| 180-280W part-speaker方案推薦 |
|
|
| 文章來源：永阜康科技 更新時間：2025/12/10 14:13:00 |
在線咨詢： |
| |

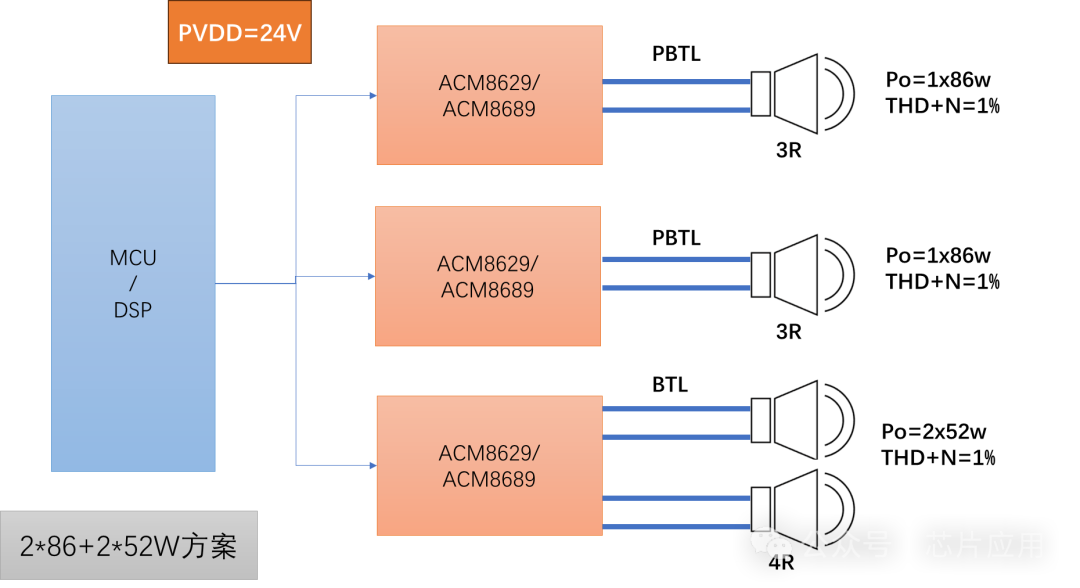

在party-speaker應用端，常見的有2.1方案和2.2方案。2.2方案中如果追求性能，推薦的做法是用3顆數字功放，方便做電子分頻。例如下圖方案，就是適合260W總功率以下的推薦方案。
ACM8629/8689 散熱pad朝上加上散熱片輔助能快速散熱，提高功率。8629/8689硬件性能一致，區別是8689有更豐富的DSP算法，例如兩組DRB，peak DRC技術等。三顆芯片共用一組I2C和一組I2S，走線簡潔，功放內部分頻，調試更快捷。

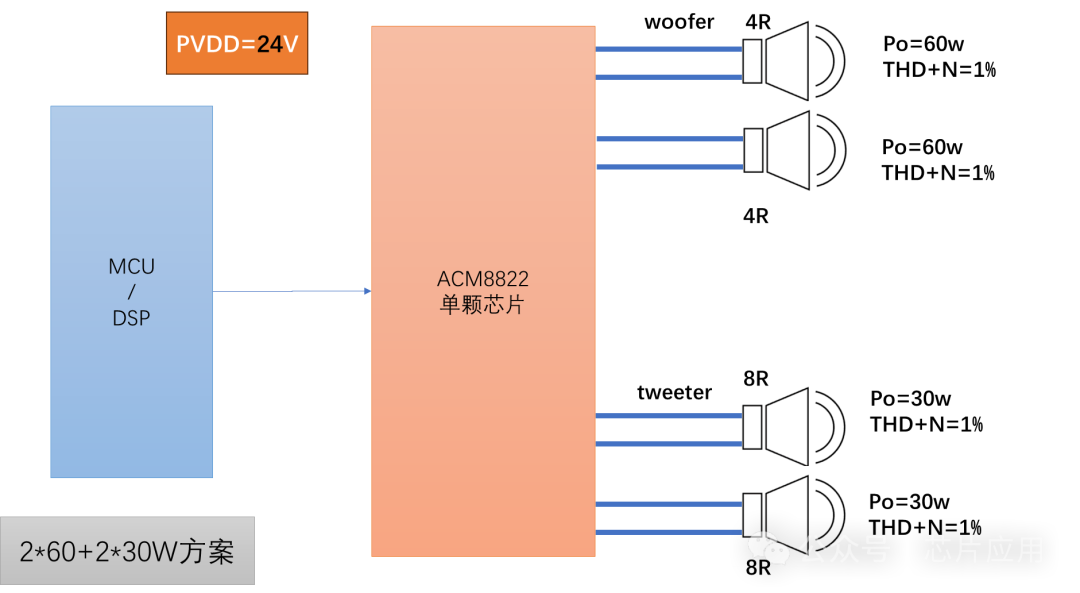

ACM8629/8689支持classH動態升壓，支持external AVDD外部供電，進一步降低功耗。如果功率不要求這么大，可以考慮ACM8628/8687/8625（二）. 另外推薦一種更為簡潔的方案，單芯片ACM8822出4聲道。

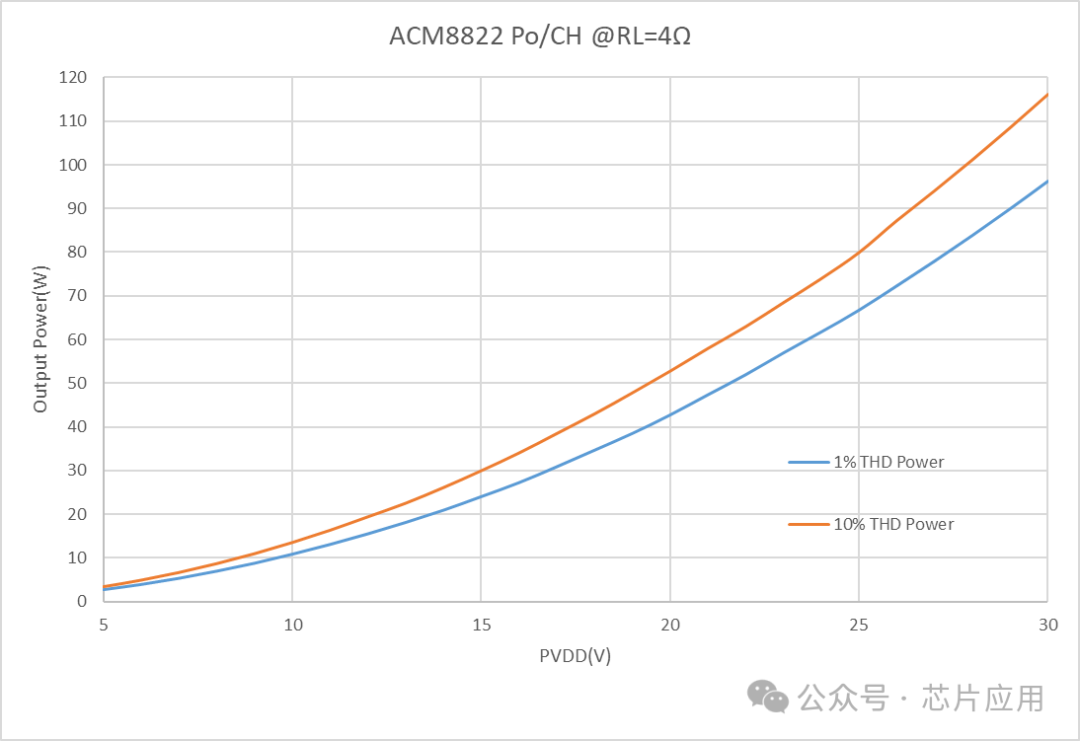

ACM8822是4通道產品，內部FET阻抗65毫歐，比8629更低，單通道輸出功率也大于8629；芯片4通道設計，并且內部支持EQ分頻，對于2.2產品非常便捷。重點：ACM8822同樣支持動態升壓classH。
（三）. ACM8821也可以做2.1設計使用

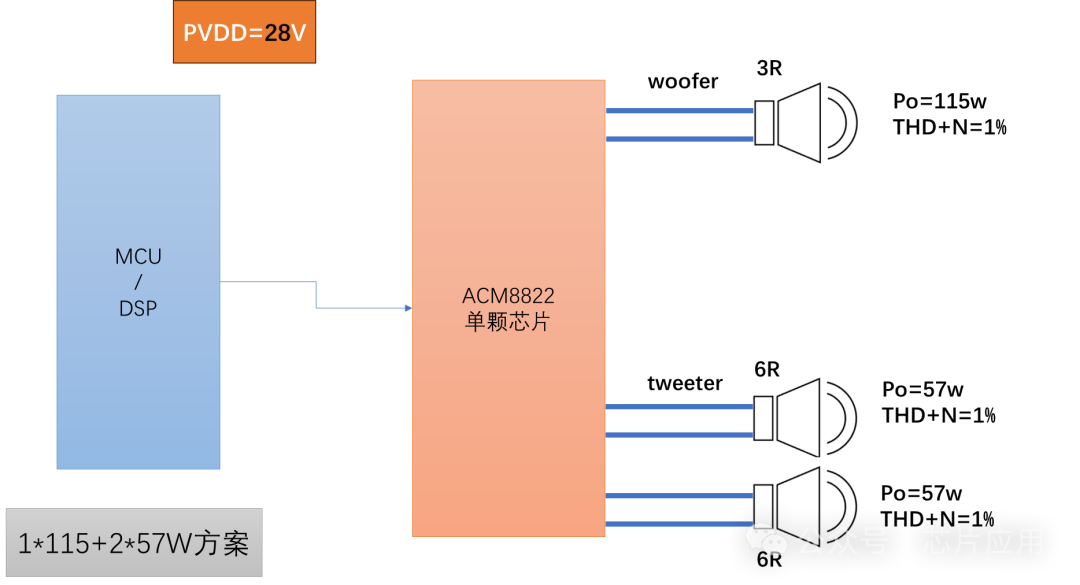

CM8822應用靈活，可以配置為2.1聲道，8822的特點是工作電壓寬，PVDD可以在4.5-30V電壓范圍。為了更好的動態，可以將工作電壓設為28V，做1*115W+2*57W的組合應用。
(四)，以上都是數字功放的做法，從設計，分頻，底噪，聲學等角度看，數字功放無疑是更佳選擇。如果從成本角度，模擬功放推薦ACM3128、ACM3129,,他們同樣支持classH動態升壓，延長電池使用時間。classH的特點是電池電壓跟PVDD之間的電壓差越大，效果越明顯。對于3串升24V的產品，非常推薦。 |
| |
|
|
|
|
|
| |
| |
| |
 |
