概述
ACM8832一款高度集成、高效率、低EMI的雙通道數字輸入D類音頻功放。
ACM8832支持16/24/32位數據、I2S總線和TDM數據格式，每幀有4/8/16個時隙。高分辨率帶寬支持高達20kHz（I2S 48kHz）、40kHz（I2S 96kHz）和80kHz（I2S 192kHz）。
ACM8832設備集成了各種保護功能，以保護設備、揚聲器和系統免受故障事件的影響，如短路保護、過熱保護、揚聲器直流保護、電池負載轉儲保護、過壓/欠壓保護、時鐘錯誤保護。
ACM8832內部集成ClassH動態升壓控制功能，結合外圍DC-DC升壓模塊，為電池供電系統提供了一種提高效率和降低功耗的新方案。
采用TQFP-48封裝（散熱片在頂部）。
特征
輸入電壓范圍 4.5V to 34V
高效低阻：Rsd（on）=60mΩ
音頻輸出
-雙聲道橋接輸出(BTL)
-單聲道并聯輸出(PBTL)
-2×110W, BTL輸出(4Ω, 32V, THD+N = 1%)
-2×135W, BTL輸出 (4Ω, 32V, THD+N = 10%)
-1×220W, PBTL輸出(2Ω, 32V, THD+N = 1%)
-1×270W, PBTL輸出 (2Ω, 32V, THD+N = 10%)
音頻性能
-THD+N ≤ 0.02% at 1W
-超低底噪 ≤ 50uV(加權)
-I2C 可選6 個器件通信地址
-I2S, 左對齊，右對齊，TDM音頻格式
-不需要MCLK的三線數字音頻接口
-采樣率, 44.1kHz/48kHz, 88.2kHz/96kHz,192kHz
-SDOUT 數字音頻輸出支持回聲消除
高階音效算法
-靈活的數字和模擬增益調整
-直流阻塞高通濾波器
-左右通道的輸入信號路由器
-左右通道獨立具備 2×15個 BQs ，另外加 2×5個 post BQs 加強音效調節
-防爆音的壓縮器前后調節音量，動態維護音頻處理中的數字余量
-左右聲道獨立調節DRC，時間延時接口結合后端均衡器，實現平滑的多段音效控制
-左右聲道獨立調節DRB，小信號低音增強可編程設置
超低EMI技術
-復合PWM調制相位同步技術
-擴頻以及智能邊緣速率控制技術
8級過溫保護功能
具有可編程閾值和鎖存或非鎖存警告的輸出削波檢測 上報
具有可編程閾值的電流電流跟蹤功能
保護機制
-OCP 過流保護
-OVP,UVLO 過壓欠壓保護
-OTP 過熱保護
-OTP 揚聲器直流保護
應用
便攜式音箱: 藍牙音響、拉桿音響智能音響，智能設備；家庭音頻: 電視、家庭影院；車載前裝，后裝功放等。

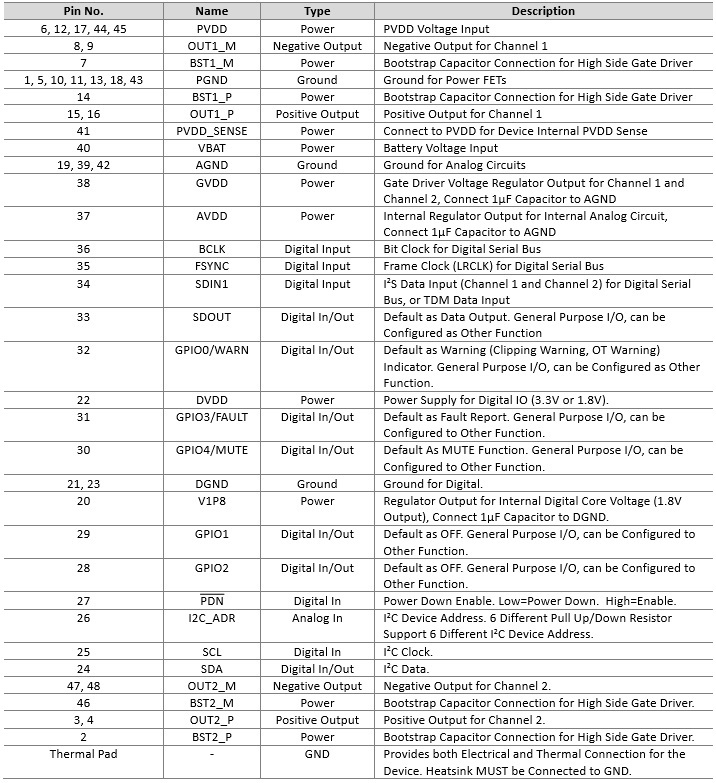

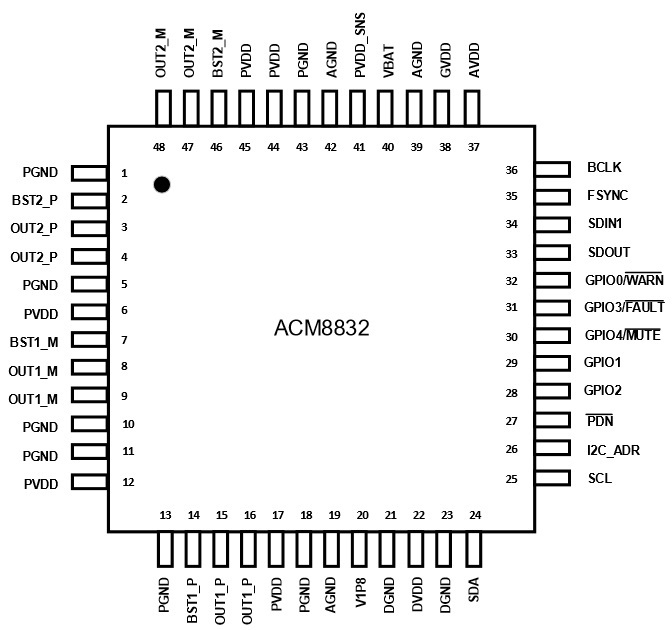

管腳排列及定義
