概述
ACM8636一款2.1通道數字輸入音頻功率放大器。供電電壓范圍在 4.5V-26.4V。在2.1通道工作模式， 2 x 8 歐+4 歐負載下，輸出功率可以達到2×30W+60W ; THD+N不超過1%。
ACM8636采用了一種新穎的PWM調制架構：獨特的復合PWM調制相位同步技術以及擴頻+智能邊緣速率控制技術，使得ACM8636即使大功率的工作場景，也有出色的低EMI輻射表現。另外，ACM8636的指定輸出功率情況下支持無電感應用。
ACM8636內置的先進音效調諧功能，提供了一種高度集成的解決方案。它允許以高度獨立的操作打開/關閉每個音效模塊。前后BQ/音量都有助于保持音頻余量。此外，立體聲信道中的2+1頻帶DRC和子信道中的1頻帶DRC可用于實現靈活平坦的多頻帶控制。
采用QFP-48封裝。
特征
.靈活的供電電壓配置
-PVDD: 4.5V到26.4V
-DVDD和I/O電壓:1.8V或 3.3V
.輸出功率
-2×30W+60W, 2.1通道 (2×8Ω+4Ω, 24V, THD+N =1%)
.出色的音頻性能
-THD+N≤0.02%@1W, 1kHz, PVDD=12V
-SNR 信噪比 112 dB (A 加權)
-56mA靜態電流
-90%工作效率
-底噪≤37uV
.數字音頻接口
-I2C可選4個器件通信地址
-I2S, Left-justified, Right-justified, TDM 音頻格式
-3-線數字音頻輸入,無需MCLK
-輸入采樣率支持32kHz, 44.1kHz/48kHz,
88.2kHz/96kHz
-SDOUT數字音頻輸出支持回聲消除
–AEC
.先進的音效算法
-支持數字/模擬增益調整
-靈活的左或右通道輸入信號路由混合
-左右通道獨立的 2×11 個BQs和7段低音BQs，支持頻響靈活調整
-2+1段DRC， 提前能量預測結合后端均衡器， 實現平滑的多段音效控制
-虛擬低音增強
-3D音效
.保護機制
-FAULT狀態通過I/0和I2C寄存器輸出
-OCP過流保護
-OTP過熱保護
-UVLO 過壓和欠壓保護
-數字音頻時鐘錯誤保護
應用
便攜音箱:藍牙音箱,語音助手音箱；家庭音頻:電視，聲霸，STB盒子，家庭影院；筆記本、臺式機等

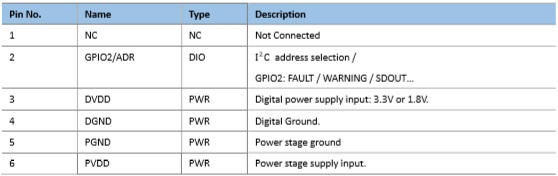

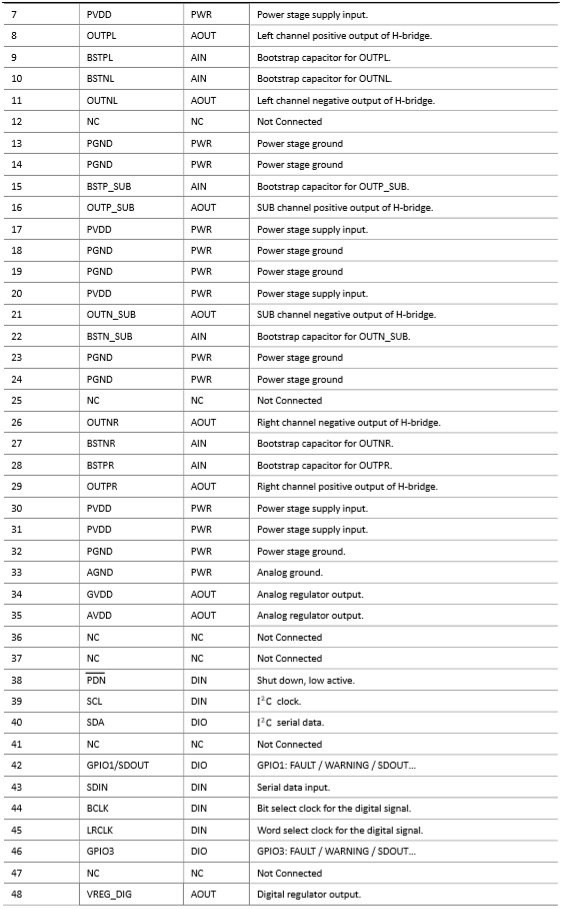

管腳定義

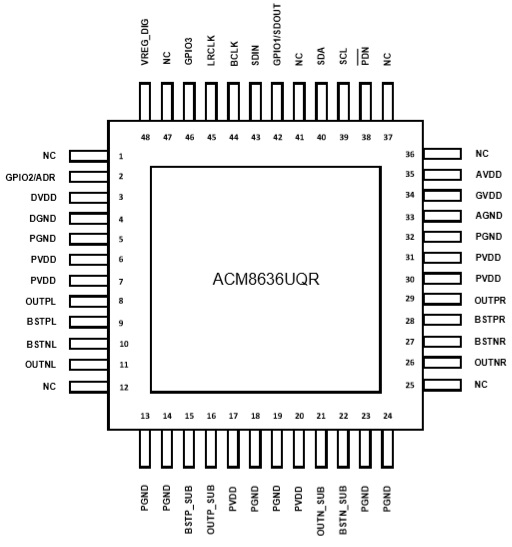

ACM8636UQR(散熱片在頂部）

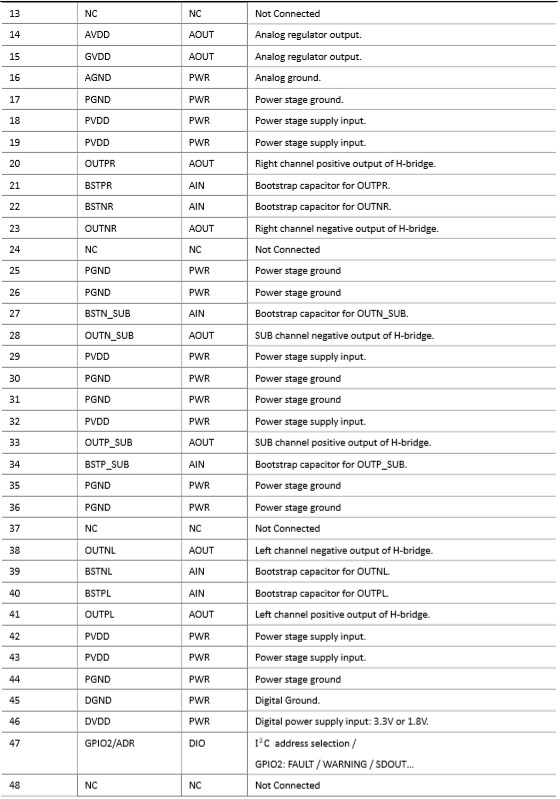

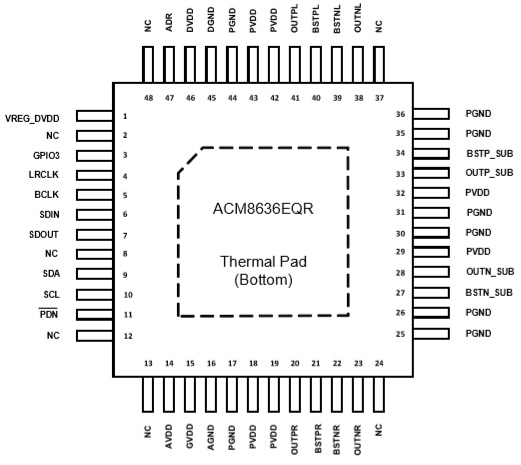

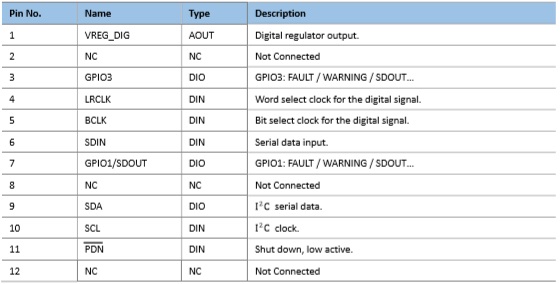

ACM8636EQR(散熱片在底部）
典型應用圖

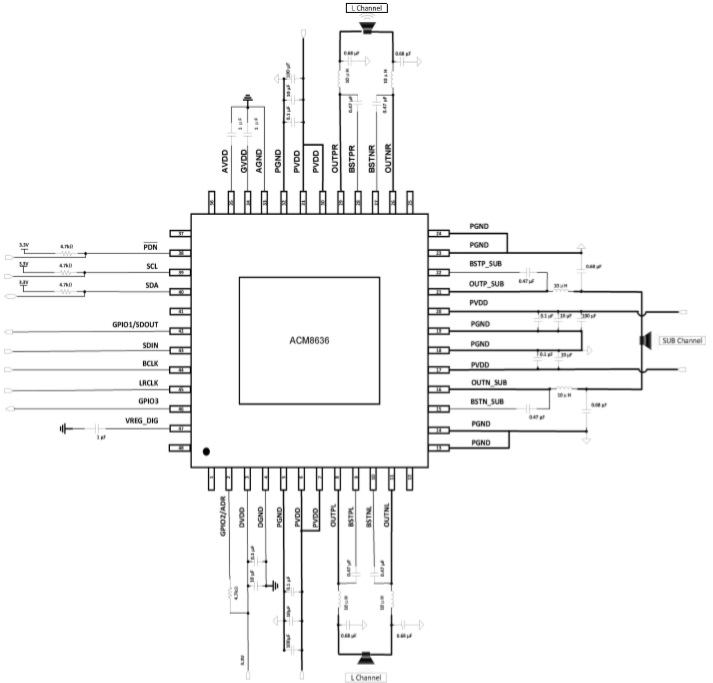

ACM8636UQR(散熱片在頂部）

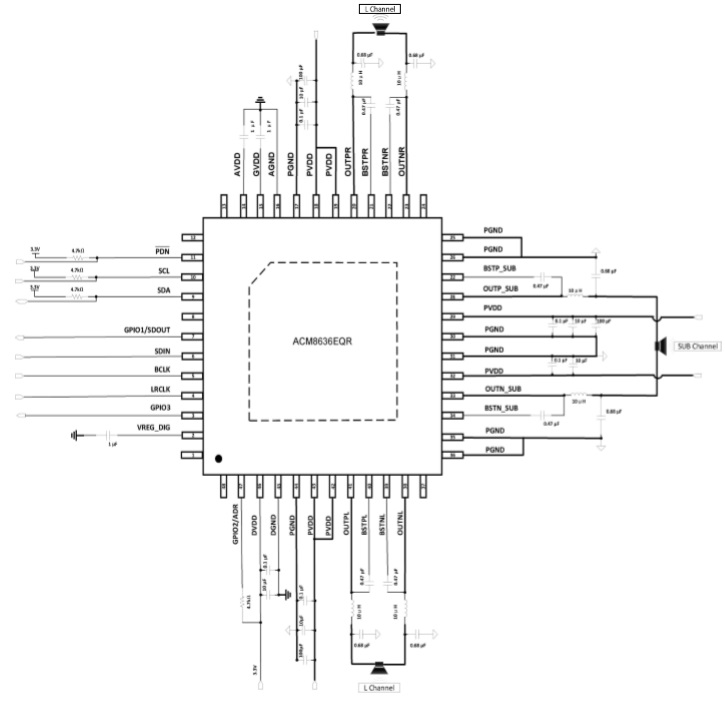

ACM8636EQR(散熱片在底部）
