隨著多通道的市場推進，一個系統上常常會遇到2顆，3顆功放。功放越多耗電越大，classH功能的價值也就越大。多顆功放如何實現動態調整聲壓功能呢。

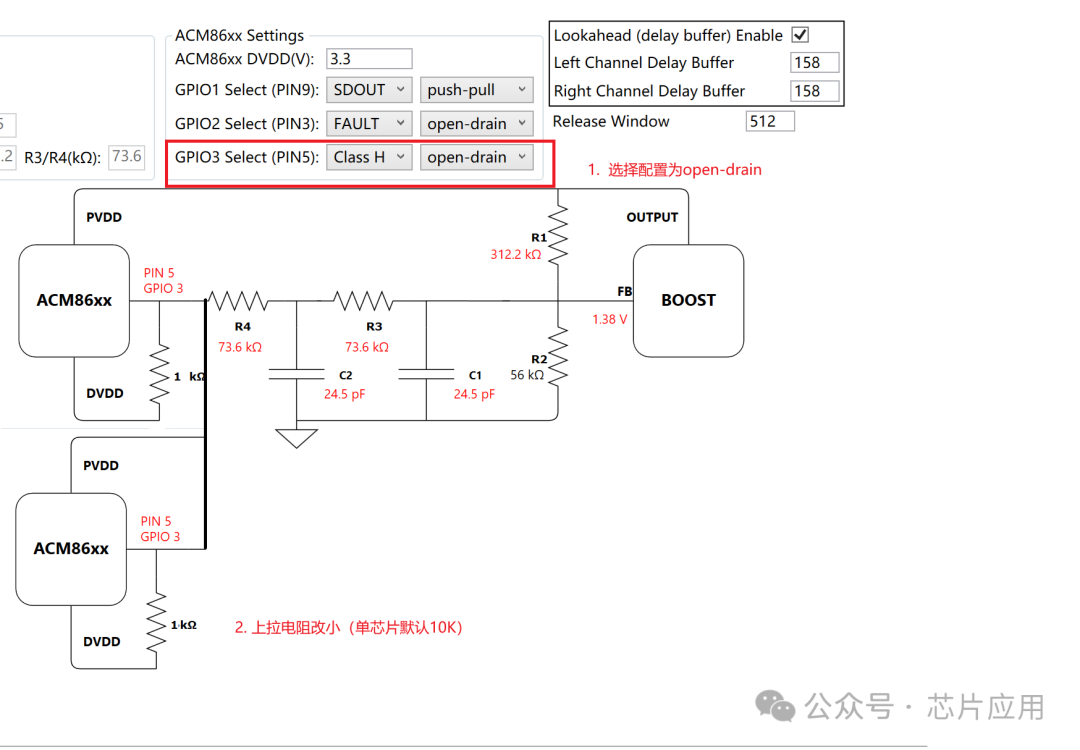

如果是數字功放，以ACM8625為例，將選擇作為CLASSH的IO口并聯就可以，共用一組RC濾波，電路示意圖如下。
1. 多顆并聯，一定要選擇open drain.
多顆并聯時候設為open drain,即開漏式輸出。
.1 推挽式輸出的概念：

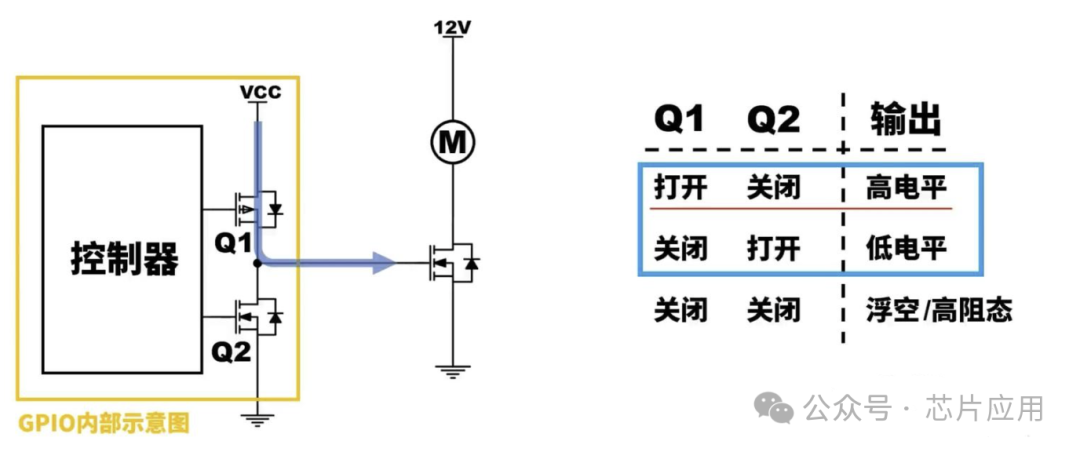

如下圖，當我們外接一個 MOS 管時，輸出高電平，電流流出去給外面的 MOS 管的柵極充電，所以這個過程稱為推。把電流推出去。

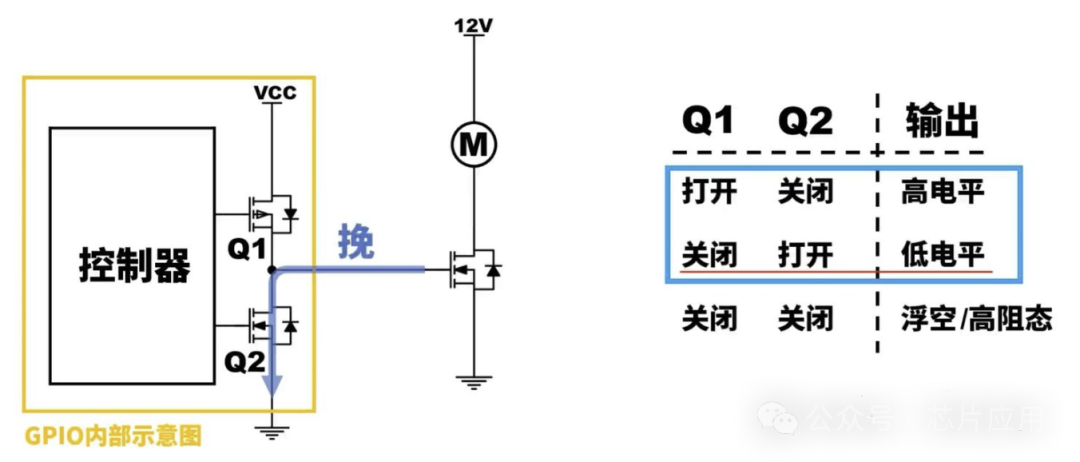

當 IO 口輸出低電平時，電路流進來給外面的 MOS 管的柵極放電，這個過程就是挽，把電流挽回來。
推挽式輸出，兩個管子始終一個導通，一個截止。最大特點是可以真正能真正的輸出高電平和低電平，在兩種電平下都具有驅動能力。
下面的 MOS 管的漏極就等于什么都沒接，屬于一個開路狀態，所以這個模式被稱為開漏模式。當輸入為高電平時，NPN三極管導通，Output被拉到GND，輸出為低電平；當輸入為低電平時，NPN三極管閉合，Output相當于開路（輸出高阻）。高電平時輸出高阻（高阻、三態以及floating說的都是一個意思），此時對外沒有任何的驅動能力。這就是開漏和開集輸出最大的特點。
開漏輸出無法真正輸出高電平，即高電平時沒有驅動能力，需要借助上拉電阻完成
一直講到這里才是本篇的重點：開漏輸出的線與功能。所謂的"線與"指的是多個信號線直接連接在一起，只有當所有信號全部為高電平時，合在一起的總線為高電平；只要有任意一個或者多個信號為低電平，則總線為低電平。
ACM8625 classH IO低電平下拉對應PVDD升高，利用線與功能，只要有一個IO拉低，就會對應拉高PVDD.

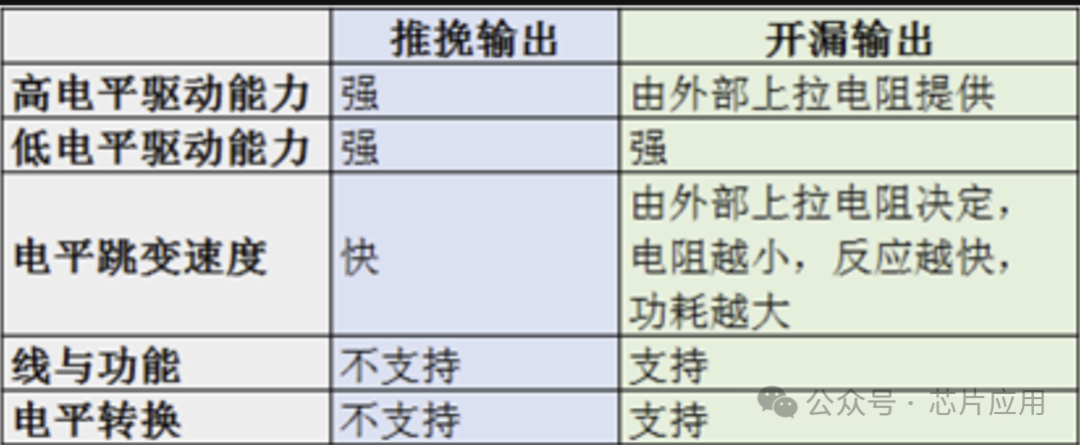

這兩種方式，想象一下就是雙人推拉門和單向門的關系。開漏輸出像一扇單向門，只有一個人站在內側。多顆模擬功放，如何實現classH呢？可以加V討論“deep-audio” |
