引言
近年來，音頻行業正經歷一場顯著的技術轉向：越來越多音箱廠家從傳統模擬輸入功放，轉向I2S 數字功放芯片。這一趨勢在車載音頻 、高性能Soundbar、大尺寸電視、會議音響、智能家居等應用場景中尤為明顯。
I2S數字功放芯片為何受工程師青睞？因其在性能、開發效率和功能擴展性上的多重優勢：
一、抗干擾與設計簡化
I2S 數字功放通過數字信號傳輸，大幅降低電磁干擾（EMI），布板走線要求更簡單，減少了模擬功放中常見的信號失真問題。例如，模擬功放需精心設計接地和濾波電路以避免底噪，而數字功放芯片的底噪遠優于模擬輸入的功放芯片。
二、開發周期與成本優化
數字功放內置緩存和信號處理模塊，支持多種音頻算法，工程師可通過現成工具快速實現功能調試：
三、分頻設計無需復雜外圍電路，通過軟件配置即可完成；
利用 EQ 均衡器調整參數，可直接彌補喇叭腔體的聲學缺陷；內置 DRC（動態范圍控制）功能，有效防止大音量下的破音；提供混音、人聲增強、低音增強等實用工具，降低二次開發成本。
深圳市永阜康科技有限公司一直專注于音頻領域的耕耘，現在大力推廣內置DSP的200W單聲道大功率I2S數字輸入D類功放芯片-ACM8815,助推音頻產品升級迭代。ACM8815是一款集成MOSFET，高效、高性能具有數字輸入的單聲道D類音頻放大器。外圍應用電路只需要很少的無源元件，4.5V-38V寬泛工作電壓范圍。集成了11mΩRdson-MOSFEET，驅動到4Ω可以在10%THD+N內輸出1×200W的功率，高效率保證大功率輸出不需要散熱器。采用QFN-48(8.0mm×8.0mm)封裝。
ACM8815集成ClassH控制功能，為提高電池供電系統的效率和降低功耗提供了一種新方案。內部集成DSP，可實現多種音效。應用這顆芯片分頻變得非常簡單，可以通過EQ的調整彌補喇叭腔體的不足，通過DRC可以防止破音，還有混音，人聲增強，低音增強等多種工具可以使用。這顆芯片最大的亮點是內置小音頻低頻增強算法，讓音箱在中小音量播放時，仍能輸出足夠的低頻。為家庭影院、車載音頻、藍牙音箱等要求嚴格的產品提供了一個高品質的中大功率輸出級解決方案。
ACM8815應用信息

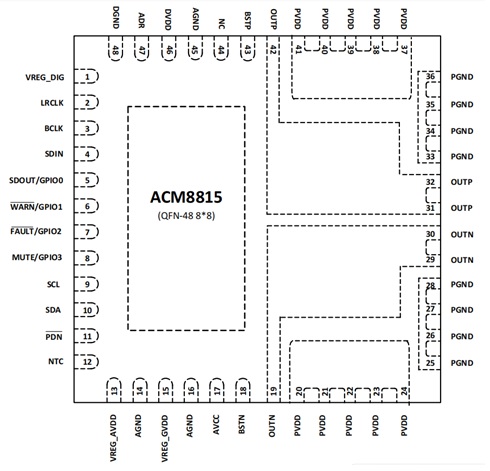

1.ACM8815腳位定義圖

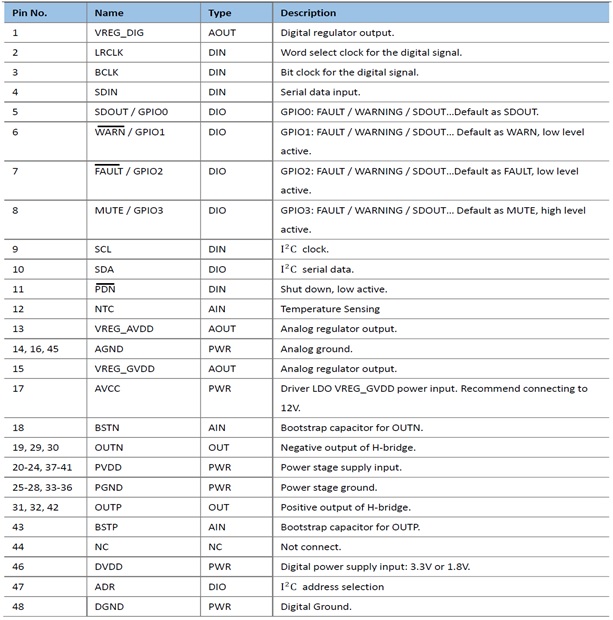

2.ACM8815管腳說明

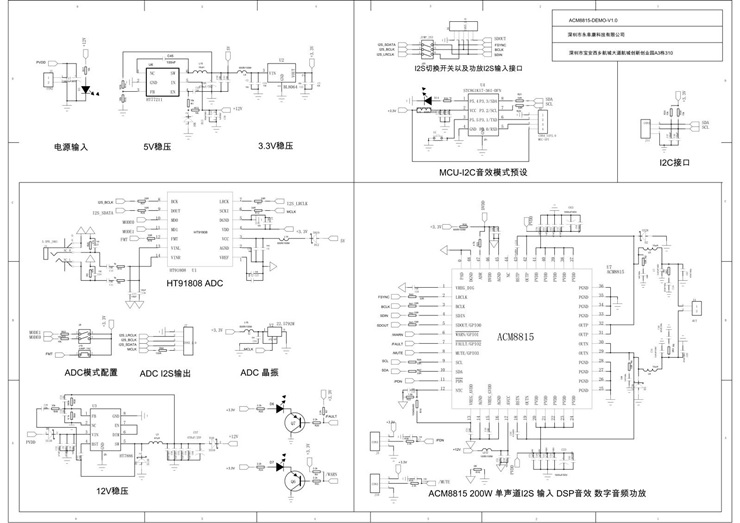

3.ACM8815 DEMO 應用示意圖

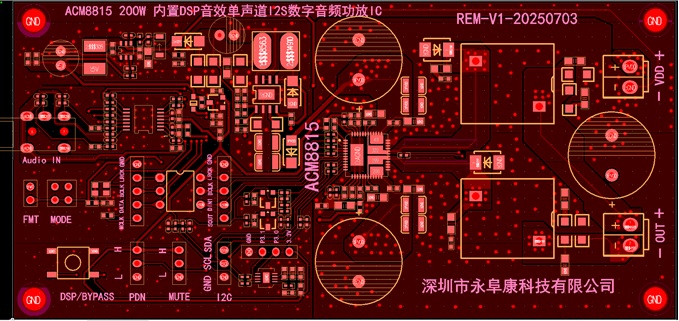

4.ACM8815 DEMO板PCB頂層設計圖

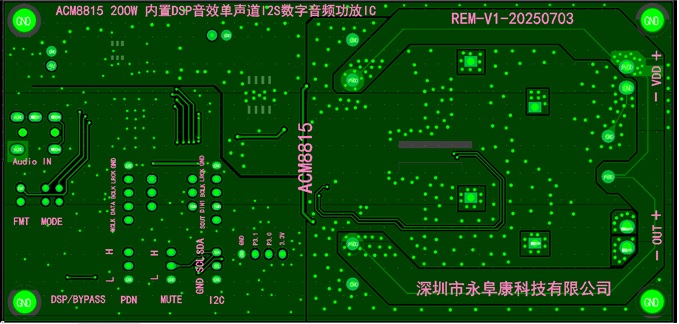

5.ACM8815 DEMO板PCB底層設計圖

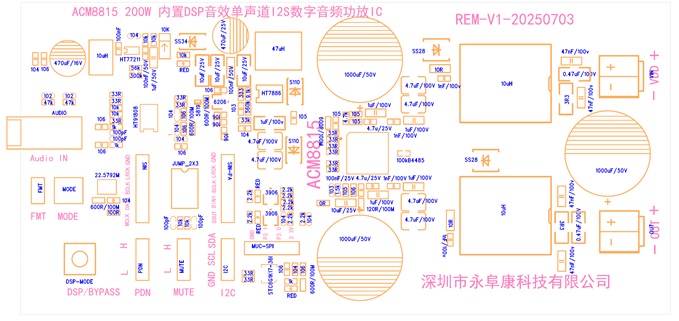

6.ACM8815 DEMO板貼片圖

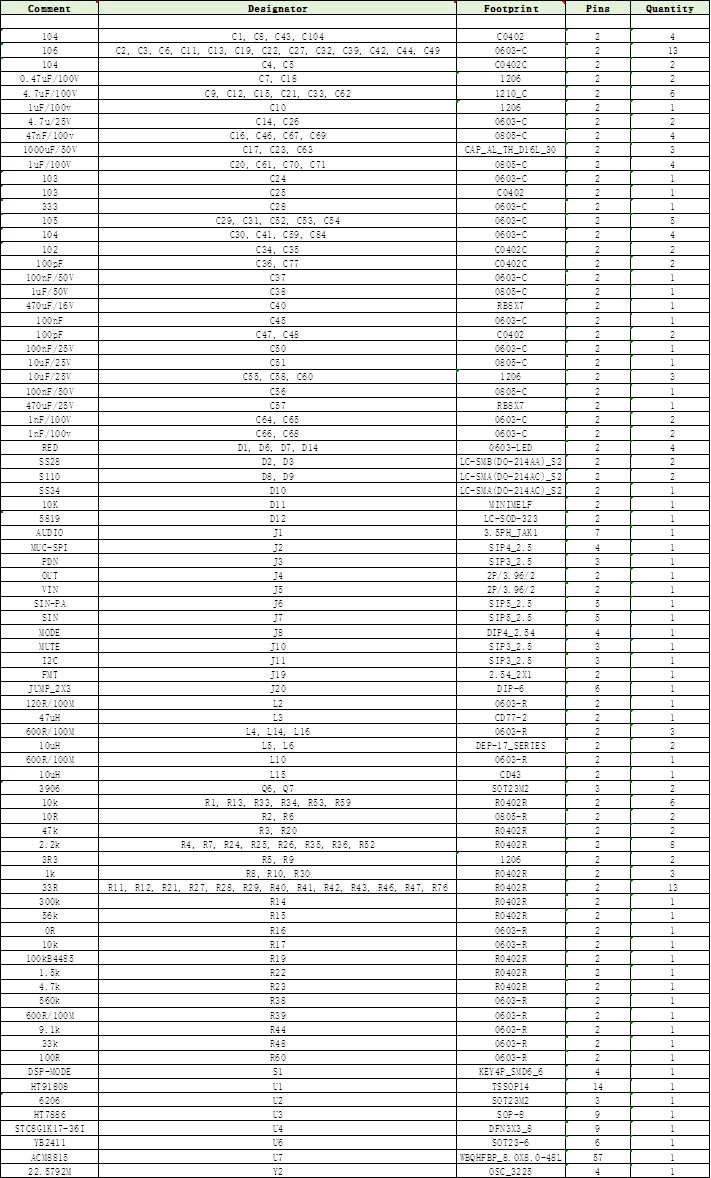

7.ACM8815 DEMO板物料清單
8.ACM8815 DEMO板實物圖
