D類音頻功率放大器以其高效性得到廣泛使用，主導了現代音頻領域。然而也有其局限性，當前的D類音頻系統雖然效率很高，但在性能上仍面臨挑戰。
傳統的D類功放芯片是功率管采用于硅基晶體管（特別是MOSFET）。它們在實現D類放大器所需的快速開關速度和低導通電阻方面存在困難。隨著對更高頻率和電壓的需求增加，這些基于硅的設計會引入更多失真、更長的死區時間以及更高的功率損耗——所有這些因素都會降低放大器的整體音質和效率。
硅基MOSFET的關鍵局限性之一是其體二極管的恢復速度較慢，這導致開關波形中出現過量的振鈴和過沖。這些效應不僅會降低音質，還會增加熱輸出。硅基MOSFET中的固有電容——例如輸出電容（Coss）——進一步加劇了這一問題，迫使設計人員為了防止過量的電磁干擾而降低開關速度。
氮化鎵是一種寬帶隙半導體，與硅相比具有多項固有的技術優勢，它重新定義了功率電子的可能性。與硅相比，GaN具有多種固有優勢，這些優勢直接解決了傳統D類放大器的不足，解鎖了新的性能水平。簡單的說，氮化鎵開關器件相較于硅基晶體管應用于D類音頻功放中所帶來的優勢主要有三點：整體效率更高；失真指標有所提升；開關波形更加清晰。
深圳市永阜康科技有限公司現在大力推廣國內首款氮化鎵D類音頻功放芯片-ACM8816, 集成了7mΩ Rdson GaN氮化鎵，48V供電時，驅動到4Ω可以在10%THD+N內輸出1×340W的功率，QFN-48貼片封裝，不需要外接散熱器輔助散熱。
概述
ACM8816是一款集成GaN HEMT的器件，高效、高性能具有I2S數字輸入的單聲道D類音頻放大器。外圍應用電路只需要很少的無源元件，能在4.5V至50V寬輸入電源工作。ACM8816集成7mΩRdson-GaN-HEMT，驅動到4Ω可以在10%THD+N內輸出1×340W的功率，而不需要散熱器。
ACM8816采用了一種新穎的PWM調制架構，在啟動階段調整PWM占空比，以避免啟動異常。擴頻技術提供較低的EMI輻射。
ACM8816內置的先進音效調諧功能提供了一種高度集成的解決方案。它允許以高度獨立的操作打開/關閉每個模塊，前后BQ可編程特定頻段信號動態增強。此外，ACME專利的3+1頻段DRC具有峰值和RMS檢測功能，可實現靈活平坦的多頻段控制。
ACM8816集成ClassH控制功能，為提高電池供電系統的效率和降低功耗提供了一種新方案。
ACM8816采用QFN-48(9.0mm× 9.0mm)封裝。
ACM8816應用信息

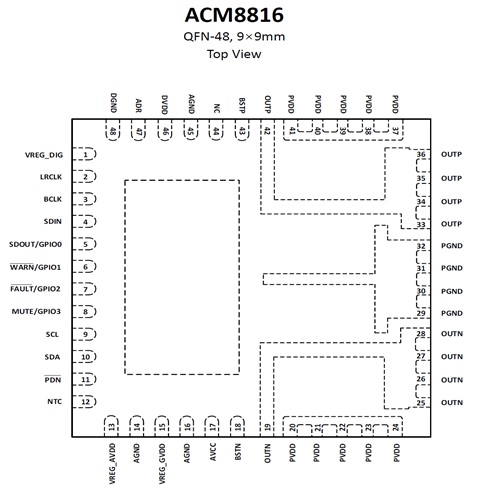

1、ACM8816腳位定義圖

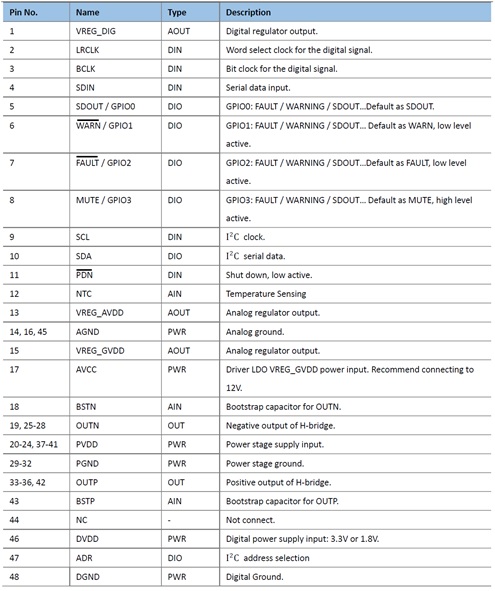

2、ACM8816管腳說明
3、ACM8816 DEMO 應用示意圖

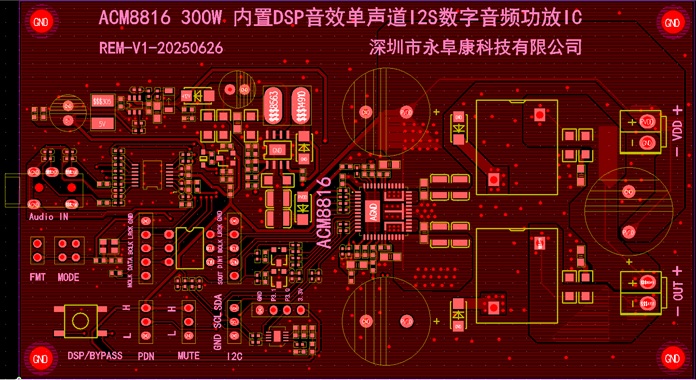

4、ACM8816 DEMO板PCB頂層設計圖

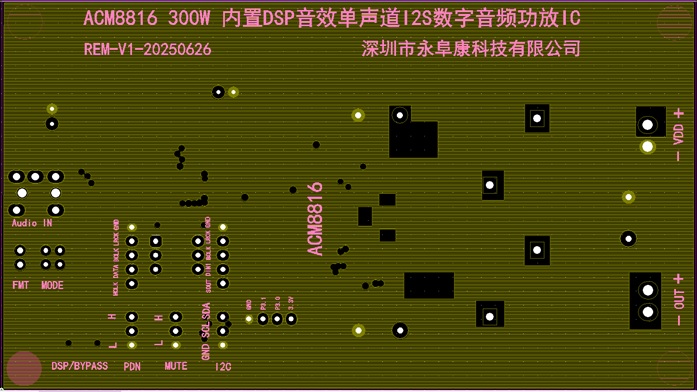

5、ACM8816 DEMO板PCB第二層設計圖

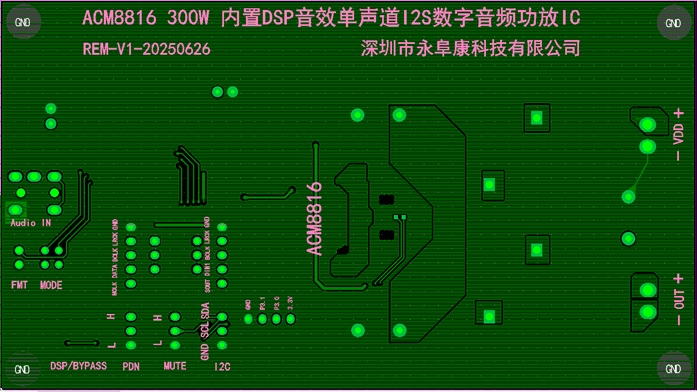

6、ACM8816 DEMO板PCB第三層設計圖

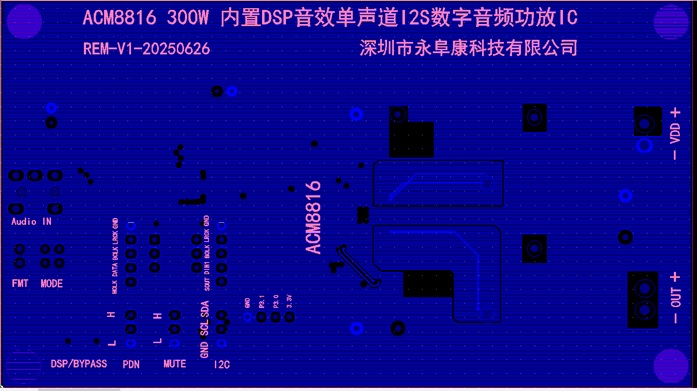

7、ACM8816 DEMO板PCB底層設計圖

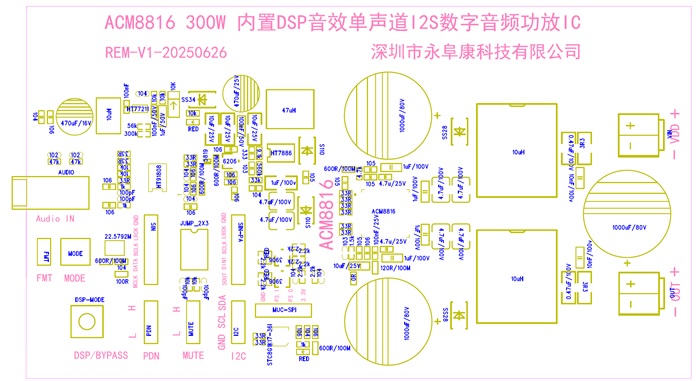

8、ACM8816 DEMO板貼片圖
9、ACM8816 DEMO板物料清單

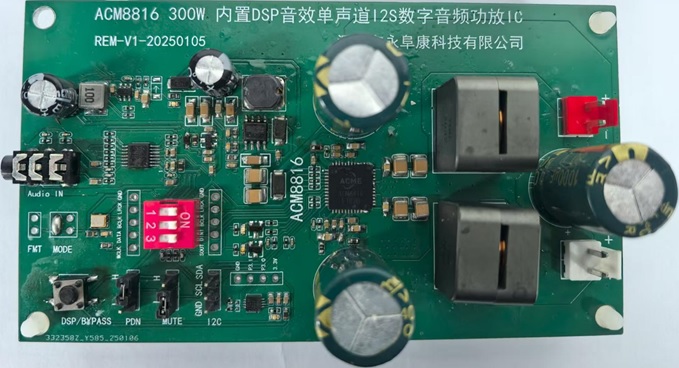

10、ACM8816 DEMO板實物圖
詳細的產品資料及銷售聯絡信息請參看：http://m.37l9.cn/products_7151.htm |
