概述
LGS5124是小型48V、0.6A同步降壓DC-DC轉換器，采用SOT23-6封裝，輸出電壓可通過外部電阻分壓器進行調整。LGS5148具有低靜態工作電流，可在極小帶載條件下實現最高效率。
LGS5148具有4.5V-48V的寬輸入電壓范圍，最大限度地減少了對外部浪涌抑制組件的需求，使其成為寬輸入范圍工業領域和多節數電池組應用的理想選擇。
LGS5148具有集成式功率MOSFET，采用具有內部補償?shù)姆逯惦娏鳈z測模式架構，可提供0.6A的輸出電流能力，并具有出色的負載和輸入瞬態響應。
特性
■ 寬輸入電壓范圍：4.5V至484V
■ 提供可調的輸出電壓選項
■ 工作結溫范圍：- 40℃ - + 125℃
■ 提供固定900KHz的開關頻率
■ 600mA連續輸出電流

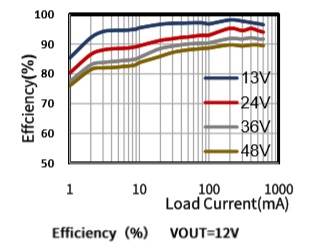

■ 高達97%的系統轉換效率
■ 支持大負載電容啟動
■ 安全、可靠運行特性
——集成軟啟動
——過熱和過流保護
——輸出短路保護
■ 超小型方案尺寸
——小型SOT23-6封裝
——具有內部補償，極大減少了外部組件數量
■ 在整個負載范圍內具有高效率和低功率耗散
應用
系統的前置穩壓（跟蹤和遠程信息處理，網絡攝像頭）、電池備用電源（電表、數據集中器）、熱電器件電源（TEC、光纖模塊）、通用電壓穩定器和降壓轉換器
引腳排列

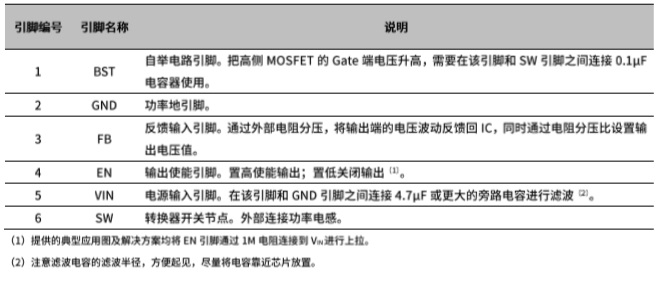

引腳功能描述

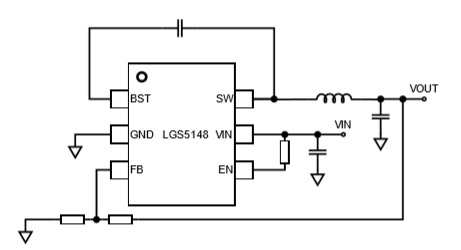

典型應用圖
