概述
HT77221/HT77211是一款 2A/1.2A降壓轉換器，具有最少的外部元件和低關斷電流。
該器件具有快速瞬態響應的特點，輸出電容器采用低ESR（聚合物）或超低 ESR（陶瓷），無需外部補償。
該器件在輕載時以脈沖跳躍模式工作，達到高效。 HT77221/HT77211 采用SOT23-6封裝。
特點
・HT77221: 2A降壓，內置100mΩ和60mΩ功率管
・HT77211: 1.2A降壓，內置100mΩ和60mΩ功率管
・于快速瞬態響應，外部元器件少
・輸入電壓范圍：4.0V~30V
・輸出電壓范圍：0.8V~13V
・脈沖跳躍模式使得輕載下高效率
・600kHz (HT77221)或1.5MHz (HT77211)開關頻率
・關斷電流<=1uA (典型值)
・軟起動，輸出預先有電壓時有啟動延遲
・逐周期過流檢測限制
・打嗝模式過流關斷
・欠壓保護、過熱關斷保護，不鎖定可自動恢復
・具有使能pin
・無鉛封裝，SOT23-6
應用
5V, 12V或24V電源軌；電視、嵌入式系統；機頂盒、消費電子、工業電子等

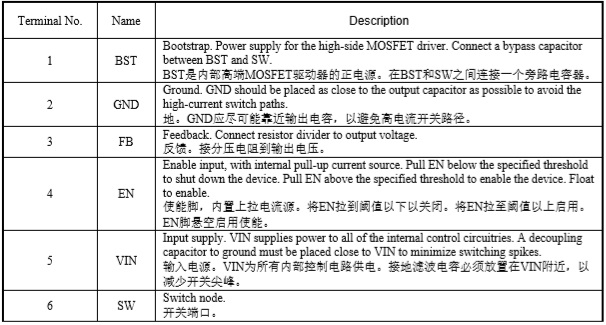

管腳排列及定義
典型應用原理圖
