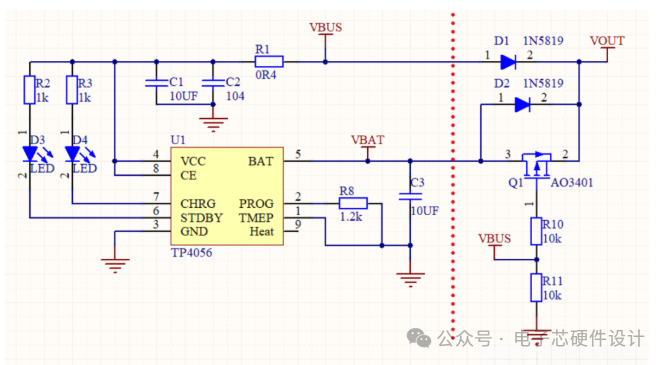

該電路采用TP4056芯片設計的一款單節鋰電池充放電一體電路。電路在外部電源存在時，優先使用外部電源供電并為電池充電，外部電源消失后自動切換至鋰電池供電。電路是基于TP4056鋰電池充電管理芯片和AO3401P溝道MOS管搭建的鋰電池充電+放電防反接/路徑管理電路，核心實現鋰電池的恒流恒壓充電、滿電指示，以及電池與VBUS供電的自動切換輸出。
一、鋰電池充電部分（TP4056核心）
- 供電輸入：VBUS為外部5V電源（如USB），經R4（0Ω）、C1/C2濾波后給TP4056的VCC（4腳）供電，CE（8腳）接入高電平使芯片工作。
- 充電邏輯：TP4056的BAT（5腳）連接鋰電池，芯片對鋰電池執行恒流恒壓充電：
電池電壓低于4.2V時，恒流充電，CHRG（7腳）輸出低電平，LED3（D3）點亮，指示充電中；
電池電壓達到4.2V后，轉為恒壓浮充，充電電流減小，STDBY（6腳）輸出低電平，LED4（D4）點亮，指示充電完成/待機。
保護與輔助：
PROG（2腳）外接R8（1.2kΩ），設置充電電流（TP4056典型充電電流I_CHG = 1200/R_PROG，此處約1A）；
TMEP（1腳）可接熱敏電阻實現溫度保護，此處接地簡化設計；
C3為鋰電池端濾波電容，穩定電池電壓。
二、供電切換與輸出部分（AO3401+二極管核心）
這部分實現VBUS供電與鋰電池供電的自動切換，且通過二極管防反接，最終從VOUT輸出穩定電壓。
MOS管Q1的控制邏輯：
Q1是P溝道MOS管（AO3401），柵極（3腳）由R10、R11組成的分壓電路控制，源極（2腳）接鋰電池VBAT，漏極（1腳）接輸出端。
當VBUS存在（5V）時，柵極電壓被拉至約2.5V（R10/R11分壓），而源極VBAT最高為4.2V，柵源電壓V_GS = 2.5V - 4.2V = -1.7V，Q1截止，鋰電池不向輸出供電，由VBUS經D1（1N5819）向VOUT供電。
當VBUS斷開（無5V）時，柵極電壓變?yōu)?V，V_GS = 0V - VBAT = -VBAT（約-3.7~-4.2V），Q1導通，鋰電池經Q1、D2向VOUT供電。
2. 防反接與續流：D1、D2為肖特基二極管（1N5819），單向?qū)ǚ乐闺娏鞯构�，同時在VBUS/電池切換時提供續流路徑，保證VOUT輸出穩定。
三、核心功能總結
充電：VBUS供電時，TP4056對鋰電池充電，LED指示充電狀態；
放電：VBUS斷開時，鋰電池經Q1、D2向VOUT供電；
切換：VBUS存在時，優先由VBUS向VOUT供電，鋰電池停止放電，實現“充電時不放電，斷電時電池供電”的路徑管理。
這個自動切換設計非常節能穩定，是可穿戴設備、移動設備，小家電，消費類電子的常見方案。 |
