簡介
SM5340是一款集成升壓轉換器、鋰電池充電管理、電池電量指示的多功能電源管理SOC，為移動電源提供完整的電源解決方案。
得益于SM5340的高集成度與豐富功能，使其在應用時僅需極少的外圍器件，并有效減小整體方案的尺寸，降低BOM成本。
SM5340只需一個電感即可實現降壓與升壓功能�？梢灾С值统杀倦姼泻碗娙莸姆桨�。
SM5340的同步升壓系統提供最大2.4A輸出電流，此時轉換效率高達92%，輕載時，自動進入休眠狀態，靜態電流降至25μA。
SM5340采用開關充電技術，提供最大2.4A充電電流，充電效率高至92%。通過內置芯片溫度檢測和輸入電壓智能調節充電電流。
SM5340支持1、2、3、4顆 LED電量顯示。
SM5340采用QFN3X3-16封裝。
特性
同步開關充放電
2.4A 同步升壓轉換，2.4A 同步開關充電
升壓效率高達 92%，充電效率高達 92%
內置電源路徑管理，支持邊充邊放
充電
自動調節充電電流，匹配適配器輸出能力
支持4.20V/4.25V/4.30V/4.35V電池
QFN3x3-16 電量顯示
QFN16 支持 4/3/2/1 顆 LED 電量顯示
支持低電量報警顯示
指示燈顆數自動檢測
電量顯示曲線
顯示曲線可定制，以適應不同規格鋰電池
功能豐富
內置照明燈驅動/按鍵開關機
自動檢測手機插入和拔出
低功耗
智能識別負載，自動進待機
待機功耗 25µA
BOM 極簡
功率MOS內置，單電感實現充放電
多重保護、高可靠性
輸出過流、過壓、短路保護
輸入過壓、過充、過流保護
整機過溫保護/電池 NTC 溫度檢測功能，支持電池高低溫保護
ESD 4KV
QFN3x3-16 封裝
應用范圍
移動電源；手機、平板電腦等便攜式設備。
引腳排序圖

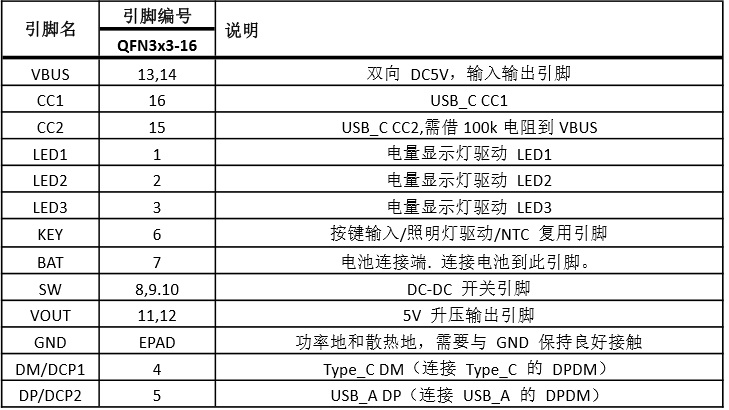

引腳說明

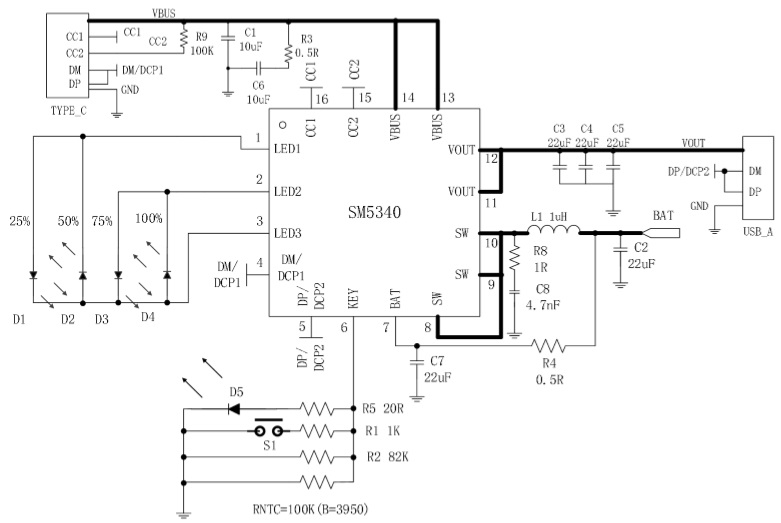

典型應用電路
