概述：
TP5000X是一款開關降壓型單節鋰電池/磷酸鐵鋰電池充電管理芯片。其ESOP8的封裝與簡單的外圍電路，使得TP5000X非常適用于便攜式設備的大電流充電管理應用。同時，TP5000X內置輸入限流、欠壓保護、芯片過溫保護、短路保護、電池溫度監控、輸入電源過高停機OVP功能。
TP5000X具有寬輸入電壓，對電池充電分為涓流預充、恒流、恒壓三個階段，恒流充電電流都通過外部電阻調整，最大充電電流達2A。TP5000X采用頻率800KHz的開關工作模式使它可以使用較小的外圍器件，并在大電流充電中仍保持較小的發熱量。TP5000X內置功率PMOSFET、防倒灌電路，所以無需防倒灌肖特基二極管等外圍保護。
特性：
■ 單節4.2V/4.35V鋰電池/3.6V磷酸鐵鋰電池充電
■ 小于1%的充滿停機電壓控制精度
■ 太陽能板可作為輸入源
■ 帶輸入自適應與OVP功能
■ 可編程充電電流：0.1-2A
■ 寬工作電壓, 最大9V
■ 開關頻率800KHz，可用2.2-10uH的電感
■ 帶過溫、過流、欠壓、短路保護以及電池溫度檢測、電池反接停機
■ ESOP8的封裝

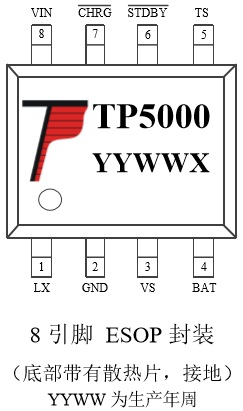

管腳排列

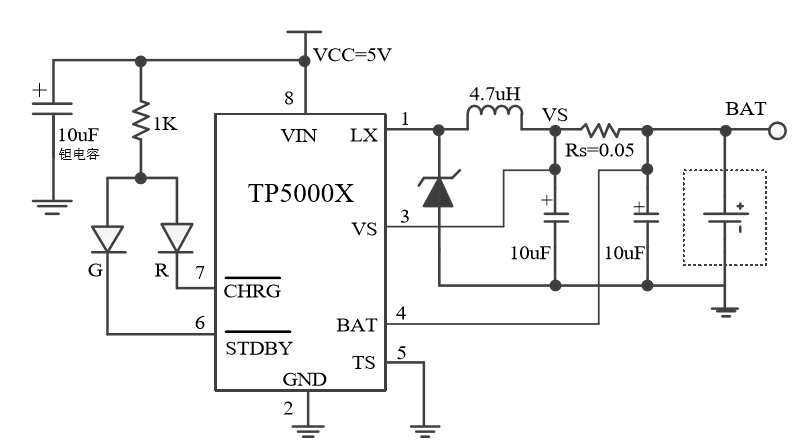

應用原理圖
TP5000X 使用注意事項
1、電路中電容都應盡量靠近芯片。
2、VIN端使用鉭電容、X7R 級別陶瓷電容或電解電容，加 0.1uF陶瓷電容。VS、VBAT端建議使用 X5R、X7R 級別的陶瓷電容。
3、電感請選用電流能力足夠的功率電感。
4、肖特基二極管選用導通壓降小電流能力大于等于 2A的肖特基二極管。
5、對于VIN及LX 通過電流回路的走線應比普通信號線更寬。
6、注意各電容接地線節點位置，應盡量使接地點集中，良好接地。
7、使用芯片在大電流工作中，應考慮芯片底部散熱片與 PCB 的良好連接，保證散熱良好。 |
