說明
YX201052是一款高效功率同步降壓轉換器，具有完全集成的高壓側和低壓側8.3mΩVDMOS 功率MOSFET。它支持高達100V的寬輸入范圍，最高功率效率為 98%。YX201052集成了死區時間控制和VCC UVLO保護，支持高達12A的負載電流和針對不同應用的外部補償。它提供精確的輸入、輸 出電流監控和電流感應輸出，并帶有電源良好報告功能。
YX201052支持50KHz至3MHz的超寬開關頻率范圍，并集成了頻率擴頻（FSS）以實現EMI優化。 它還具有外部補償、可編程軟啟動功能，以減少啟動期間的浪涌電流。YX201052采用6mmx6mm 47引腳 QFN 封裝，帶有用于散熱的大裸露焊盤。
特性
• 集成兩個8.3mΩ VDMOS功率FET
• 緊湊的系統設計，電流高達12A
• 寬 VIN：4V至100V，寬VOUT：2V至100V
• 高達98%的電源效率
• 超寬開關頻率：50KHz至3MHz
• 可編程輸出電流限制，帶負載SMON的電流傳感
• 與SYNCI/SYNCO進行時鐘同步
• CC/CV調節能力
• 驅動電源軌UVLO保護
• 可調死區時間：30ns/60ns
• 頻率擴頻 （FSS）
• 與用戶進行外部補償 可編程軟啟動
• 集成高精度（±1%） 1.8V VREF
• 電源良好報告
• 47引腳QFN封裝（6mmx6mm）
應用
降壓 DC-DC 穩壓器；消費、工業和汽車等

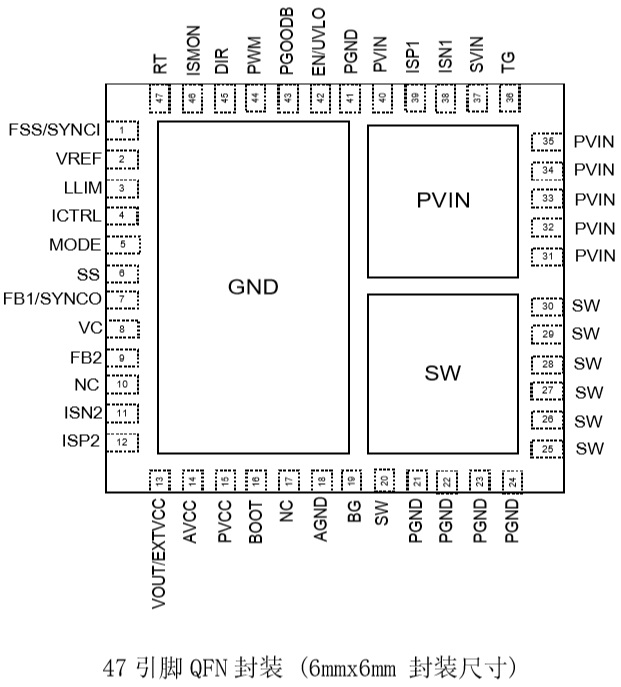

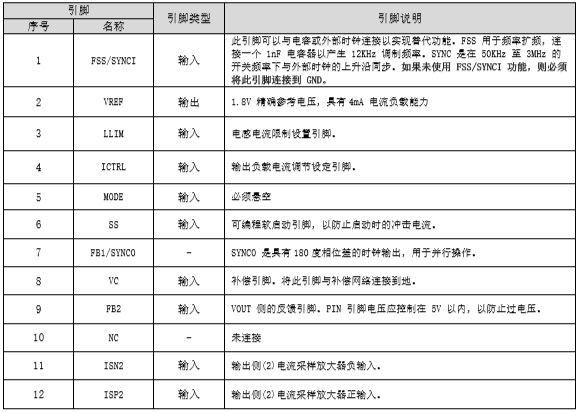

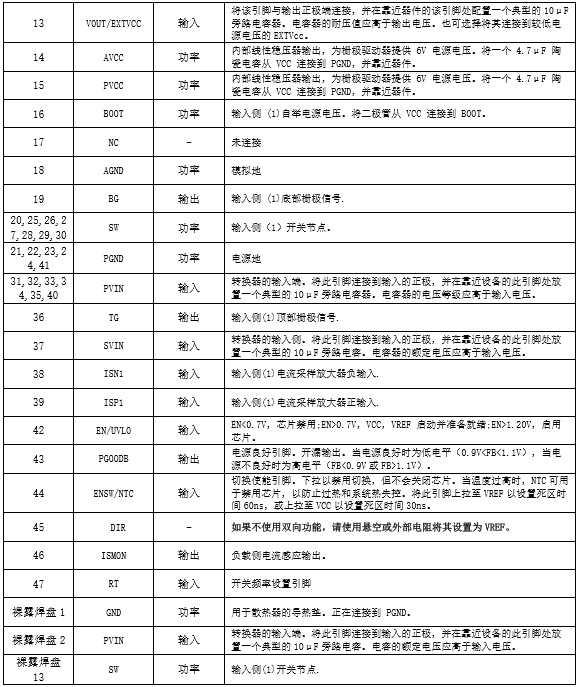

管腳排列及定義

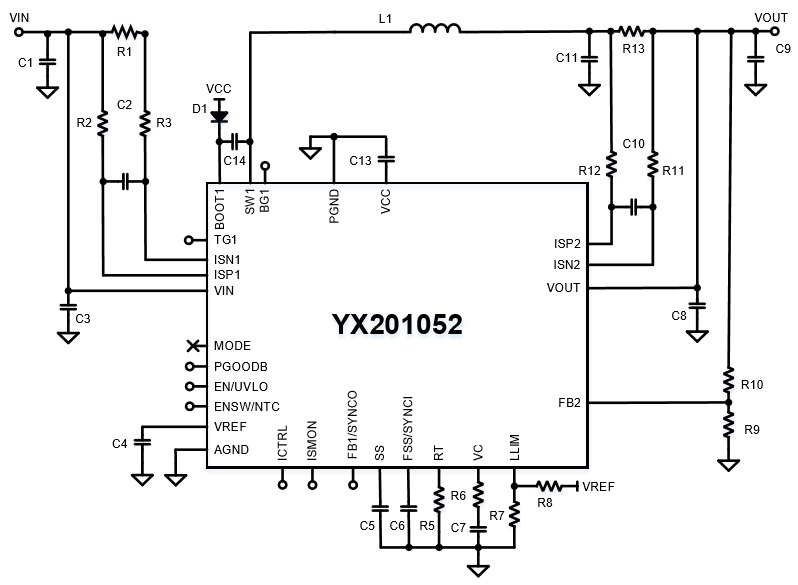

應用原理圖
