說明
YX20652是一款高效功率同步降壓轉換器，具有完全集成的高壓側和低壓側8.3mΩVDMOS功率MOSFET。它支持高達 60V 的寬輸入范圍，最高功率效率為98%。YX20652集成了死區時間控制和VCC UVLO保護，支持高達12A的負載電流和針 對不同應用的外部補償。它提供精確的輸入、輸出電流監控和電流感應輸出，并帶有電源良好報 告功能。
YX20652支持50KHz至3MHz的超寬開關頻率范圍，并集成了頻率擴頻（FSS）以實現EMI優化。 它還具有外部補償、可編程軟啟動功能，以減少啟動期間的浪涌電流。YX20652采用6mmx6mm 47引腳QFN封裝，帶有用于散熱的大裸露焊盤。
特性
• 集成兩個 8.3mΩ VDMOS 功率 FET
• 緊湊的系統設計，電流高達 12A
• 寬 VIN：4V 至 60V，寬 VOUT：2V 至 60V
• 高達 98% 的電源效率
• 超寬開關頻率：50KHz 至 3MHz
• 可編程輸出電流限制，帶負載 ISMON 的電流傳感
• 與 SYNCI/SYNCO 進行時鐘同步
• CC/CV 調節能力
• 驅動電源軌 UVLO 保護
• 可調死區時間：30ns/60ns
• 頻率擴頻 （FSS）
• 與用戶進行外部補償 可編程軟啟動
• 集成高精度（±1%）1.8V VREF
• 電源良好報告
• 47 引腳 QFN 封裝（6mmx6mm）
應用
降壓DC-DC穩壓器； 消費、工業和汽車等。

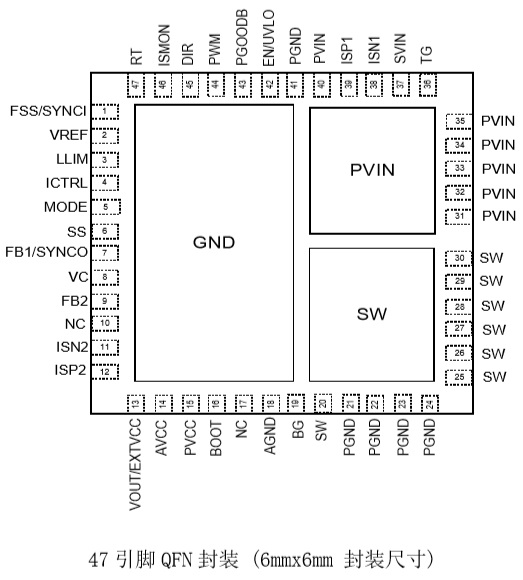

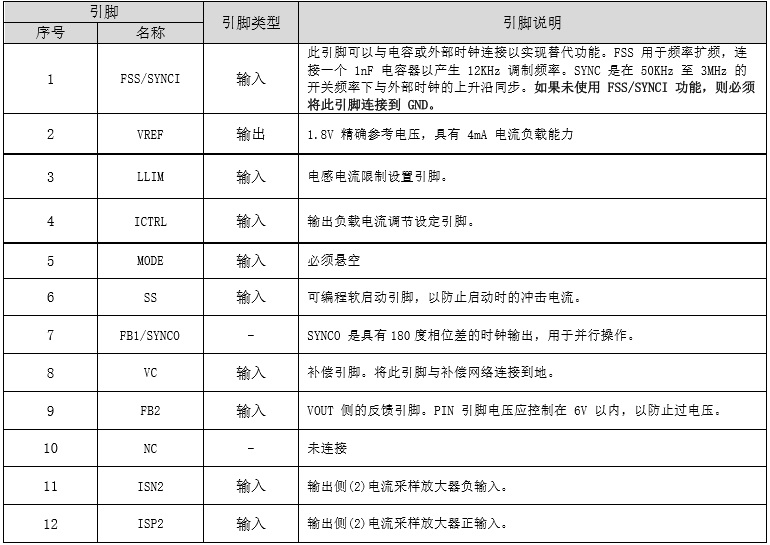

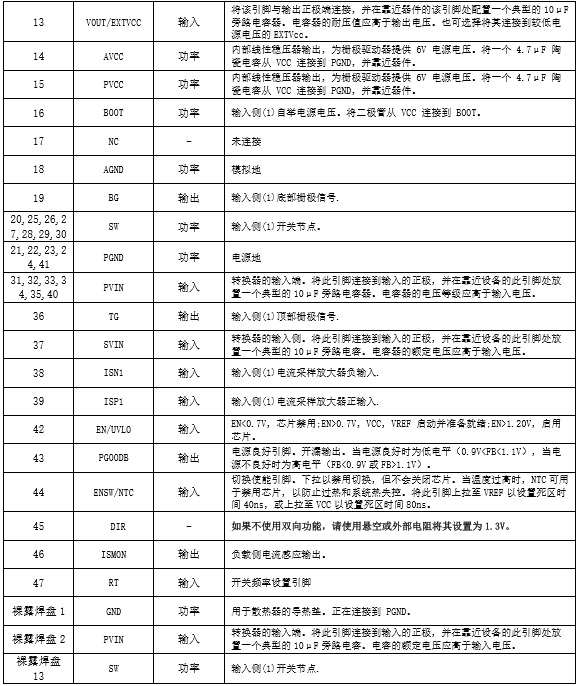

管腳排列及定義

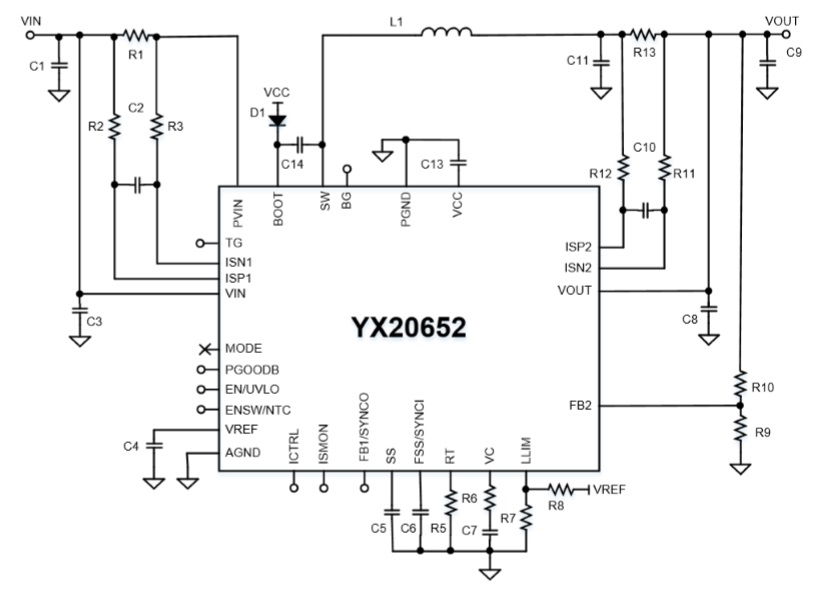

應用原理圖
