概述
HTA8672是一款內置升壓的雙聲道D類音頻功率放大器，由鋰電池供電時， THD+N=10%、 1kHz信號條件下，能連續輸出2x9W功率（4Ω 負載）；另外，其還支持AB類模式。
HTA8672內置的升壓，提供8.5V和7.5V兩檔最大輸出電壓。
HTA8672的最大特點是防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語 音信號幅度過大所引起的輸出信號削頂失真 （破音），也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。HTA8672還提供ACF-Off 模式。
HTA8672具有AB類和D類的自由切換功能，在受到D類功放EMI干擾困擾時，可隨時切換至AB類音頻功放模式。
HTA8672內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出 信號的失真和噪音。輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。
此外，HTA8672集成了輸出端過流保護、片內過溫保護等功能。
特點
・防削頂失真功能(防破音, Anti-Clipping Function, ACF)
・免濾波器數字調制，直接驅動揚聲器
・輸出功率
2x9W (VBAT=4V, RL=4Ω, THD+N=10%, fIN = 1kHz)
・VBAT供電范圍：2.7V至5.5V
・高效升壓功能
-可調節最大限流值，有效防止電池拉死
・AB/D類可切換
・保護功能:過流/過熱/欠壓異常保護功能
・無鉛封裝，ETSSOP20
應用
藍牙/ Wi-Fi音箱、便攜式音箱、智能音箱、智能家居等。

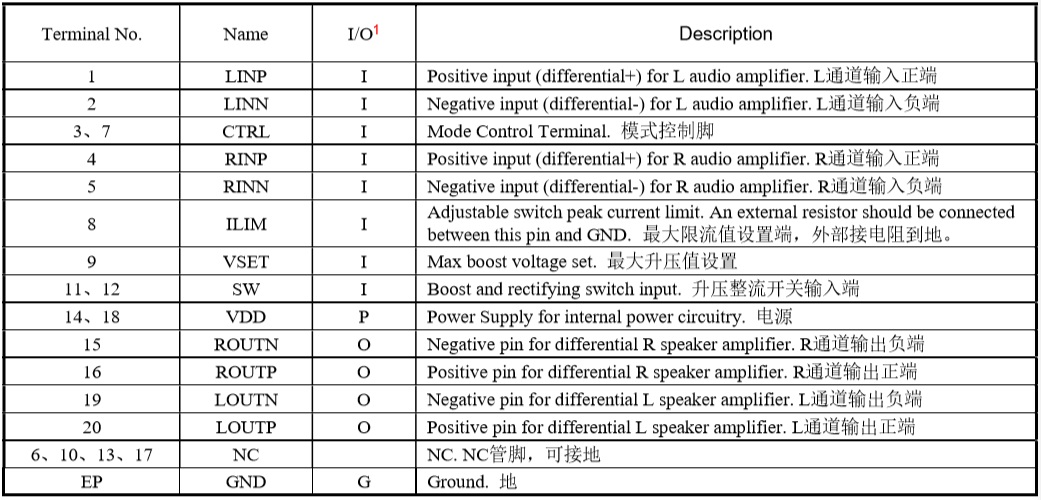

管腳排列及定義
應用原理圖
