概述
HTA8681是一款內置自適應升壓的單聲道D類音頻功率放大器，由鋰電池供電時 ， THD+N=10%、1kHz信號條件下，能連續輸出11W功率（3Ω負載）；另外，其還支持AB類模 式。
HTA8681內置的升壓，提供8.5V最大輸出電壓。其小音樂信號時不升壓，僅當功率較大時，提供升壓后的電壓給D類功放，其可大幅提高系統效率，延長電池續航時間。
HTA8681的最大特點是防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。HTA8681還提供ACF-Off 模式。
HTA8681具有AB類和D類的自由切換功能，在受到D類功放EMI干擾困擾時，可隨時切換至AB類音頻功放模式。
HTA8681內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。
此外，HTA8681集成了輸出端過流保護、片內過溫保護等功能。
特點
・防削頂失真功能(防破音, Anti-Clipping Function, ACF)
・免濾波器數字調制，直接驅動揚聲器
・輸出功率
11W (VBAT=4V, RL=3Ω, THD+N=10%, fIN = 1kHz)
・VBAT供電范圍：2.7V至5.5V
・低靜態電流：4mA @ VBAT = 4V ・
高效升壓功能
-自適應升壓，延長電池播放時間
-可調節最大限流值，有效防止電池拉死
・AB/D類可切換
・保護功能:過流/過熱/欠壓異常保護功能
・無鉛封裝，ESOP8
應用
藍牙/ Wi-Fi音箱、便攜式音箱、智能音箱、智能家居等。

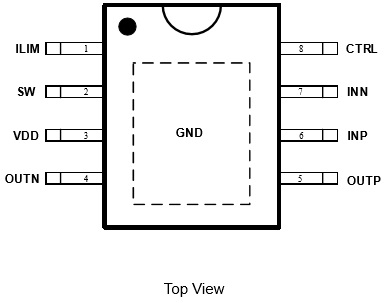

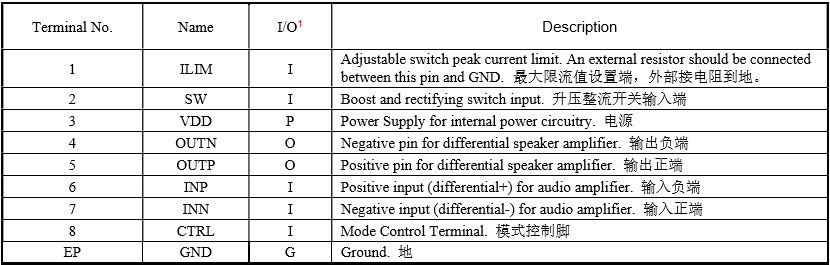

管腳排列及定義
應用原理圖
