概要
CS83722E是一款適用于內置BOOST升壓模塊帶防破音功能的R類單聲道音頻功率放大器�？梢詾�2Ω的負載提供最高17W的恒定功率;AB類D類可切換模式的設計,最大限度的減少音頻子系統中功放對FM的干擾,CS83722E在單節鋰電池的供電電壓范圍內提供了極致的功率輸出，使得CS83722E成為便攜式音箱設備特別是擴音器產品的最優選擇。
CS83722E的全差分架構和極高的PSRR有效地提高對RF噪聲的抑制能力。無需濾波器的PWM調制結構及內置的BOOST升壓模塊 ,以及CS83722E采用專有的AERC(Adaptive Edge Rate Control)技術,在音頻全帶寬范圍內極大地降低了EMI的干擾，對60cm的音頻線 ，在FCC的標準下具有超過20dB的裕量,另外CS83722E內置了過流保護,短路保護和過熱 保護,有效的保護芯片在異常的工作條件下不被損壞。
CS83722E提供了纖小的的ESOP10L封裝形式供客戶選擇 ,其額定的工作溫度范圍為 -40℃至85℃。
描述
內置BOOST模塊R類結構,集成AB類D類兩種模式
輸出功率
PO at 10% THD+N, VIN = 3.7V
RL = 3Ω 17W(D MODE NCN OFF）
PO at 1% THD+N, VIN = 3.7V
RL = 4Ω+22µH Ω 11W(D MODE NCN OFF）
優異的"噼噗-咔嗒"(pop-noise)雜音抑制能力
工作電壓范圍：2.7V到5.5V
SD管腳即可一線脈寬控制模式，也可分壓電阻控制
內置50倍固定增益，BOOST升壓到10V
先進的電源自適應功能
內置防破音模塊
無需濾波的Class-D結構
最高82%的效率
高電源抑制比(PSRR)：在217Hz下為70dB
啟動時間 (100ms)
靜態電流 (8mA)
低關斷電流 (10µA)
過流保護，短路保護和過熱保護
應用
便攜式藍牙音箱、拉桿音箱等。

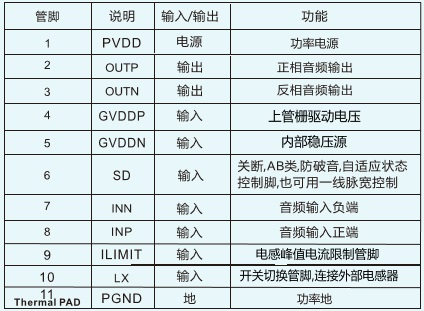

引腳排列及定義

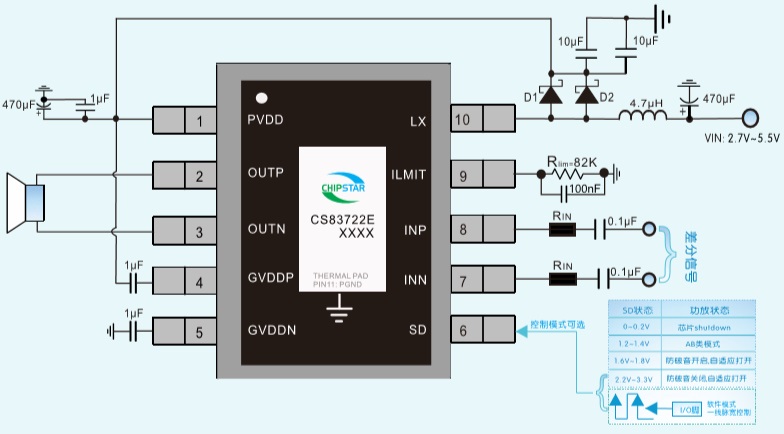

應用原理圖
