Diodes 公司(Diodes)(Nasdaq: DIOD)推出 AP61406Q,一款全新 5.5V、4A、低靜態電流(IQ)且符合汽車標準的同步降壓轉換器,具備 I2C 接口。此 I2C 接口允許編程多種參數,從而滿足各種汽車負載點(POL)應用對于緊湊設計與高效率日益增長的需求。應用包括:信息娛樂系統、儀表盤、車載信息服務和高級駕駛輔助系統(ADAS)。

AP61406Q 的一個關鍵優勢是具備 I2C 3.0 兼容串行接口,支持最高 3.4MHz 的 SCL 時鐘速率。此接口可編程多種參數,包括 PFM/PWM 模式、頻率(1MHz、1.5MHz、2MHz、2.5MHz)和輸出電流(1A/2A/3A/4A)。該器件還支持以 20mV 步長調整 VOUT,并提供故障狀態報告。

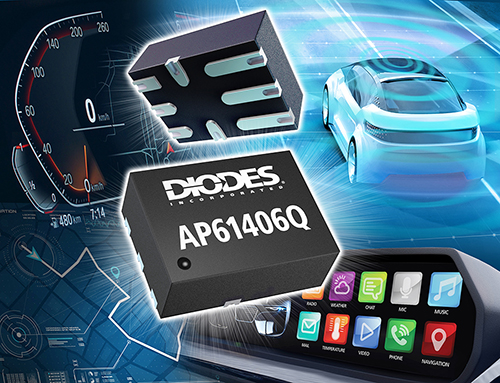

AP61406Q 針對高功率密度汽車 POL 應用進行優化,采用 W-QFN1520-8/SWP (Type UX) 封裝,能在高環境溫度下工作。該器件還具備專用柵極驅動方案,能有效抑制開關節點振鈴,同時不影響 MOSFET 開關時間,從而降低高頻輻射電磁干擾(EMI)噪聲。
AP61406Q 的輸入電壓范圍為 2.3V至5.5V,集成 75mΩ 高側與 33mΩ 低側功率 MOSFET,提供高效降壓直流轉直流(DC-DC)轉換。AP61406Q 采用恒定導通時間(COT)控制,極大減少外部元件數量,有助于環路穩定,并降低輸出電壓紋波
AP61406Q 的多功能啟用(EN)輸入也提供工作模式控制,允許靈活切換:在固定 PFM 模式下實現低 IQ(20μA)和高負載效率,或在 PWM 模式下實現不同負載條件下的紋波相同。其他功能包括精準的電源良好(PG)指示器,內置 5MΩ 上拉電阻,搭配 ±5% 窗口比較器電路,可降低物料清單(BOM)成本。
AP61406Q 在輸出短路時具備高側與低側電流感測保護,從而提升器件在汽車POL應用中的可靠性。其他保護功能包括欠壓鎖定(UVLO)、VIN 過壓保護(OVP)、峰值/谷值電流限制和熱關斷。
另提供標準合規版本AP61406,適用于工業和消費品應用。 |
