圣邦微電子推出 SGM6000，一款 1.75V 至 5.5V 輸入，靜態電流 300nA，輸出電流 700mA 的同步降壓轉換器。該器件可應用于便攜式消費產品、可穿戴設備、耳機/耳塞、超低功耗物聯網（窄帶物聯網和/藍牙）、單節鋰離子/紐扣電池產品，及有線或無線工業產品。

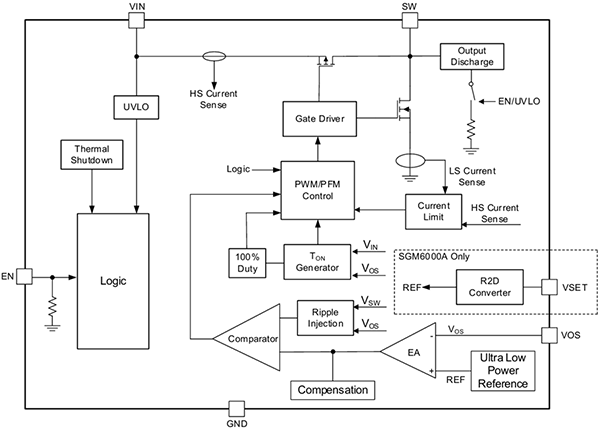

SGM6000 系列是一款低壓、高效的微型同步降壓轉換器，專為電池供電場景設計。芯片在 1.75V~5.5V 的輸入電壓范圍內仍能保持僅 300nA 的超低靜態電流，關斷電流更是低至 6nA，可顯著延長系統待機時間；同時，它支持最高 700mA 的負載電流，峰值效率可達 96%，即使在 10μA 輕載條件下效率仍高于 88%，確保電池能量被充分利用。

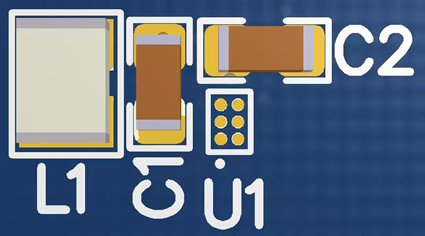

器件提供靈活的輸出電壓方案：SGM6000A 通過 VSET 引腳可在 0.7V 至 3.3V 之間任意設定，而 SGM6000B 則內部固定 0.6V、0.8V、1.2V 或 1.8V 四檔常用電平，方便客戶根據主芯片需求直接選用。芯片內置多種保護機制，并帶有主動放電功能，可快速釋放輸出電容能量；同時最大限度地減少外部元件數量，僅需兩個貼片電容和一個電感即可工作，方案占板面積僅 27.4mm²。

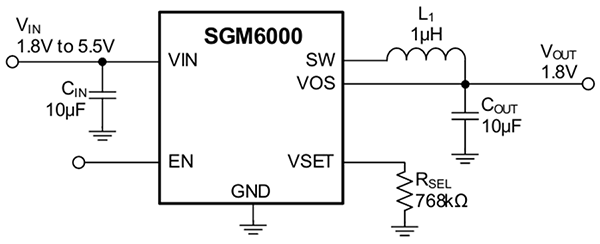

圖 2 SGM6000 方案示意圖
SGM6000 采用符合環保理念的 WLCSP-1.31×0.89-6B 綠色微型封裝，特別適合 TWS 耳機、智能手環、醫療傳感器等對體積和續航極度敏感的空間受限應用。
|
