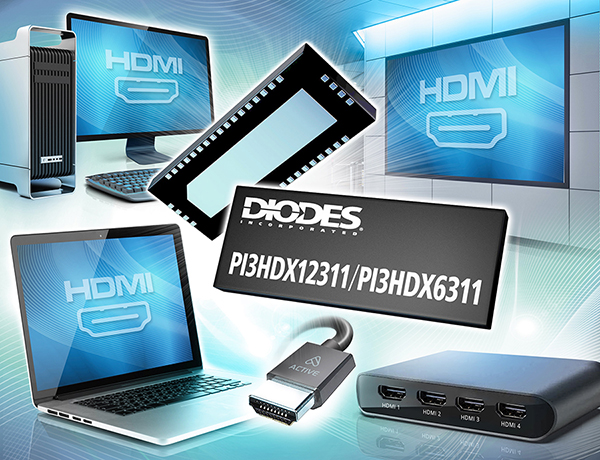

Diodes 公司（Nasdaq：DIOD）推出兩款 3.3V 四通道混合式 ReDriver™信號調節器，內置顯示數據通道（DDC）監聽器，設計用于提升 HDMI 應用的信號完整性并簡化系統設計。PI3HDX12311 適用于高帶寬應用，支持高達 12Gbps的 HDMI 2.1 固定速率鏈路（FRL），以及最高 6Gbps 的最小化傳輸差分信號（TMDS）。PI3HDX6311 則支持 HDMI 2.0，速率達到 6Gbps。兩款產品也支持 DisplayPort™ 雙模式（DP++）V1.1 電平轉換。
這兩款產品可充當源端（如 CPU 或 GPU）與受電端（如顯示器）之間的中介，補償傳輸線路上的信號衰減。兩款產品適用于筆記本電腦與臺式機、擴展塢、外接設備、游戲主機、數字電視（DTV）與商用顯示器面板，以及 HDMI 主動式傳輸線等應用。
這兩款產品均為混合式器件，可在限制模式或線性模式下工作。針對 HDMI 1.4 應用，兩款器件可作為限制式 ReDriver 信號調節器，通過擺幅設定功能，預先設定差分輸出擺幅，確保接口端電位符合 HDMI 標準。而針對 HDMI 2.0 與 2.1 應用，兩款器件則作為線性 ReDriver 信號調節器，輸出擺幅與接收信號成正比，從而有效消除走線導致的信號失真。該線性模式對鏈路訓練信號具有透明性，而 PI3HDX12311 可支持 8K DTV 視頻分辨率和最高 48Gbps（每通道 12Gbps）數據速率。
這兩款器件支持輸入與輸出信號的交流（AC）或直流（DC）耦合，或ACDC混合耦合；在 DC 耦合模式下，具備短路檢測功能。兩款產品都采用引腳配置，用于控制工作模式、均衡、平坦增益、輸出擺幅與輸出 -1dB 線性擺幅。兩款產品還具備 TX 設定自動選擇、IOFF 支持與遠端接收器檢測等功能。
為了降低功耗，PI3HDX12311 與 PI3HDX6311 會監控連接器中的熱插拔檢測（HPD）引腳，從而控制功耗；當 HPD 處于低位超過 2 毫秒時，器件將進入低功耗狀態。兩款器件的 DDC 監聽器也具有類似功能，可監控 HDMI Forum 廠商特定數據區塊（HF-VSDB）與相同的狀態與控制數據通道結構（SCDCS）偏移寄存器。
PI3HDX12311 與 PI3HDX6311 采用小巧的32引腳 X1‑QFN2845 封裝，占用 PCB 面積僅為 2.85mm x 4.5mm，工作溫度范圍為 -40°C 至 +70°C，典型功耗為 726mW。 |
