YX20652支持65V、10A高性能Buck轉換器-集成FET引領電源管理芯片新潮流

文章來源：永阜康科技更新時間：2025/4/8 11:00:00

在線咨詢：

張代明 3003290139

姚紅霞 3002514837

鄢先輝 2850985542

13713728695

在當今科技飛速發展的時代，電力已成為我們?nèi)粘Ｉ钪胁豢苫蛉钡囊徊糠帧o論是家庭、商業還是工業領域，穩定的電力供應都是確保生活質量和工作效率的關鍵。為了滿足市場對高效、可靠電源解決方案的需求，元芯半導體（Primechip Semiconductor）今日宣布正式推出其最新研發的 YX20652 高性能集成FET同步降壓轉換器。

高度集成，卓越性能

YX20652 是一款全集成MOS的高效同步降壓轉換器，其輸入電壓范圍可達4V至60V，最大輸出電流可達12A，最高效率可達97%。得益于MOS管全集成化設計，YX20652大幅簡化了轉換器的外圍電路，使得整板體積更小，功率密度更高，系統成本進一步降低。此外，該產品還具備并聯錯相功能，方便功率擴展的同時，有效降低了輸出紋波，提升了系統的穩定性和可靠性。

YX20652產品介紹

YX20652應用框圖如下圖所示:

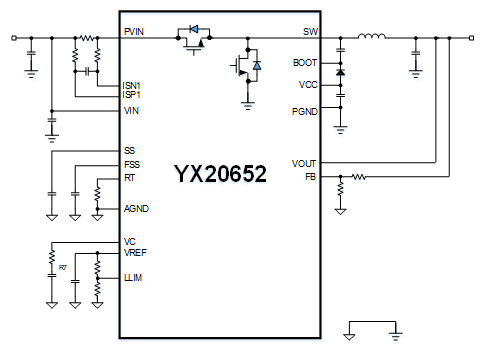

圖1 YX20652應用框圖

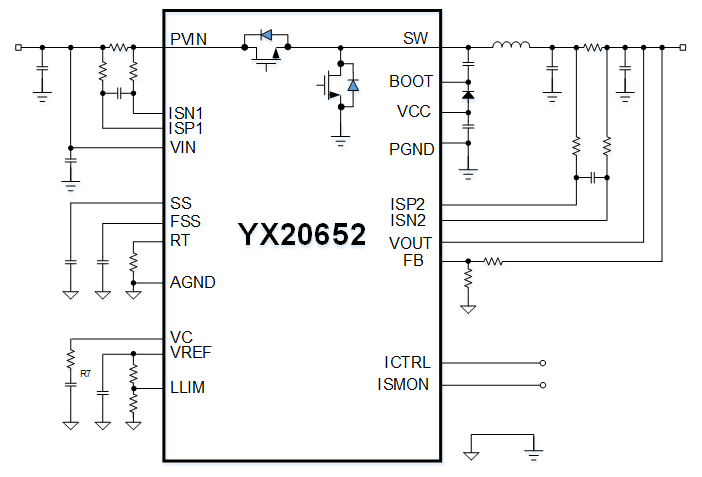

圖2 YX20652應用框圖（帶輸出恒流調節和監測）

調光

產品特點

MOSFET全集成
最大輸出電流可達12A
效率高達97%
寬輸入電壓，4V至60V
寬輸出電壓，2V至58V
超寬開關頻率：50kHz至3MHz
可調節的輸出電流限制
通過ISMON進行負載電流監測
同步外部時鐘，或并聯錯相（SYNCI/SYNCO）
支持CC/CV輸出
死區時間可調（40ns/80ns）
可調節的頻率擴展（FSS），EMI效果好
集成高精度電壓源（1.8V±1%）
輸出良好監測功能
QFN-47（6mm*6mm）

YX20652應用場景

廣泛應用，無限可能

YX20652應用場景非常廣泛，包括但不限于：

（1）Buck類電源:適用于各種需要降壓轉換的電源系統

（2）消費類:如智能手機、平板電腦、筆記本電腦等

（3）工業類:如工業控制設備、自動化設備、小型儲能設備等

（4）汽車類:如汽車電子設備、車載充電器等

應用板展示

基于YX20652設計的DEMO板，憑借MOS管全集成化設計和并聯錯相功能，展現了卓越的性能和高效的轉換效率。該DEMO板不僅體積小巧，功率密度高，而且系統成本低，穩定性和可靠性高，是電源管理領域的又一力作。

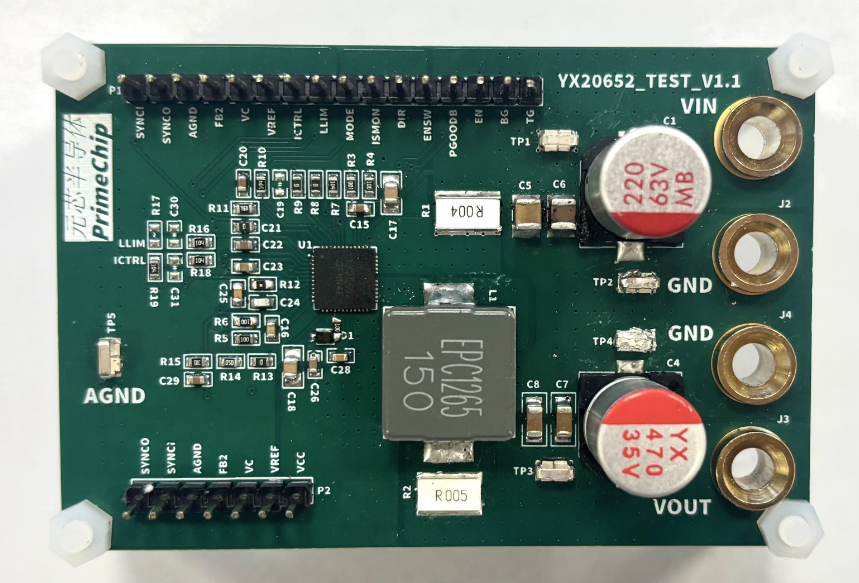

圖3 YX20652 DEMO板

表1 YX20652 DEMO板參數

圖4 YX20652效率曲線

圖5 熱成像圖(VIN = 24V, VOUT = 12V, IOUT = 10A)

圖6 熱成像圖(VIN = 48V, VOUT = 12V, IOUT = 10A)

從熱成像圖可以看出，DEMO板在高負載條件下，溫度分布均勻，沒有局部過熱現象。在VIN = 24V, VOUT = 12V, IOUT = 10A 的條件下，最高溫度點為82.2℃，在 VIN = 48V, VOUT = 12V, IOUT = 10A 的條件下，最高溫度點為97.3℃。

YX20652 DEMO板在高負載條件下表現出色的熱性能，確保了系統的穩定性和可靠性。這使得DEMO板在各種應用場景中都能保持高效運行，滿足用戶對高性能電源管理芯片的需求。
