D類功放芯片輸出并聯高音原理及喇叭阻抗說明
文章來源：永阜康科技 更新時間：2025/1/20 16:33:00
在線咨詢：
給我發消息
張代明 3003290139
給我發消息
姚紅霞 3002514837
給我發消息
鄢先輝 2850985542
13713728695


在戶外拉桿音箱設計中，D類功放芯片輸出端，立體聲全頻喇叭并聯高音是個很普遍的應用，現在分析一下其原理及高音喇叭阻抗說明。

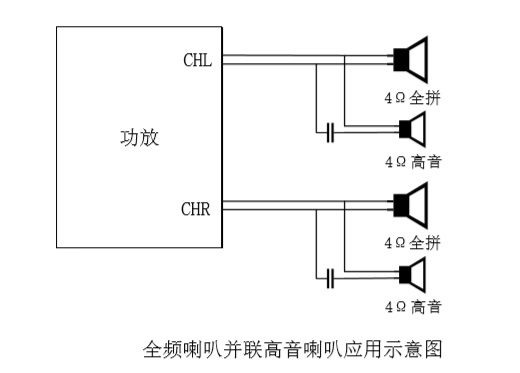

1. 全頻喇叭并聯高音喇叭應用示意圖

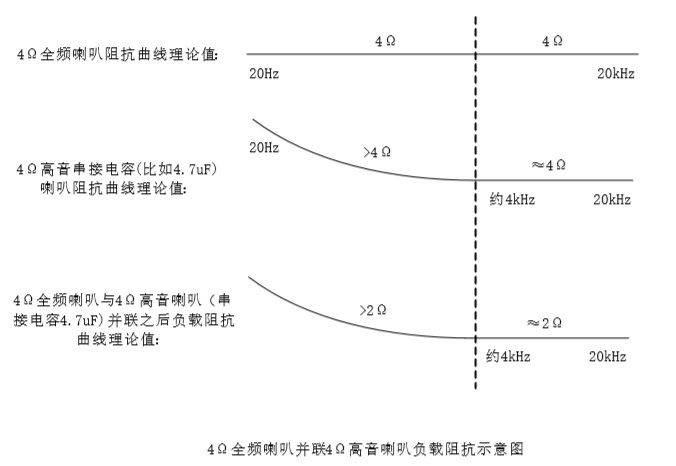

2. 4Ω全頻喇叭并聯4Ω高音喇叭負載阻抗示意圖

3. 4Ω全頻喇叭并聯 4Ω高音喇叭負載阻抗在高音段理論上是約等于2Ω的阻抗。

功放輸出標稱最低支持 4Ω負載的應用場景，特別工作電壓也用到比較極限，就容易出現過流保護，出現卡音的現象。需把高音喇叭改成 8歐阻抗或者其他處理方式。 防止功放輸出過流保護出現卡音的現象。
