概述
HT3286是一款高效D類音頻功率放大器。 在22V供電的立體聲（BTL）模式、THD+N=10% 條件下，能夠持續提供2*33W/8Ω功率輸出；在單聲道（PBTL）模式、THD+N=1%條件下，能夠持續提供50W/4Ω功率輸出。
HT3286具有先進的擴頻功能來抑制EMI，使用價格低廉且小體積鐵氧體磁珠可滿足EMC要求。
此外，HT3286內置關斷功能使待機電流最小化，還集成了過壓保護、直流保護、短路 保護、熱保護和電源欠壓異常保護等功能，可全面防止出現故障。
特點
・輸出功率（BTL模式）
2×20W (VDD=14.5V, RL=4Ω, THD+N=10%)
2×33W (VDD=22V, RL=8Ω, THD+N=10%)
・輸出功率（PBTL模式） 50W (VDD=22V, RL=4Ω, THD+N=1%)
・單電源系統，4.5V-22V寬電壓輸入范圍
・超過90%效率，無需散熱器
・可選輸出模式：BD和1SPW
・MUTE和關斷功能
・擴頻功能，免電感濾波
・模擬差分/單端輸入，輸出模式立體聲/單聲道可選
・可選增益：32dB/17.6dB
・保護功能：過壓/過流/過熱/欠壓異常，直流檢測 和短路保護
・無鉛無鹵封裝，ETSSOP28
應用
條形音箱、無線智能音箱、便攜式音箱、消費類音頻應用、拉桿音箱、LCD電視/監視器等。

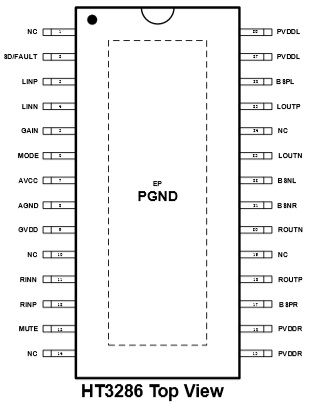

管腳排列及定義

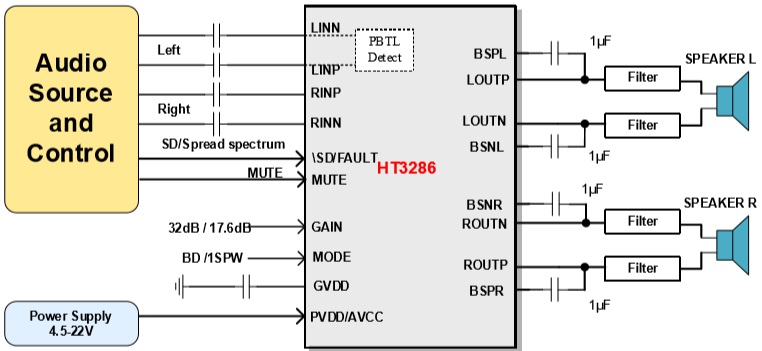

典型應用原理圖
