在USB PD3.0時代，100W的充電功率已經能夠滿足絕大多數便攜設備的充電需求，如智能手機、平板電腦、筆記本電腦等。最新的USB PD3.1快充標準，充電功率從原有的100W提升至240W，并支持最大48V的電壓輸出，將快充場景進一步延伸到物聯網設備、智能家居、通信和安防設備、汽車和醫療等領域。
從字面意思來看，常見的便攜式電子設備如吸塵器、電動工具、音箱等，未來將不再需要使用專用的適配器充電，一套Type-C口快充即可適配日常充電設備，這不僅會給我們的工作和生活帶來巨大便利，也將大大減少電子垃圾，意義非凡。
TMI5810助力突破多節鋰電池充放電管理難關
但是，由于常見的便攜式電子設備都采用鋰電池供電，而不同設備的電源電壓不盡相同，即內部采用的鋰電池串?dāng)?shù)不同。Type-C口要實現統一，為不同鋰電池串?dāng)?shù)的電子設備進行充電，除了要求這些電子設備配置協議芯片外，還需要實現對不同設備鋰電池組的充放電管理。
而多節鋰電池充放電管理一直是一個棘手的問題，也是Type-C口統一必須解決的難題。為此，拓爾微自主研發設計了一款雙向充放電的高效同步升降壓電源管理芯片——TMI5810，搭配協議芯片即可實現常見便攜電子設備的Type-C快充需求，為T(mén)ype-C端口快充統一充電場景補上關鍵一幀。

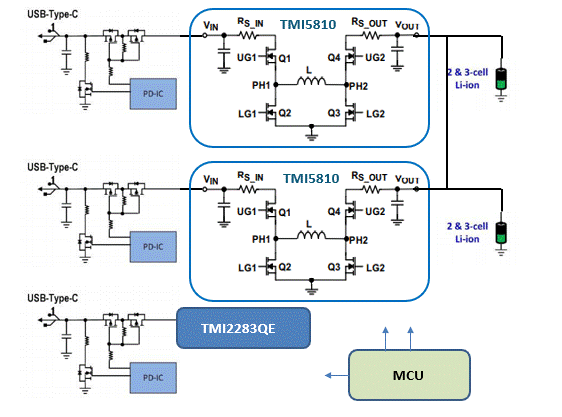

TMI5810應用在雙Type-c 支持雙向充放電應用方案
產品特點：
· 高效率，外置4開關 升降壓（Buck-Boost）架構
· 雙向充放電功能，充電支持1至6節鋰電池
· 支持“輸入至輸出”分別電阻設置限流值（CC模式）
· 超寬輸入電壓：2.8V ~ 32V （36V耐壓）
· 超寬反向輸出電壓：2V ~ 30V
· 輸入/輸出限流值可支持PWM動態調節
· 開關頻率可調：200kHz至600kHz
· QFN-32（4mm*4mm）封裝
TMI5810支持雙向充放電，通過DIR管腳即可輕松控制充放電過程——
· 當 DIR 輸入為低電平時，TMI5810工作于充電模式，由適配器接口（VBUS 端）向電池（VBAT 端）充電;
· 當 DIR 輸入為高電平時，TMI5810工作于放電模式，由電池（VBAT端）向適配器接口（VBUS 端）放電。

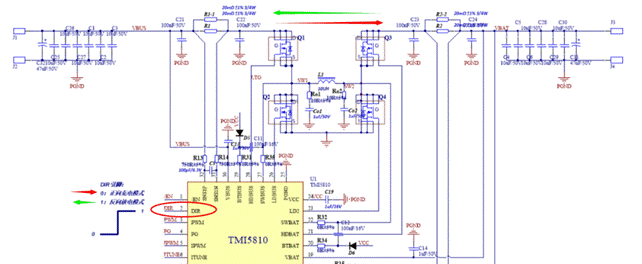

TMI5810雙向充放電電路原理圖
其內部原理在于，TMI5810外置4開關的升降壓（Buck-Boost）架構，確保系統在Buck，Boost，Buck-Boost多工作模式下實現電路平滑穩定過渡。且充電支持1~6節鋰電池，寬電壓2.8~32V（36V耐壓）輸入和2~30V反向輸出，可滿足大多數便攜式電子產品的電壓輸入及12V/24V的車載充電器的供電應用，實現對多節鋰電池組的充放電控制。
TMI5810對多節鋰電池的充放電管理
Type-C端口快充已經統一了手機、筆記本、智能穿戴等大部分消費類電子產品，為我們的生活和工作帶來了極大的便利。歐盟宣布2024年統一使用Type-C口，預計在實現充電口統一后，不僅能為消費者節約2.5億歐元/年的開銷，還能減少1.1萬噸的電子垃圾。
科技改變生活，我們每個人都將從中受益，這也是我們拓爾微的追求和愿景，期待我們的每一次技術微創新都能為電子產品帶來革新的活力，為大家的工作和生活提供更多的便利。 |
