描述
HTD5832E是一款內置有譯碼器的低噪聲步進電機 驅動器。其輸出驅動能力達到28V±2.5A，最高支持256細分，同時可實現低噪聲工作。
譯碼器是HTD5832E易于使用的關鍵。通過STEP管腳 簡單地輸入一個脈沖就可以使電機完成一次步進，省去了相序表，高頻控制線及復雜的編程接口。這使其更適用于沒有復雜的微處理器或微處理器負擔過重的場合。
HTD5832E可使電機工作時噪聲降低，即使是以整步運行，也能達到平滑的轉動效果。
HTD5832E支持自動半流鎖定功能，在無STEP變化時，自動減半輸出電流，降低系統鎖定功耗。
同步整流控制電路改善了PWM操作時的功耗。內部保護電路包括過熱保護、欠壓鎖定保護及過流保護。
HTD5832E目前提供帶有散熱焊盤的QFN28封裝，能有效改善散熱性能，且是無鉛產品，符合環保標準。
特點
兩相四線雙極步進電機驅動
低導通電阻RDS(ON) ，2.5A峰值電流輸出
簡單的STEP/DIR接口，最高支持256細分
低噪聲
支持半流鎖定功能
支持低功耗待機功能
兼容3.3V和5V邏輯電平
完備的保護功能
應用
打印機、掃描儀等自動化辦公設備 ；3D打印機；游戲機、機器人、醫療設備 ；安防、ATM等。
管腳定義

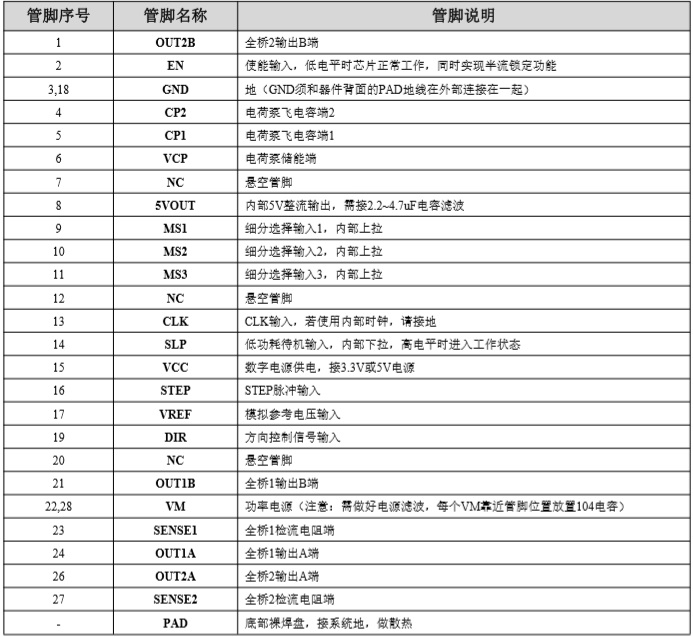

管腳列表

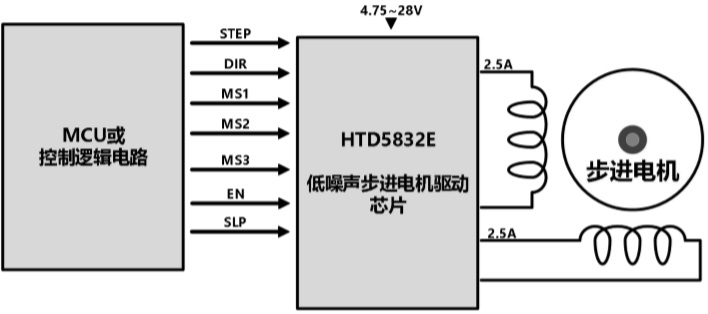

典型應用原理圖
