概述
HT71763是一款高功率、全集成升壓轉換器，集成16mΩ功率開關管和18mΩ同步整流管，為便攜式系統提供高效的小尺寸解決方案。
HT71763具有2.7V至20V寬輸入電壓范圍， 可為采用單節或兩節鋰電池的應用提供支持。該器件具備15A開關電流能力，并且能夠提供20V的輸出電壓。
HT71763采用自適應恒定關斷時間峰值電 流控制拓?fù)浣Y(jié)構來調節輸出電壓。在中等到重負載條件下，HT71763工作在PWM模式。在輕負載條件下，該器件可通過MODE引腳選擇下列兩種工作模式之一。一種是可提高效率的PFM模式；另一種是可避免因開關頻率較低而 引發應用問題的強制PWM模式。PWM模式下， HT71763的開關頻率內部固定。
HT71763還支持可編程的軟啟動，以及可調節的開關峰值電流限制。
此外，該器件還提供有22V輸出過壓保護、逐周期過流保護和熱關斷保護。
特性
・輸入電壓范圍VIN：2.7V-20V
・輸出電壓范圍VOUT：4.5V-20V
・可編程峰值電流：15A
・高轉換效率：
93% (VIN = 7.4V, VOUT=15.5V, IOUT =1.5A)
・輕載條件下兩種調制方式：脈頻調制（PFM）和 強制脈寬調試（FPWM）
・低關斷功耗，關斷電流1uA
・內部固定開關頻率：~400kHz ・可編程軟啟動
・輸出過壓 (22V)、逐周期過流、熱關斷等保護
・ESOP10，無鉛封裝
應用
・無線音箱 ・便攜式音箱 ・快充移動電源・電子煙 ・USB TYPE-C 電源傳輸 ・拉桿音箱 ・平板電腦，筆記本電腦 ・POS機終端等

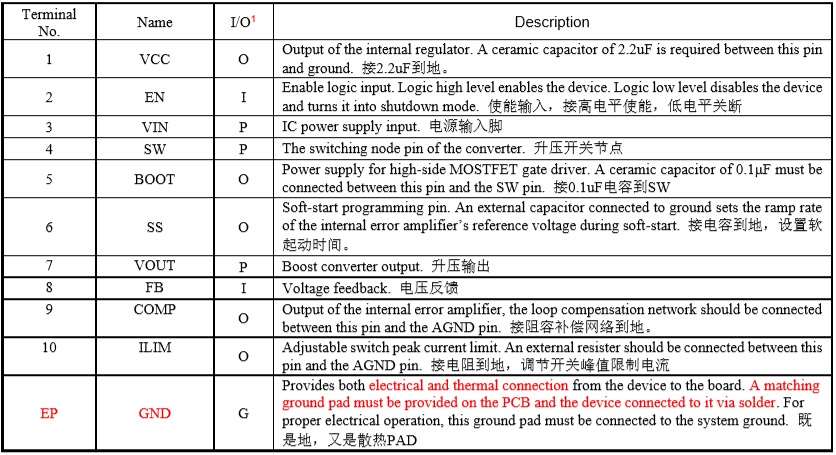

管腳排列及定義

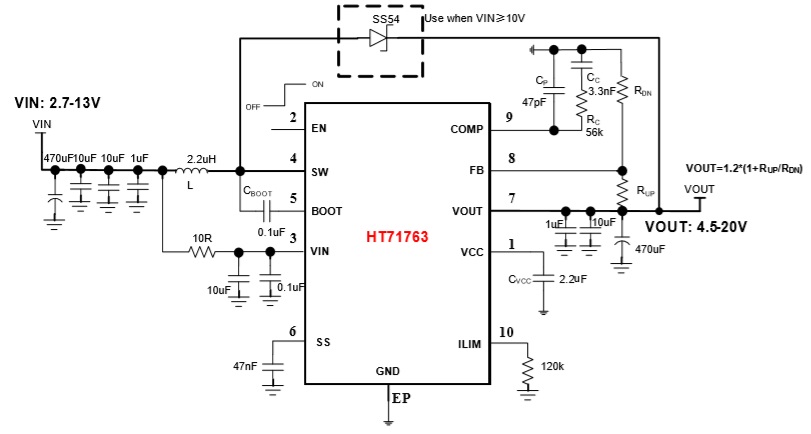

應用原理圖
