描述
NDP1324KC是一款全集成高效率同步降壓DC/DC轉換器。其內部采用固定開關頻率、平均電流控制模式構架。能夠為負載持續提供高達2.4A的輸出電流。NDP1324KC具有出色的線路和負載調節能力。該芯片支持7V至30V的極寬輸入電壓范圍，輸出電壓可調最低可調到3.6V。
NDP1324KC具有短路保護和過熱保護功能，內部軟啟動電路可避免上電期間的輸入浪涌電流，以提高系統穩定性。
NDP1324KC外圍簡潔，只需要極少外圍器件。加上各種保護功能，可靠性更高。
特征
寬輸入工作電壓范圍：7V至30V
2.4A連續輸出電流
效率高達93%
CC恒流/CV恒壓模式控制
100%占空比調整率
內置可調線路補償
可調輸出電壓
+/-2%輸出電壓精度
集成79mΩ上管開關
集成39mΩ下管開關
130KHz固定開關頻率
輕負載下的突發模式操作
內置環路補償電路
內置軟啟動電路
SOP8封裝
應用
汽車充電器、 可充電便攜式設備、網絡系統、分布式電力系統等

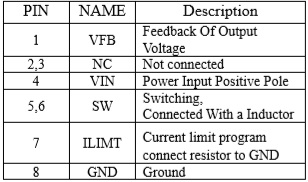

管腳排列及定義

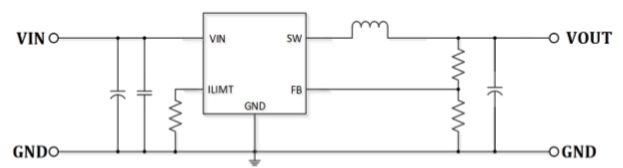

應用原理圖
