概要
IU5200D是一款自動申請快充輸入，開關模式升降壓充電管理IC，用于1-4節鋰離子電池和鋰聚合物電池，以及1- 5 節磷酸鐵鋰電池。芯片集成包括4開關MOSFET、輸入和充電電流感應電路、電池以及升降壓轉換器的環路償。芯片具有3A的充電電流能力，充電電流可以通過外部電阻靈活可調。
IU5200D內置四個環路來控制充電過程，分別為恒流（CC）環路、恒壓（CV）環路、芯片溫度調節環路、可智能調節充電電流，防止拉垮適配器輸出，并匹配所有適配器的輸入自適應環路， 其輸入自適應點通過外部分壓電阻靈活可調。
IU5200D通過調節電池外部反饋電阻的分壓比例，得到不同的恒壓充電電壓值，從而適配不同節數和規格的鋰電池。
IU5200D支持I2C接口來控制充電過程的各個細節參數，包括電池節數以及規格。采用QFN4X4_32L封裝。
輸入快充申請
芯片支持QC2.0快充協議，通過DP/DM申請12V（如果前端充電頭無12V，則申請9V）電壓輸出，如果申請不成功，則會一直以5V輸入來充電。
描述
全集成開關模式升降壓充電
工作電壓3.6~21V，BAT端耐壓30V，內部集成高壓晶體管
最大3A充電電流，充電電流外部電阻可調
自動申請快充輸入，提高充電效率
支持I2C接口
NTC功能
輸入電流自適應功能，自適應點外部可調
支持LED充電狀態指示
500KHz開關頻率
輸出過壓，短路保護
集成30V OVP功能
過溫保護，溫度自適應調節功能
應用
藍牙音箱、電子煙、對講機、磷酸鐵鋰電池包、4.2V/4.3V/4.35V/4.4V鋰電池電池包、玩具等
引腳排列以及定義

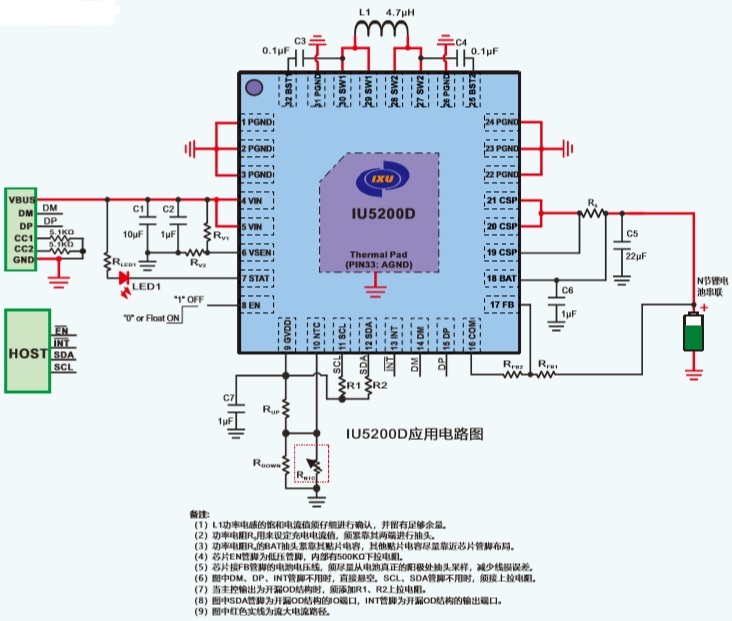

典型應用圖
