由于蘋果手機取消3.5mm接口的帶動，近年來無線耳機、特別是低成本無線對耳耳機取得了爆炸式增長。而隨著低成本無線對耳耳機的增長趨近飽和，近期各廠商又紛紛轉向無線高保真的入耳和頭戴耳機，無線高保真耳機亦取得了不錯的市場空間。
鑒于上述市場的逐漸飽和，尋求更具有吸引力的市場，顯得尤為重要。隨著耳機市場的突飛猛進，降噪耳機逐漸進入市場主流，市場潛力巨大。然而由于降噪耳機目前由少數品牌壟斷、價格高昂，市場潛力遠未被發掘。開發一款具有較低的成本、同等降噪性能、與高保真頭戴式耳機同等的高品質音質的耳機，將顯然成為市場的新軍，為降噪耳機注入新鮮血液，帶動其向普通用戶擴展，發掘市場潛力。
深圳市永阜康科技有限公司基于此市場考慮，推出的一款低成本、自適應主動降噪、高保真藍牙耳機方案。其采用TP4101 + YFK2017 + HT97220的方案，無需昂貴的獨立主動降噪芯片，即能達到高性能的自適應主動降噪性能，并具有高保真的專業級HiFi音質。
其中，YFK2017是一顆全集成自適應主動降噪雙模藍牙耳機芯片，具有全集成、高性能、低功耗等特點，并可以同時支持BT4.2和BLE4.2，支持HIFI音質(192Khz/24bit)，SNR大于100dB，支持EQ以及各種音效技術(如超重低音，3D環繞等)，支持多種噪音消除技術，尤其是高性能的自適應主動降噪技術，可以讓高端主動降噪耳機省去昂貴的獨立主動降噪芯片。
HT97220則是一款專業Hi-Fi級的耳機放大器，具有極其精簡的BOM表，無需輸出DC阻隔電容器，具有非凡的失真、信噪比和完全消失的click-pop聲，以及卓越的低頻保真度。
方案特點
1、 藍牙版本2.1 + 4.2 雙模藍牙耳機帶通話功能（A2DP v1.3/AVRCP v1.5/HFP v1.5 ）
2、 支持SD/MMC卡
3、 USB 2.0通信協議
4、 2個主動消噪咪頭，2個話筒聲音識別口
5、 主電源供電3.1V -- 5.5V
6、 5段全配置EQ功能
7、 帶I2S數字音頻輸出接口
8、 外掛HI_FI領域發燒級耳放HT97220最大輸出125mW
9、 高效動態電池充電管理TP4101
特性
● 適用于HI_FI領域發燒級的降噪耳機
● BGA封裝占用超小面積
● 具有超高信噪比音質，還原聲學真實內容，享受天籟音質
● 超低功耗
● 600mA高效快速鋰電池充電電路，帶過充、過放、短路保護功能

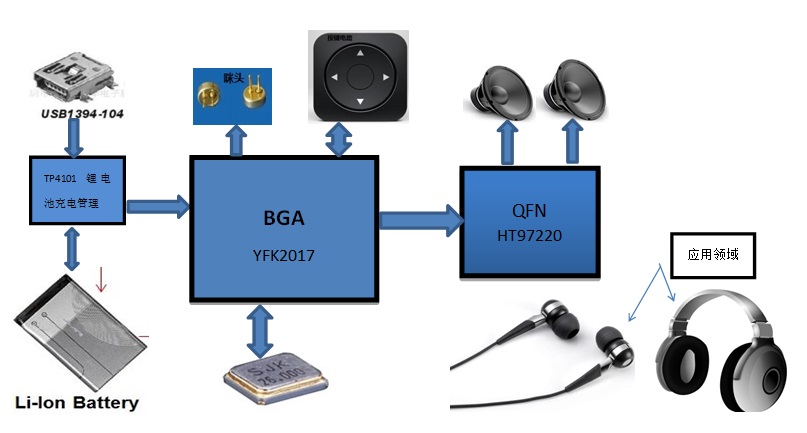

方框圖

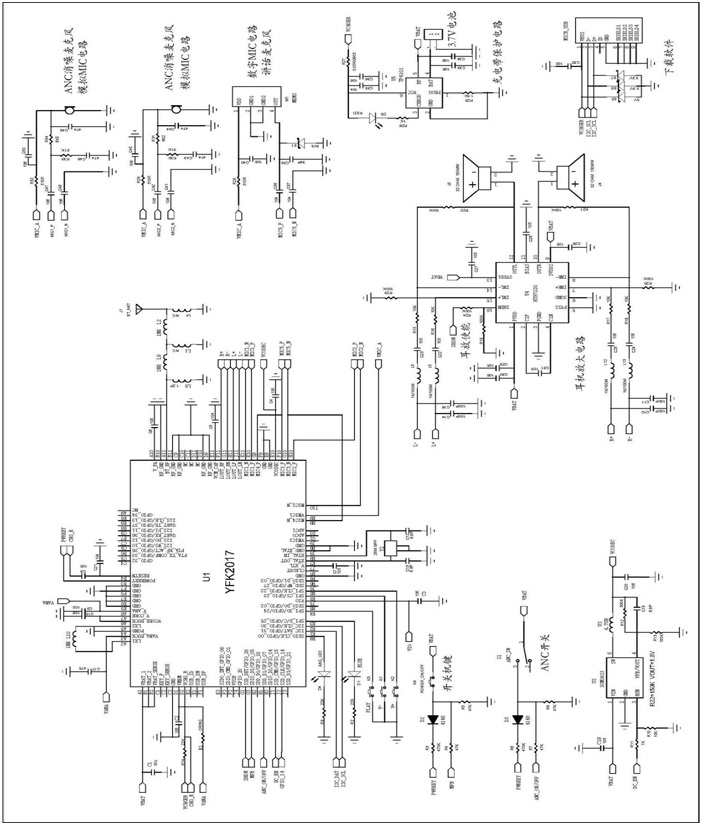

原理圖
PCB DEMO板
|
