Si24R1是一款新型單片射頻收發器件,工作于2.4 GHz～2.5 GHz ISM頻段。內置頻率合成器、功率放大器、晶體振蕩器、調制器等功能模塊,并融合了增強型ShockBurst技術，其中輸出功率和通信頻道可通過程序進行配置。Si24R1功耗低,在以-6 dBm的功率發射時，工作電流也只有9 mA;接收時，工作電流只有12.3 mA，多種低功率工作模式(掉電模式和空閑模式)使節能設計更方便。Si24R1管腳兼容NRF24L01。
主要特性
工作在2.4GHz ISM 頻段
調制方式：GFSK/FSK
數據速率：2Mbps/1Mbps/250Kbps„
超低關斷功耗：<0.7µA
超低待機功耗：<17µA„
快速啟動時間：<130µS
內部集成高PSRR LDO
寬電源電壓范圍：1.9-3.6V „
數字 IO 電壓: 3.3V/5V „
低成本晶振：16MHz±60ppm
接收靈敏度：<-83dBm @2MHz
最高發射功率：7dBm„
接收電流（2Mbps）<15mA „
發射電流(2Mbps)<12.5mA（0dBm) „
10MHz 四線 SPI 模塊 „
內部集成智能 ARQ 基帶協議引擎
收發數據硬件中斷輸出 „
支持 1bit RSSI 輸出
極少外圍器件,
降低系統應用成本
QFN20 封裝或 OB 封裝
應用范圍
無線鼠標、鍵盤
無線遙控、體感設備
有源RFID、NFC
智能電網、智能家居
無線音頻
無線數據傳輸模塊
低功耗自組網無線傳感網節點

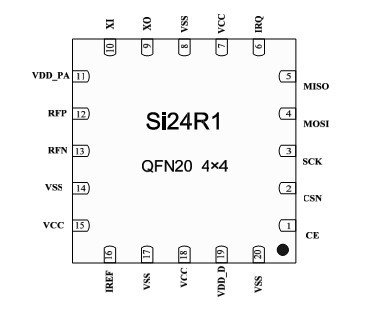

引腳封裝圖
典型應用原理圖
