當前位置：首頁->產品展示->功放IC->NS4249(AB類/D類切換、超低EMI、無需濾波器、內置立體聲耳機功能的3W雙聲道音頻功放IC） |
|
|
| 產品名稱： |

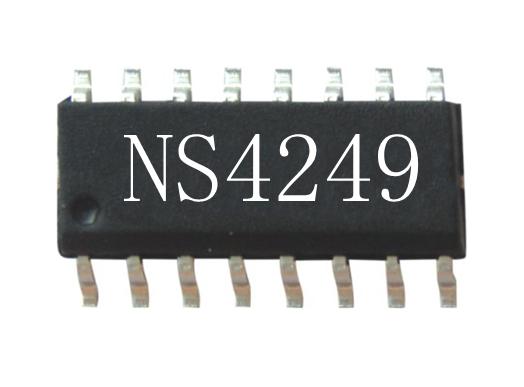

NS4249(AB類/D類切換、超低EMI、無需濾波器、內置立體聲耳機功能的3W雙聲道音頻功放IC） |
| 封裝形式： |
SOP-16 |
| 兼容型號： |
NS4248/LM4863 |
| 產品功能： |
2X3.0W/5V/3Ω |
產品規格書下載： NS4249.pdf |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
產品概述
NS4249是一款帶AB類/D類工作模式切換功能、超低EMI、無需濾波器、3W雙聲道音頻功放IC。另外，當耳機插頭接入插孔時，音頻功率放大器便以單端工作模式驅動立體聲耳機。通過一個控制管腳使芯片在AB類或者D類工作模式之間切換，以匹配不同的應用環境。即使工作在D類模式NS4249 采用先進的技術，在全帶寬范圍內極大地降低了 EMI 干擾，最大限度地減少對其他部件的影響。為簡化音頻系統的設計，NS4249的橋式聯接揚聲器放大模式及單端立體耳機放大模式都在同一芯片上實現。NS4249 無需濾波器的 PWM 調制結構及反饋電阻內置方式減少了外部元件、PCB面積和系統成本。NS4249內置過流保護、過熱保護及欠壓保護功能，有效地保護芯片在異常工作狀況下不被損壞。并且利用擴頻技術充分優化全新電路設計，高達 85%的效率更加適合于手機及其他便攜式音頻產品。NS4249提供 SOP16封裝，額定的工作溫度范圍為-40℃至85℃。引腳功能兼容NS4248/LM4863。
主要特性
AB類/D類工作模式切換功能
3W輸出功率（10% THD、5V電源、4Ω負載）
0.05%THD+N（1W輸出功率、5V電源）
優異的全帶寬EMI抑制能力
優異的“上電，掉電”噪聲抑制
高達 90%的效率
高 PSRR：-80dB（217Hz）
工作電壓范圍：2.2V～5.25V
過流保護、過熱保護、欠壓保護
立體聲耳機放大模式
SOP-16封裝
應用領域
手提電腦
臺式電腦
低壓音響系統
典型應用
|
|
| |
|
|
| |
| |
|
