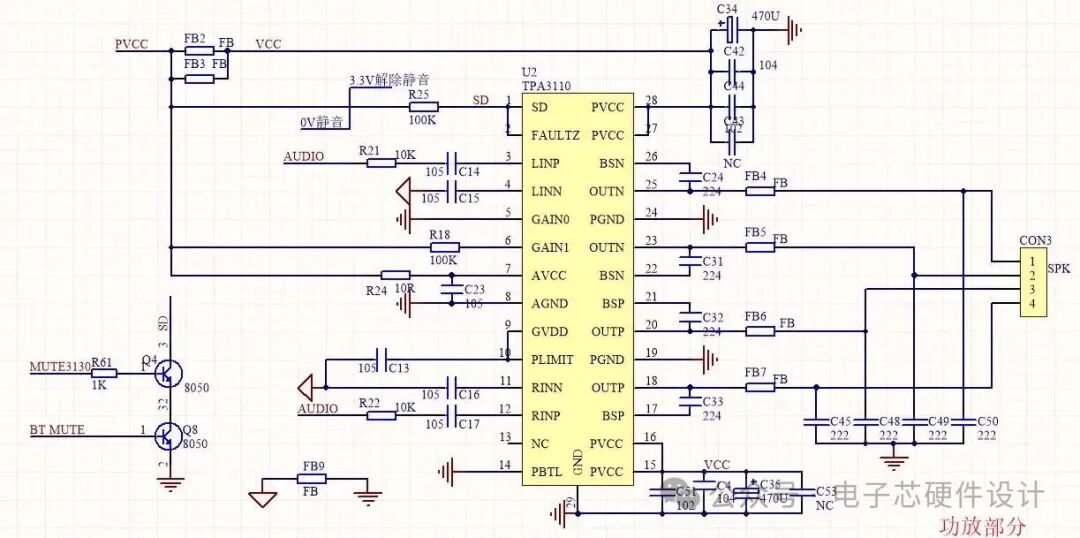

一、電源供電系統

1. 主功率供電（PVCC）：由外部PVCC經磁珠FB2/FB3濾波后，接入芯片28/7/腳，為功率輸出級提供能量，電壓范圍通常為8~26V（典型12/24V）。
2. 模擬供電（AVCC）：7腳AVCC為芯片內部模擬電路供電，由PVCC經R24(10Ω)限流+C23(10μF)濾波后提供，保障偏置電路和信號處理模塊的電源純凈度。
3. 驅動供電（GVDD）：9腳GVDD為柵極驅動電路供電，由AVCC派生而來，通過內部穩壓電路生成驅動功率管的柵極電壓。
4. 濾波網絡：芯片周邊的C34(470μF)、C42(104)、C44(104)等電解+陶瓷電容組合，構成π型濾波電路，抑制電源紋波和高頻噪聲；C35(470μF)、C54(104)則對15腳供電進行二次濾波，進一步降低電源干擾。

二、音頻信號輸入鏈路

1. 左聲道輸入：外部AUDIO左聲道信號經R21(10K)限流，通過C14(105)、C15(105)隔直電容（阻斷直流分量，僅傳輸交流音頻信號），分別接入芯片3腳LINP（左聲道正輸入）和4腳LINN（左聲道負輸入），形成差分信號對。
2. 右聲道輸入：外部AUDIO右聲道信號經R22(10K)限流，通過C16(105)、C17(105)隔直電容，接入芯片11腳RINN（右聲道負輸入）和12腳RINP（右聲道正輸入），同理形成差分信號對。
3. 阻抗匹配：R21/R22既限制輸入電流，又與芯片內部輸入阻抗匹配，避免信號反射和失真。

三、增益與限幅控制

1. 增益設置：5腳GAIN0接GND（低電平），6腳GAIN1經R18(100K)接PVCC（高電平），根據TPA3110的增益編碼規則（GAIN1/GAIN0組合對應不同增益），此配置下芯片固定增益為26dB（電壓放大倍數約20倍），可通過修改GAIN0/GAIN1的電平組合調整增益（可選18/20/22/26dB）。
2. 功率限幅：10腳PLIMIT為功率限制引腳，外部未接額外電阻（直接通過電容接地），默認配置為芯片最大輸出功率限制，可通過外接電阻調整限流閾值，防止輸出功率過大導致?lián)P聲器或芯片損壞。

四、功率輸出與揚聲器驅動

1. BTL模式使能：14腳PBTL為BTL模式選擇引腳,直接接地（低電平），使能BTL輸出模式（若接高電平則為單端輸出），左、右聲道分別以BTL方式驅動揚聲器。
2. 左聲道輸出：25腳OUTN（左聲道負輸出）和23腳OUTN（左聲道正輸出）為左聲道BTL輸出端，經C24(224)、C31(224)高頻濾波電容（濾除D類功放的PWM載波噪聲），再通過磁珠FB4/FB5抑制電磁干擾（EMI），最終接入揚聲器接口CON3的對應引腳。
3. 右聲道輸出：21腳OUTP（右聲道正輸出）和18腳OUTP（右聲道負輸出）為右聲道BTL輸出端，經C32(224)、C33(224)濾波+FB6/FB7磁珠抗干擾后，接入CON3的另一組引腳。
4. 輸出濾波與EMI抑制：C45/C48/C49/C50(222)為高頻吸收電容，進一步衰減PWM輸出中的諧波成分；磁珠FB4~FB7則抑制輸出線的射頻輻射，符合電磁兼容規范。

五、控制與保護邏輯

• 芯片2腳SD（Shutdown）為關斷/靜音控制引腳，高電平解除靜音，低電平進入靜音/關斷模式。
• 主靜音路徑：3.3V解除靜音信號經R25(100K)上拉至SD腳，若該信號為高電平，芯片正常工作；若輸入0V靜音信號，SD腳被拉低，芯片進入靜音狀態。
• 藍牙靜音聯動：BT MUTE信號控制三極管Q8(8050)和Q4(8050)組成的開關電路，當BT MUTE為高電平時，Q8導通→Q4導通，將SD腳拉低，實現藍牙音頻的靜音聯動控制；R61(1K)為基極限流電阻，防止三極管過流損壞。
