近日，MPS芯源系統（NASDAQ: MPWR）發布車規級薄膜晶體管液晶顯示器（TFT LCD）偏壓驅動器 —— MPQ5613D-AEC1。該產品通過了AEC-Q100 Grade 1可靠性認證，可廣泛適用于汽車TFT LCD型儀表盤、中控臺、抬頭顯示（HUD）等多種顯示屏應用場景。
隨著汽車智能化的飛速發展，車載顯示行業也呈現出快速增長趨勢。TFT LCD顯示屏作為主流技術，在汽車顯示屏應用中占比超過90%。MPQ5613D-AEC1作為一款專為汽車TFT LCD設計的偏壓驅動器，集成了4路輸出、VCOM緩沖器和柵極電壓整形等功能。

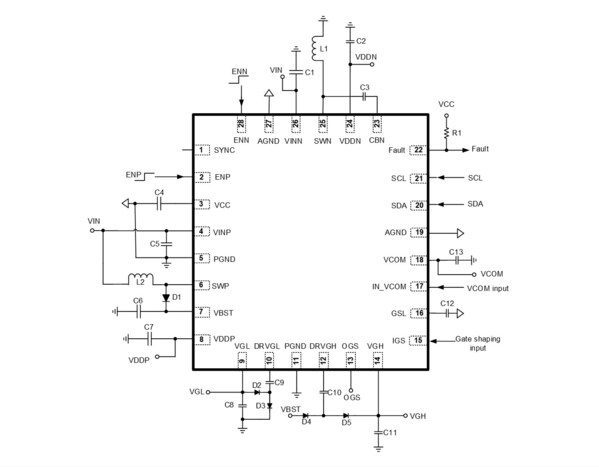

MPQ5613D-AEC1 典型應用圖
MPQ5613D-AEC1輸入電壓支持2.7 – 12V, 4路輸出模塊和VCOM緩沖器均支持電壓可調，升壓和升降壓模塊輸出電流最大可支持500mA，正向和負向電荷泵模塊輸出電流可達50mA，VCOM緩沖器輸出電流可達25mA。其升壓模塊支持2.7V到 21.8V寬輸出電壓范圍可調，升降壓模塊支持-0.7V到 -16.6V寬輸出電壓范圍可調，可驅動更大尺寸面板。
適配應用場景豐富
除了支持6檔可調的開關頻率（最大3MHz）外，MPQ5613D-AEC1同樣提供擴頻功能、支持升壓和升降壓模塊頻率同步和錯相（180º）控制方式，可以最大程度減小EMI。通過I2C 通訊接口任意配置VDDP, VDDN, VGH and VGL的上下電時序，MPQ5613D-AEC1可適配不同的應用場景。
保障設備穩定運行
MPQ5613D-AEC1強大的保護功能可保證設備的安全運行，具體功能包括輸入欠壓鎖定 (UVLO) 保護、SWP/SWN 逐周期限流保護、過溫保護 (OTP)、VDDP/VDDN/VGH/VGL 欠壓保護 (UVP)、VCOM 輸出過流保護 (OCP) 以及VDDP輸出限流保護。
小封裝的集成設計
在集成VCOM緩沖器和柵極電壓整形功能的基礎上，MPQ5613D-AEC1采用QFN (4mm x 5mm) 小封裝設計，可極大程度減小PCB面積并最大限度減少外部元器件的使用，從而節省BOM成本。

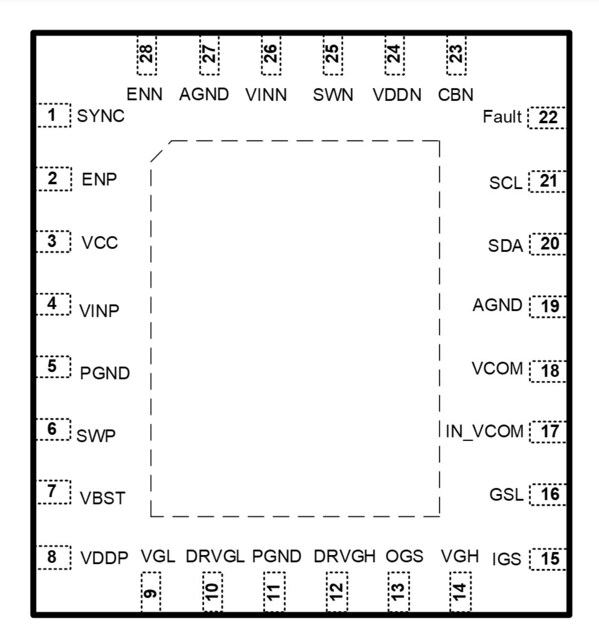

MPQ5613D-AEC1 封裝參考圖
針對汽車TFT LCD型儀表，中控，HUD等顯示屏應用，MPS還提供全局調光、分區調光等多種背光解決方案以滿足客戶的不同需求。
|
Part Number
|
VIN Range (V)
|
VOUT (Max) (V)
|
# of Channels
|
Ichannel (max) (A)
|
Dimming Modes
|
Digital Interface
|
Package
|
|
MPQ3362-AEC1
|
3 - 36
|
36
|
1
|
4
|
P-Dim, A-Dim
|
No
|
TSOT23-8
|
|
MPQ3359A-AEC1
|
3.5 - 40
|
45
|
1/2/3/4
|
150
|
P-Dim, A-Dim, Mix-Dim
|
No
|
QFN-20 (3x4) WF
|
|
MPQ3364-AEC1
|
3.5 - 36
|
45
|
4
|
150
|
P-Dim, A-Dim, Mix-Dim
|
I2C(3 Selectable IC
Address)
|
QFN-24 (4x4) WF
|
|
MPQ3365-AEC1
|
3.6 - 36
|
45
|
4
|
150
|
P-Dim, A-Dim, Mix-Dim,
I2C-Dim
|
I2C(3 Selectable IC
Address)
|
QFN-24 (4x4) WF
|
|
MPQ3365A-AEC1
|
3.6 - 36
|
45
|
5
|
150
|
P-Dim, A-Dim, Mix-Dim,
I2C-Dim
|
I2C(3 Selectable IC
Address)
|
QFN-24 (4x4) WF
|
|
MPQ3367-AEC1
|
3.5 - 36
|
45
|
6
|
150
|
P-Dim, A-Dim, Mix-Dim
|
I2C(1 Selectable IC
Address)
|
QFN-24 (4x4) WF
TSSOP-28EP
|
|
MPQ3367A-AEC1
|
3.5 - 36
|
45
|
6
|
150
|
P-Dim, A-Dim, Mix-Dim
|
I2C(3 Selectable IC
Address)
|
QFN-24 (4x4) WF
|
|
MPQ3359C-AEC1
|
3.5 - 40
|
Ext FET
|
1/2/3/4
|
160
|
P-Dim, A-Dim, Mix-Dim
|
No
|
QFN-20 (3x4) WF
|
|
MPQ3366C-AEC1
|
3.8 - 36
|
Ext FET
|
6
|
200
|
P-Dim, A-Dim, Mix-Dim,
I2C-Dim
|
I2C(4 Selectable IC
Address)
|
QFN-24 (4x4) WF
|
|
MPQ3368-AEC1
|
3.8 - 36
|
Ext FET
|
8
|
200
|
P-Dim, A-Dim, Mix-Dim,
I2C-Dim
|
I2C(4 Selectable IC
Address)
|
QFN-24 (4x4) WF
|
MPS全局調光背光驅動產品
|
Part Number
|
VIN Range (V)
|
LEDx ABS Voltage (V)
|
Channels
|
Ichannel (max) (mA)
|
Topology
|
Dimming Modes
|
Digital Interface
|
Package (mm)
|
|
MPQ3621-AEC1
|
3 - 11
|
12
|
48
|
50
|
Current
Source
|
16-Bit P-Dim,
7-Bit A-Dim
|
25MHz Serial
Interface
|
QFN-68 (8x8)
WF
|
|
MPQ3321-AEC1
|
3 - 22
|
24
|
48
|
80
|
Current
Source
|
16-Bit P-Dim,
7-Bit A-Dim
|
25MHz Serial
Interface
|
QFN-68 (8x8)
WF
|
MPS Local Dimming背光驅動產品
產品購買與技術支持
如對上述方案感興趣，MPS可為您提供MPQ5613D-AEC1的產品數據手冊、評估演示板等豐富技術資源支持。同時，如有其他解決方案需求，也歡迎訪問咨詢更多產品詳情。 |
