作者：Frederik Dostal，電源管理專家
摘要
這篇關于電源管理技巧的文章介紹了兩種電路，分別用于將正電壓轉換為負電壓和將負電壓轉換為正電壓。文章闡述了如何輕松修改降壓型穩壓器電路，以將正電壓轉換為負電壓；并介紹了如何輕松修改升壓轉換器，以將負電壓轉換為正電壓。
引言
電源轉換器常用于從現有電壓軌為電路生成穩定的電源電壓。在大多數應用中，電壓通過降壓轉換開關穩壓器降低。但有時候，電壓需要升高，而這通常利用升壓型轉換器實現。降壓和升壓這兩種拓撲結構應用于許多領域。
然而，有時電壓需要反相。在大多數情況下，需要將正電源電壓轉換為負電壓。這是為了給信號路徑中的傳感器供電，使其能夠處理具有正負電壓偏轉的信號。例如，+5V和-5V用作運算放大器的電源，以處理信號電壓。某些應用需要負電壓來安全關斷MOSFET的柵極。要從現有正電壓產生負電壓，圖1所示的反相拓撲是合適的方案。其中，正電壓被轉換為負電壓。這種電路結構簡單，不需要變壓器，可以利用標準降壓型開關穩壓器IC構建。降壓型穩壓器的輸出電壓連接至系統接地端，GND引腳電壓產生負電壓，該負電壓可通過電阻分壓器Rfb1和Rfb2進行調節。

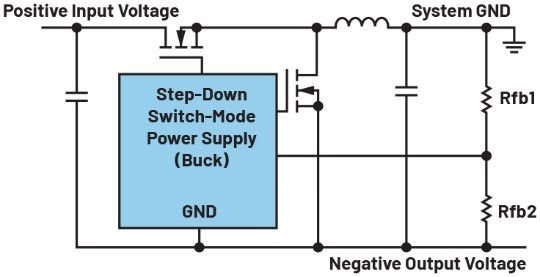

圖1.從正電壓產生負電壓的開關電源轉換器
除了這種應用之外，有時還需要將負電壓轉換為正電壓。一種常見應用是在電信領域，其中必須將-48 V轉換為+48 V。此外，在工業領域也有應用。針對這一需求，確實存在一種不需要變壓器的高效解決方案。圖2展示了一種反相升壓轉換器，它能從負電壓產生正電壓。它需要的不是降壓型穩壓器，而是升壓型穩壓器IC。電源電平必須以適當的方式設計，使得開關的相應體二極管沿正確的方向導通。

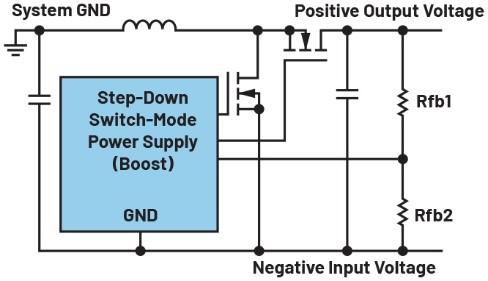

圖2.從負電壓產生正電壓的開關電源轉換器
為了高效地將負電壓轉換為正電壓并實現多種特性，需要額外的元器件。例如，不同的設置引腳需要電平轉換，以實現軟啟動或時鐘同步等功能。這些引腳上允許的電壓范圍取決于開關穩壓器IC的GND引腳，即負輸入電壓。

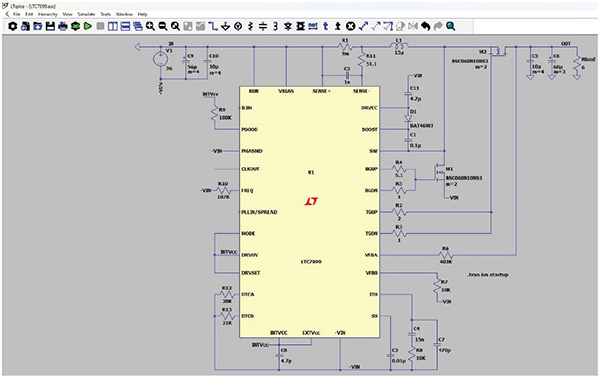

圖3.LTC7899電路的LTspice電路圖
為了在較高功率下也能實現平穩的切換，可以使用專用開關穩壓器IC來有效完成從負電壓到正電壓的轉換。LTC7899就是這樣的IC。它是一款開關電源升壓轉換器控制器，專為將負電壓轉換為正電壓而設計。它使用外部開關，而且同步工作，并在輸入和輸出之間提供高達135 V的極寬電壓范圍。圖3顯示了仿真程序LTspice®中的LTC7899反相電路實現方案，用戶可借助該軟件對電路進行仿真分析。
結語
無需變壓器也能輕松地使負電壓和正電壓反相。許多應用需要這樣的反相功能。目前已有多種簡單解決方案，也有眾多合適的電源轉換器IC可供選擇。然而，要設計高性能、易于使用的電路，使用LTC7899等特殊開關控制器將非常合適。 |
