靈活的限流設置，提升電阻性、電容性或電感性負載驅動能力

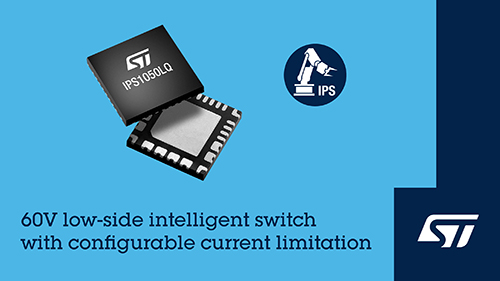

意法半導體 (ST)推出的IPS1050LQ低邊開關芯片提供靈活的過流保護功能，包括固定及可動態限流配置能夠安全處理高浪涌電流。該芯片輸出級最大額定電壓為65V，可用于可編程邏輯控制器 (PLC)、工廠自動化和數控機床等設備。
這款芯片有三個用于選擇動/靜態模式和設置限流值的引腳，可設置八個限流值。在靜態模式下，設置限流激活值和閾值有兩種方法：一種是使用外接電阻，另一種是使用微控制器GPIO端口或?qū)Ｓ眉呻娐?(ASIC)驅動這三個引腳。選擇動態模式的方法是在這三個引腳中的一個或多個引腳上連接一個電容，考慮到浪涌電流，初始限流最高可設為25A。限流值分段自動降低，直到限流值達到預設值為止，每個降流階段的持續時間取決于電容值。
IPS1050LQ基于意法半導體經過市場檢驗的 M0T5 VIPower 技術，典型導通電阻RDS(on) 僅為 25mΩ，為電阻性、電容性或電感性負載(包括符合 IEC 60947-5-1中的 DC-13標準負載)帶來高能效的開關操作。主動鉗位功能確保電感性負載在關斷時快速消磁，內部電氣安全功能包括欠壓保護、過壓保護、過載保護、短路保護、接地?cái)嚅_(kāi)檢測、Vcc 斷開檢測，以及帶有專用過熱指示器引腳的熱保護功能。
STM32 Nucleo 開發板的 X-NUCLEO-DOL10A1 擴展板卡讓開發人員能夠了解 IPS1050LQ的診斷功能和驅動能力，包括通過堆疊插接多個板卡來評測多通道模塊。
IPS1050LQ現已量產，采用6mm x 6mm QFN32L封裝。 |
