作者：Dawson Hua 公司：駿龍科技
隨著新能源車的不斷普及，普通大眾對新能源汽車接受度的提高，更低成本，更清潔的能源正在改變我們的生活。而電動車的電池安全性和續航里程成為不少消費者和廠家關注的問題。如果電池電量監測不準，電池管理系統失常，無法及時上報數據或者缺少必要的硬件保護，都有可能造成電池包的過充過放，致使電池損壞或者過溫造成嚴重的安全事故等。
ADI的電池解決方案能夠提供全溫度范圍內的高精度、高可靠性，并且支持ASIL-D的安全等級，在多變的電池包結構中提供完整的電池通道選擇，可以做到模組化的任意組合和連接。通過菊花鏈的連接方式使整個系統的線束連接更簡潔，更優化。
一、新能源汽車分類
由于不同的架構和各個廠家不同的理解，新能源汽車在名稱上會有些許出入，大體可分為:
- • 純電動汽車
- • 混合動力汽車
- • 弱混合動力汽車
- • 插電式混合動力汽車
- • 增程式混合動力汽車
本文論述的主要是以電池為原動力的新能源汽車。

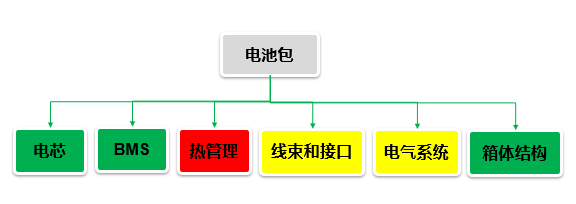

二、新能源汽車電池包介紹
電池包是新能源汽車的動力來源，為整車提供驅動能源，它主要是由金屬材質的電池包架構和多節串并聯的電芯組成。內部通過必要的熱管理和電氣線束連接實現完整的一體化結構，再通過電池管理系統進行監測和外部通訊。
三、BMS的組成和作用
現在的新能源汽車中共用的模塊有很多，在開發的過程中可以采用平臺化、模塊化的方式進行快速的搭建共享，提升開發的速度。電池管理系統也正在采用這種模塊化組合的方式。BMS屬于汽車中的二級模塊控制系統，由于不同的車型，不同的電池包架構會采用不同電池節數的模塊進行組合，因此對BMS電子控制系統的通用性有一定的要求。
BMS是電池包最關鍵的零部件，核心部分由硬件電路、底層軟件和應用層軟件組成。硬件主要由主板(BCU)、從板(BMU)和高壓板（HV-Board）三部分組成，從板主要用于監測每個單體的電壓狀態、溫度變化等。主控板主要用于控制從板，并和外部的整車控制器通訊。高壓板主要是采集電池包動力總線電流/總電壓、繼電器控制、電池包預充、充電控制等。
BCU 主要完成總電壓采集、絕緣檢測、繼電器驅動及狀態監測等功能。同時，通過CAN接口將結果傳輸?shù)絍CU。
主流的BMS測量參數和精度如下表所示：
|
架構
|
均衡方式
|
工作溫度范圍
|
電壓精度
|
電流精度
|
SOC測量精度
|
溫度測量范圍
|
電流測量范圍
|
|
主從結構
|
被動均衡
|
-40-85℃
|
0.1%FS
|
0.1%FS
|
5%
|
-40-125℃
|
0-±800A
|
四、ADI主流BMS產品和性能參數對比
|
Part Number
|
ADBMS6817M
|
ADBMS6815
|
ADBMS6833M
|
ADBMS6832M
|
|
Cell#
|
8
|
12
|
16
|
18
|
|
ISO-SPI
|
2Mbps
|
2Mbps
|
2Mbps
|
2Mbps
|
|
ADC
|
16Bit with programmable noise filter
|
16Bit with programmable noise filter
|
16Bit with programmable noise filter
|
16Bit with programmable noise filter
|
|
Full Temp（–40°C to +125°C） and Voltage Accuracy
|
±1.2mV(-40-85°C)
|
±1.5mV
|
±1.8mV
|
±1.8mV
|
|
Vin Range max(v)
|
50
|
75
|
80
|
85
|
|
sampling time all cells
|
304 μs
|
304 μs
|
304 μs
|
304 μs
|
|
Balancing
|
Passive（300 mA）
|
Passive
|
Passive
|
Passive
|
|
Communication
|
SPI/Daisy Chain
|
SPI/Daisy Chain
|
SPI/Daisy Chain
|
SPI/Daisy Chain
|
|
Communication Isolation
|
Trans and Cap
|
Trans and Cap
|
Trans and Cap
|
Trans and Cap
|
|
AEC-Q100
|
Yes
|
Yes
|
Yes
|
Yes
|
下文將會以ADBMS6815（LTC6804的升級版）及ADBMS6832M 為例，介紹ADI最新車規級BMS產品優勢。
ADBMS6815 （LTC6811的升級版）
1）基于ADI最新第五代技術；
2）支持12通道，同時向下layout兼容（8路、6路）；
3) 可以為后續不同平臺間的切換提供最具性價比的選擇；
4）支持最大300mA內置均流，節省外置Mos的成本；
5）支持ASIL-D，輕松幫助客戶實現系統級ASIL-C；
6）與LTC2950及其他LTC681x系列無縫兼容，方便和簡化軟件的工作量；
7）高性價比， 提供及時的技術支持服務；
8）在國內外的幾家汽車大廠中得到廣泛認可，例如，比亞迪，上汽，吉利汽車等
ADBMS6832M
1）支持18通道，是目前主流車規級單芯片的18路解決方案；
2）高采樣精度（±1.8mV）;
3）提供bus bars接入，帶10個GPIO口；
4）高可靠性，可耐受無外部保護的熱插拔；
5）外圍電路成本較低（無需高壓濾波電容）
六、典型解決方案系統框圖
七、總結
目前，市面上的電池管理方案各式各樣，尤其是在新能源汽車對安全可靠性日益嚴格的環境下，ADI多年技術累積的電池管理解決方案顯得尤為重要。在對單體電池的采樣精度，豐富的采樣通道和組合，ADI獨有的ISO-SPI菊花鏈連接方式以及可靠性設計方面，都受到終端客戶的青睞，在業界享有良好的口碑。通過以上的闡述，相信您對新能源汽車電池管理方面的應用有了一定的了解。假如您對這方面感興趣，請與駿龍科技當?shù)氐霓k事處聯系，或發送郵件至inquiry.cytech@macnica.com，駿龍科技公司愿意為您提供更詳細的技術解答。 |
