| GT4798具有低電阻接地開關及FM能力的音頻耳機模擬開關 |
|
|
| 文章來源：永阜康科技 更新時間：2025/11/3 11:51:00 |
在線咨詢： |
| |
產品介紹
GT4798是一款音頻耳機模擬開關，用于檢測3.5毫米配件并通過外部控制模塊切換SLEEVE和RING2引腳。GT4798的主要結構是一組單刀雙擲開關，在SLEEVE和RING2引腳分別有對地的低阻抗MOSFET，電阻低至70mΩ，保證了極低的音頻信號串?dāng)_。該芯片的接地MOSFET設計支持 FM 信號直通，使得在移動音頻應用中，耳機接地線可作為FM天線使用。耳機通道的電阻為5Ω，總諧波失真為0.01%，在20KHz下通道間串?dāng)_為-110dB，極大提升了音頻信號傳輸?shù)姆�(wěn)定性。
GT4798采用WLCSP-9封裝，工作溫度范圍為-40℃ ~ +85℃，適用于手機、平板電腦和筆記本電腦等場景中。
功能特性
電源電壓：2.6V ~ 5.0V
靜態電流：2μA
MIC開關電阻：5Ω
接地MOSFET電阻：70mΩ
接地MOSFET帶寬：100MHz
PSRR：100dB@217Hz
通道間串?dāng)_：-110dB@20KHz
關斷隔離度：-110dB@20KHz
總諧波失真：0.01%

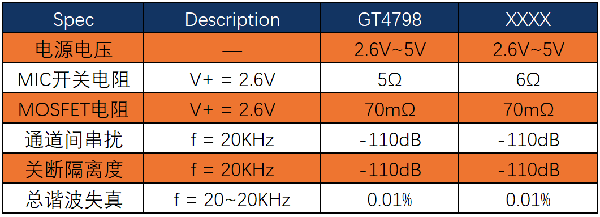

產品優勢
典型應用
|
| |
|
|
|
|
|
| |
| |
| |
 |
