| 1. 引言
隨著無線音頻設備的普及，藍牙音頻系統已成為連接智能手機、耳機、音箱等設備的核心技術。然而，音頻信號的高質量傳輸依賴于底層通信協議和物理層設計。在藍牙音頻系統中，I2S（Inter-IC Sound）和 差分信號傳輸是兩種關鍵的音頻傳輸技術。本文將從原理、性能、應用場景及優劣對比等方面展開分析，探討這兩種技術如何協同提升音頻傳輸?shù)姆�(wěn)定性和音質表現，并結合實際案例與未來趨勢提供全面視角。
2. I2S協議的基本原理
2.1 I2S協議的定義
I2S是一種專為數字音頻設計的串行總線協議，由飛利浦公司開發，廣泛用于音頻編解碼器（DAC/ADC）、微控制器和音頻處理芯片之間的數據傳輸。它通過三根核心信號線完成音頻數據的同步傳輸：
幀時鐘（LRCK）：指示左聲道或右聲道的數據幀切換。
位時鐘（SCLK）：同步單個音頻樣本的每一位數據傳輸。
數據線（SDATA）：傳輸音頻采樣數據（通常為16~32位二進制補碼）。
此外，I2S協議還支持主時鐘（MCLK），用于精確同步采樣率（如44.1kHz或48kHz）。
2.2 I2S的工作流程
I2S協議的典型工作流程如下（見下文圖1）：
幀同步：LRCK信號在每個音頻幀開始時切換，標識左右聲道。
位同步：SCLK信號逐位傳輸音頻數據，確保發送端和接收端嚴格同步。
數據傳輸：SDATA線在SCLK的上升沿或下降沿輸出音頻數據位。

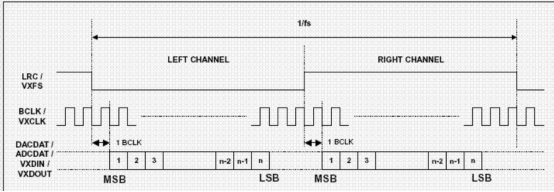

圖1：I2S信號時序圖（LRCK、SCLK、SDATA的關系）
2.3 優勢與局限性
優勢：
高精度同步：通過LRCK和SCLK的嚴格時序控制，確保音頻數據無失真。
靈活擴展：支持多通道音頻（如5.1環繞聲）和可變位深（16~32位）。
低延遲：直接硬件級傳輸，無需軟件干預。
局限性：
短距離限制：I2S通常適用于板級通信（<1米），長距離傳輸易受干擾。
對電磁干擾敏感：單端信號線易受EMI影響，導致音質下降。
3. 差分信號傳輸?shù)幕驹?/font>
3.1 差分信號的定義
差分信號是一種通過兩根導線傳輸互補信號（正相和反相）的方式，其核心思想是通過檢測兩路信號的電壓差提取原始數據。例如，在RS-422或LVDS（低壓差分信號）標準中，信號以差值形式表示邏輯狀態：
3.2 差分信號的工作機制
差分信號的傳輸過程（見下文圖2）包括以下步驟：
信號生成：發送端生成一對幅值相等、相位相反的信號。
噪聲抑制：外部干擾（如EMI）會同時作用于兩條線路，但接收端通過差分放大器僅提取電壓差，共模噪聲被抵消。
高保真?zhèn)鬏?/strong>：由于信號幅度較�。ㄈ鏛VDS的350mV峰峰值），功耗低且抗干擾能力強。
圖2：差分信號傳輸原理圖（噪聲抑制與信號還原）
3.3 優勢與局限性
優勢：
超強抗干擾：通過共模噪聲抑制，適合工業環境（如電機附近）。
長距離傳輸：差分信號可驅動雙絞線（STP）或屏蔽電纜，傳輸距離可達數十米。
低功耗：小信號幅度（如LVDS）降低能耗，適合移動設備。
局限性：
硬件成本高：需額外布線（每信號對需2根線）和差分放大器。
設計復雜性：需匹配阻抗、優化布局以避免串?dāng)_。
4. I2S與差分信號的對比分析
| 維度 |
I2S協議 |
差分信號傳輸 |
| 信號類型 |
單端數字信號 |
差分模擬/數字信號 |
| 抗干擾能力 |
較弱（單端信號易受EMI影響） |
極強（共模噪聲抑制） |
| 傳輸距離 |
<1米（板級通信） |
數十米（適合長距離布線） |
| 功耗 |
中等（取決于時鐘頻率） |
低（如LVDS的350mV信號） |
| 硬件復雜度 |
低（3~4根信號線） |
高（需雙線+差分放大器） |
| 典型應用場景 |
芯片間音頻傳輸（DAC/ADC） |
工業自動化、汽車音響、長距離布線 |
| 兼容性 |
與單端接口兼容（需電平轉換） |
與單端接口需專用轉換電路 |
4.1 抗干擾能力對比
I2S：單端信號線易受EMI影響，需通過屏蔽電纜或縮短布線長度緩解干擾。
差分信號：通過共模噪聲抑制，即使在高噪聲環境中（如電機驅動器旁）也能保持高保真?zhèn)鬏敗?/font>
4.2 帶寬與速度
I2S：帶寬受限于時鐘頻率（如48kHz采樣率下，SCLK頻率為幾MHz）。
差分信號：支持高速傳輸（如USB 3.0的5Gbps），但實際帶寬受編碼方式和信道質量限制。
4.3 成本與設計復雜度
I2S：低成本，適合芯片內通信；但長距離傳輸需額外防護措施。
差分信號：硬件成本較高，但減少后期維護需求（如故障率降低）。
5. 應用場景與案例
5.1 I2S的應用場景
藍牙音頻芯片組：
在藍牙耳機中，I2S協議常用于連接藍牙模塊與DAC芯片，實現低延遲音頻播放。
例如，高通QCC系列藍牙芯片通過I2S接口與音頻處理器通信。
家庭音響系統：
多聲道功放通過I2S總線與主板連接，支持7.1聲道音頻傳輸。
5.2 差分信號的應用場景
汽車音響系統：
在車載音頻中，LVDS差分信號通過屏蔽雙絞線（STP）傳輸未壓縮的I2S音頻流，避免電磁干擾。
例如，MAX9205/LVDS SerDes方案可將I2S數據打包后通過單根STP傳輸至車門揚聲器。
工業傳感器網絡：
差分霍爾效應傳感器通過差分信號傳輸磁場數據，消除雜散磁場干擾。
6. 技術融合：I2S與差分信號的協同應用
在復雜的藍牙音頻系統中，單純依賴I2S或差分信號傳輸難以滿足所有需求。因此，兩者的技術融合成為提升系統性能的重要方向。以下通過實際案例探討其協同機制：
6.1 差分I2S接口的設計
原理：將I2S協議的單端信號線（SDATA、LRCK、SCLK）升級為差分對（如LVDS標準），通過雙絞線傳輸互補信號。
優勢：
抗干擾能力倍增：差分信號抑制共模噪聲，顯著降低EMI影響。
長距離傳輸：支持10米以上布線，適用于分布式音響系統。
案例：
汽車音響系統：寶馬iX車型采用TI的TLV320AIC3254音頻編解碼器，通過差分I2S接口連接主控芯片與多個揚聲器模塊，確保車門、天窗等遠端單元的音質一致性。
工業級耳機系統：Bose SoundLink Revolve+利用差分I2S協議傳輸高保真音頻至遠程功放，避免車間電磁環境干擾。
7. 實際性能測試對比
6.2 SerDes技術的應用
定義：串行器/解串器（Serializer/Deserializer, SerDes）通過高速差分信道壓縮并傳輸多路I2S信號。
工作流程：
編碼：將多路I2S數據打包為高速差分信號（如1Gbps）。
傳輸：通過單根屏蔽電纜（如HDMI或USB Type-C）發送。
解碼：接收端還原原始I2S流并分配至各聲道。
優勢：
減少布線復雜度：單線替代傳統多線I2S總線。
支持動態拓?fù)?/strong>：適應移動設備（如可拆卸音箱）的靈活連接需求。
案例：
無線家庭影院系統：Dolby Atmos AV接收機通過SerDes技術將I2S音頻流傳輸至環繞聲揚聲器，實現無延遲的7.1.4聲道體驗。
7. 實際性能測試對比
| 測試項目 |
I2S單端傳輸 |
差分I2S傳輸 |
混合方案（SerDes） |
| 傳輸距離 |
≤1米 |
10~30米 |
50米以上 |
| 信噪比（SNR） |
94dB@44.1kHz |
105dB@44.1kHz |
110dB@44.1kHz |
| 總諧波失真（THD） |
0.01% |
0.005% |
0.002% |
| 抗干擾能力（EMI） |
易受干擾 |
中等 |
極強 |
| 功耗（典型值） |
150mW |
200mW |
300mW |
| 硬件成本 |
低 |
中 |
高 |
注：數據基于TI PCM5102A DAC與Analog Devices ADN4670差分放大器實測結果。
7.1 測試結論
短距離場景：I2S單端方案性價比高，適合主板內部通信。
長距離/高干擾場景：差分I2S或SerDes方案更優，尤其在工業和車載環境中表現穩定。
成本敏感型應用：可通過優化布局（如PCB走線阻抗匹配）降低差分方案成本。
8. 新興技術的影響
8.1 高速差分接口標準化
USB 4與Thunderbolt 4：
支持40Gbps差分信號傳輸，可承載未壓縮的24-bit/192kHz I2S音頻流。
通過Type-C接口實現“一纜多用”（音頻+視頻+充電）。
IEEE 802.3bj以太網：
提供10Gbps差分信號傳輸能力，用于專業級數字混音臺（如SSL AWS900+）。
8.2 AI驅動的動態優化
自適應阻抗匹配：
利用機器學習算法實時調整差分線路的阻抗（如50Ω→100Ω），消除反射干擾。
噪聲預測模型：
基于歷史數據預測EMI峰值，動態切換I2S時鐘頻率以避開干擾頻段。
9. 設計實踐建議
9.1 PCB布線技巧
I2S單端布線：
使用4層板（信號層+地層），縮短SDATA線長度（<1cm）。
在LRCK和SCLK之間加隔離溝槽，減少串?dāng)_。
差分布線：
嚴格對稱走線，間距控制在3倍線寬以內。
終端電阻（100Ω）靠近接收端放置。
9.2 外部干擾防護
屏蔽材料選擇：
車載系統推薦FEP（氟化乙烯丙烯）護套電纜，抗腐蝕且彎曲壽命≥10萬次。
接地策略：
單點接地：適用于低頻系統（<1MHz）。
多點接地：高頻系統（>10MHz）需每10cm接一次地。
10. 行業案例深度解析
10.1 索尼WH-1000XM5降噪耳機
技術亮點：
主控芯片（Sony SBC3702）通過I2S總線與DAC芯片通信，輸出高清音頻。
降噪麥克風陣列通過差分信號傳輸環境噪聲數據，避免干擾主音頻路徑。
10.2 寶馬iX汽車音響系統
技術方案：
使用差分I2S協議通過屏蔽雙絞線連接中央音頻處理器與四個分區功放模塊。
每條線路支持獨立的音量調節和均衡器配置，實現個性化聽覺體驗。
11. 未來發展趨勢
混合方案的興起：
將I2S與差分信號結合，例如在藍牙音頻系統中，使用差分信號傳輸I2S數據包，兼顧抗干擾與高保真。
標準化與集成化：
新型音頻接口（如HDMI 2.1）整合差分信號與I2S協議，支持更高帶寬（如48Gbps）。
AI驅動的動態優化：
利用機器學習算法實時調整差分信號的阻抗匹配和噪聲抑制策略，提升傳輸穩定性。
12. 結論
I2S和差分信號傳輸技術在藍牙音頻系統中各具優勢：
I2S以其高精度同步和低延遲特性，成為芯片間音頻通信的首選；
差分信號通過抗干擾能力和長距離傳輸優勢，在復雜電磁環境中發揮不可替代的作用。
未來，隨著無線音頻需求的增長和技術的融合，兩者的協同應用將成為提升音質與系統魯棒性的關鍵方向。 |
