SGM42618

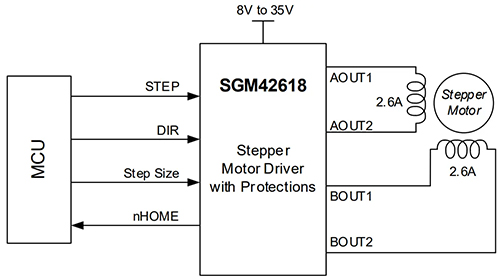

是一款高性能的雙極性步進電機驅動器，專為打印機、掃描儀和機器人等設備的自動定位和運動控制而設計。該驅動器集成了兩個H橋，分別用于驅動雙極性步進電機的兩個電機繞組，內部集成細分控制邏輯電路，通過斬波控制繞組兩端的電壓來精確調節電機繞組電流。
該驅動器提供步進（STEP）和方向（DIR）輸入接口，便于與各種控制器無縫連接。此外，還提供兩個細分配置引腳（USM0 和
USM1），用于靈活選擇細分數。
通過在 DECAY
輸入端施加適當?shù)碾妷�，用戶可以選擇快衰、慢衰和混合（先快后慢）衰減模式。同時，芯片還集成自動衰減模式，可以自適應地適配不同規格參數的步進電機，節省開發和調試時間�？删幊滔[時間和關斷時間，以及多樣化的衰減模式選擇，使得該驅動器極為靈活，能夠驅動各種步進電機，每個繞組的電流可高達
2.6A。
在技術規格方面，SGM42618 的電機電源電壓范圍為 8V 至 35V，每個繞組的電流可高達 2.6A。+25℃ 環境溫度下導通電阻僅為
0.4Ω（高邊+低邊），能夠有效降低能耗并提高效率。支持 1、1/2、1/4、1/8、1/16 和 1/32
多種細分步進模式，滿足不同應用場景的精確控制需求。電壓欠壓鎖定（UVLO）功能涵蓋 VM、VCC、VCP、VGD
等供電電壓，該驅動器還具備全面的保護功能，包括過流保護、短路保護、欠壓鎖定和過溫關斷，進一步增強了設備在各種工作條件下的可靠性和安全性。
該驅動器采用符合環保理念的 TSSOP-28（裸露焊盤）綠色封裝，具有良好的散熱性能和環境友好性。
