概要
CS8725E是-款4X45W四通道D類音頻功率放大器，其可以兼容2.0/2.1/4.0多聲道音頻應用，這款器件在底部設計了散熱焊盤，在供電電壓24V的情況下，8Ω負載最大可以輸出4x42W的連續功率.
CS8725E具備先進的EMI抑制技術，它采用表面貼裝技術，只需少量的外圍器件，便使系統具備高質量的音頻輸出功率。
CS8725E內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。
CS8725E最高可達92%以上的效率，36V以上的耐壓設計微芯片提供了超高的可靠性，可以有限的降低生產過程中的不良比例。
CS8725E提供了特殊的EFA40封裝形式供客戶選擇，合適的封裝尺寸為客戶安裝散熱器件提供了最大的方便，其額定的工作溫度范圍為-40℃至85℃。
描述
輸出功率：4通道
VDD=16V@RL = 4Ω THD+N=10% 4x33W
VDD=24V@RL = 8Ω THD+N=1% 4x42W
VDD=25V@RL = 8Ω THD+N=1% 4x36W
輸出功率：2.1應用：VDD=24V, THD+N=1%
PO=2x34W RL=8Ω（高音） PO=70W RL=4Ω（低音）
輸出功率：2.0應用
VDD=20V@RL=4Ω THD+N=1% 4x43W
VDD=22V@RL=4Ω THD+N=1% 4x50W
●單電源供電，寬電源電壓范圍：5V-28V
●音頻系統帶濾波網絡，靜態電流小于100mA@24V
●高可靠性設計：36V耐壓設計
●單芯片可實現2.0,2.1,4.0等各種音響組合
●效率92% @PVCC=26V RL=8Ω PO=2x20W
●良好短路保護和具備自動恢復功能的溫度保護
●良好的失真和防噗聲功能
●增強型封裝設計：底部散熱焊盤的EFA40特殊設計
應用
車載音頻、家庭音響系統、緊急呼叫等。
管腳排列以及定義
典型應用圖

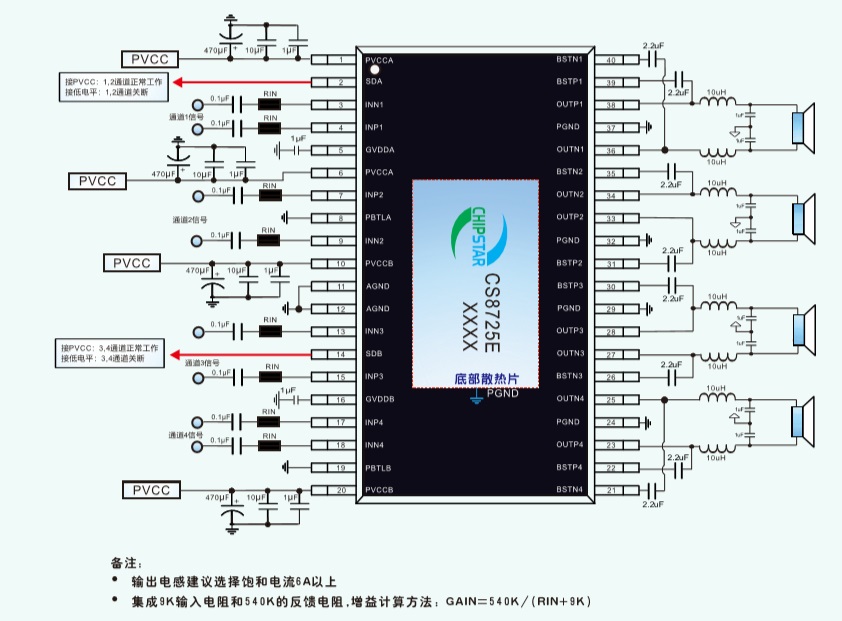

四通道

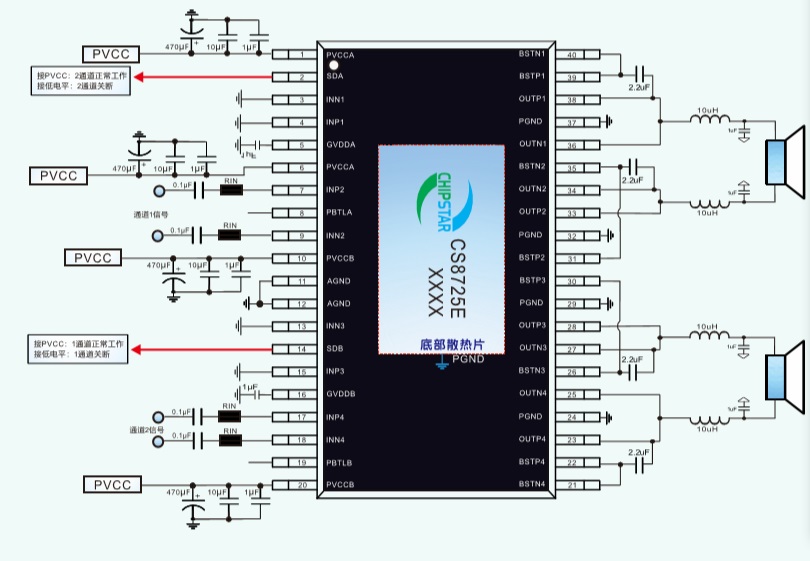

2.0通道

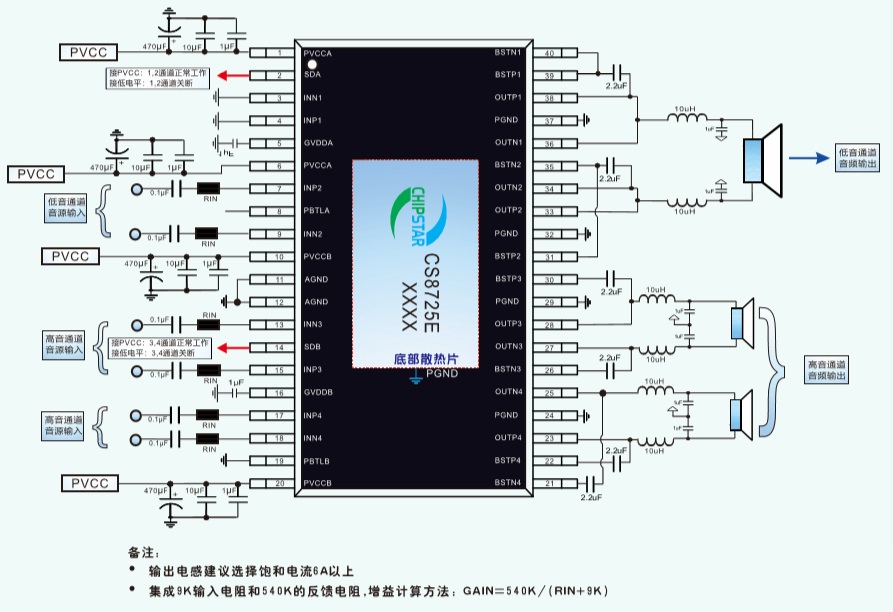

2.1通道
