產品概述
隨著工業自動化控制和精密儀器儀表對信號測量精度的要求不斷提升，需要實現微伏級微弱信號的穩定放大與處理，醫療診斷設備和科學實驗裝置也需要高精度的信號采集鏈，而設計這些系統，都需要用到高精度的運算放大器。
力芯微推出的高精度運算放大器ET85502實現了以往僅見于高端的自歸零或斬波穩定放大器的性能優勢，以低成本實現了高精度，且無需外接電容。ET85502是一款雙路低壓（2.7V至5V）的運算放大器，具有軌到軌輸入和輸出擺幅能力。其在工作溫度范圍內失調電壓僅為1μV且漂移低至0.005μV/°C，近乎零漂移的特性使得醫療設備、溫度/位置/壓力傳感器以及應變片放大器等都能顯著受益。
產品特性
-
• 電源電壓范圍：2.7V~5V；
-
• 增益帶寬積(GBP)：1.5MHz;
-
• 低輸入失調電壓(VOS)：1μV；
-
• 低輸入失調溫漂：0.005μV/°C；
-
• 低輸入偏置電流(IB)：20pA；
-
• 低功耗(IQ)：770μA/Channel；
-
• 支持軌到軌輸入和輸出；
-
• 高共模抑制比，電源抑制比(CMRR, PSRR)：130dB;
-
• 輸出擺率(SR)：0.5V/μs；
-
• 共模輸入電壓范圍包括負電源軌到正電源軌；
-
• 擴展級工業溫度范圍：-40°C ~ 125°C；

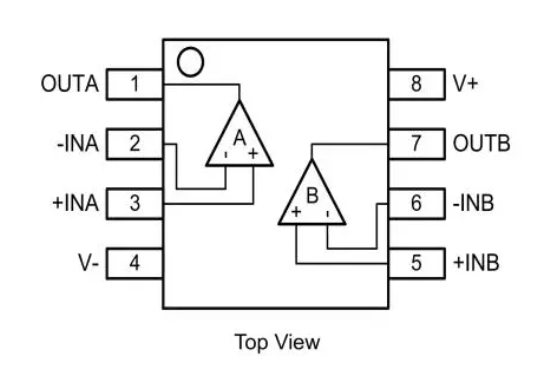

管腳定義
典型應用
|
