產品概述
ET5C001YB 器件是一款低噪聲 (6µVRMS)、低壓降線性穩壓器 (LDO)，可提供 3A 電流，同時最大壓降僅為 260mV。該器件的輸出電壓可通過外部電阻分壓器進行調節，范圍為 0.8V 至 5.15V。
ET5C001YB 集低噪聲 (6µVRMS)、高 PSRR 和高輸出電流能力等特性于一體，因此非常適合為雷達功率和信息娛樂等應用中的噪聲敏感型組件供電。此器件的優秀性能可抑制電源產生的相位噪聲和時鐘抖動，因此非常適合為射頻放大器、雷達傳感器和芯片組供電。射頻放大器尤其受益于該器件的高性能和 5.0V 輸出能力。
對于需要以低輸入和低輸出 (LILO) 電壓運行的數字負載，例如專用集成電路 (ASIC)、現場可編程門陣列 (FPGA) 和數字信號處理器 (DSP)，ET5C001YB 所具備的極高的精度（在負載和溫度范圍內可達 1%）、遙感功能、出色的瞬態性能和軟啟動能力可確保實現出色的系統性能。
ET5C001YB器件的多功能性使其非常適合許多嚴苛的應用。由于其優秀的性能其輸出可以作為ET51200的VREFIN以及VLDOIN端口的供電，進行聯合使用；使得整個應用擁有出色的系統性能。
產品特性
-
輸入電壓范圍：
電源電壓1.1~5.5V
偏置電壓3.0~5.5V
-
輸出電壓范圍：
使用輸出電壓選擇腳可調0.8~3.95V
或使用外部分壓電阻可調：0.8~5.0V
-
超低Drop：260mV @ 最大負載3A
-
PSRR：40dB@1MHz
-
超低噪聲：6µVrms
-
可編程軟啟動輸出
-
用于監視輸出穩壓的 PGOOD
-
內置欠壓鎖定
-
極佳的輸入和負載瞬態響應具有輸出短路、輸出限流、過溫保護和輸出自動放電功能
-
封裝：QFN20(5×5) 帶有散熱焊盤的 20 引腳封裝

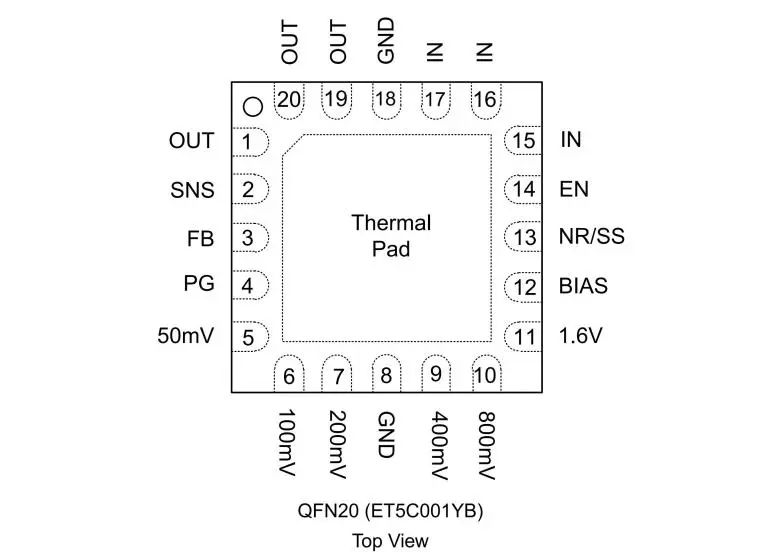

管腳定義

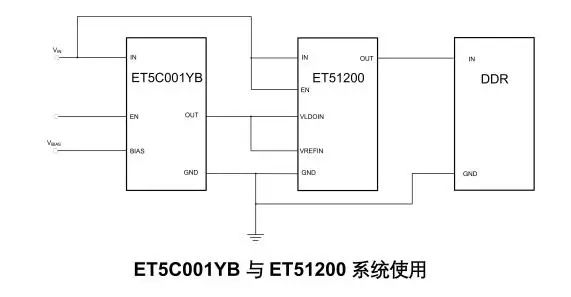

典型應用
|
