引言
不論是汽車娛樂還是家庭影院系統市場，消費者始終要求有更多的通道和揚聲器，每個通道還要能夠處理更高的音頻功率水平。除了更高的功率，消費者還不斷要求改善聲音質量，減少失真和噪聲，以及通道之間出色的隔離效果。但是，在多通道設計中，通常需要使用多顆功放芯片、這樣更多的元件，并占用更大的電路板空間。結果導致外圍元件多、應用復雜。
因此，為盡可能減少高性能多通道音頻系統的功耗和簡化相關的溫度管理，電子工程師一直希望借助高效率的多聲道D類功放芯片，來簡化應用線路，節省PCB面積。深圳市永阜康科技有限公司一直專注于音頻領域的耕耘，現在大力推廣一款4X70W四通道D類音頻功放IC-CS8726E,工作電壓4.5V-28V，兼顧2.0/2.1/4.0多聲道音頻應用，這款器件在頂層設計了散熱焊盤，焊盤上連接散熱器后在供電電壓24V的情況下，最大可以輸出4x70W的連續功率.提供了特殊的EFB40封裝形式供客戶選擇，合適的封裝尺寸為客戶安裝散熱器件提供了最大的方便，其額定的工作溫度范圍為-40℃至85℃。
CS8726性能特點
輸出功率（THD+N=10%）
VDD = 24V@RL = 4 Ω THD+N=10% 4x75W
VDD = 24V@RL = 4 Ω THD+N=1% 4x62W
VDD = 26V@RL = 4 Ω THD+N=1% 4x70W
VDD = 28V@RL = 4 Ω THD+N=1% 4x60W
單電源供電，寬電源電壓范圍：5V-28V
音頻系統帶濾波網絡，靜態電流小于15mA@24V
高可靠性設計：36V耐壓設計
單芯片可實現2.0、2.1、4.0等各種音響組合
效率92% @PVCC=26V RL=8Ω PO=2x20W
良好短路保護和具備自動恢復功能的溫度保護
良好的失真和防噗聲功能
增強型封裝設計：頂層散熱焊盤的特殊設計
CS8726應用信息

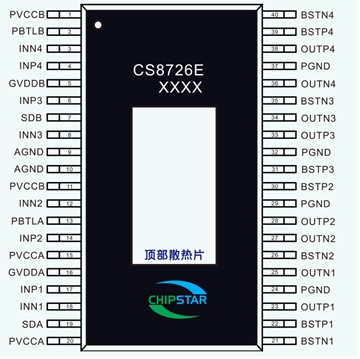

1、CS8726腳位定義圖

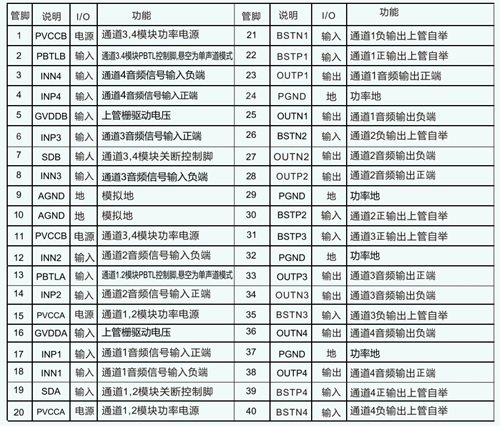

2、CS8726管腳說明

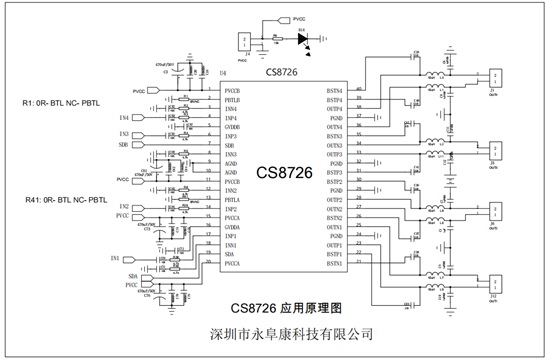

3、CS8726 DEMO 應用示意圖

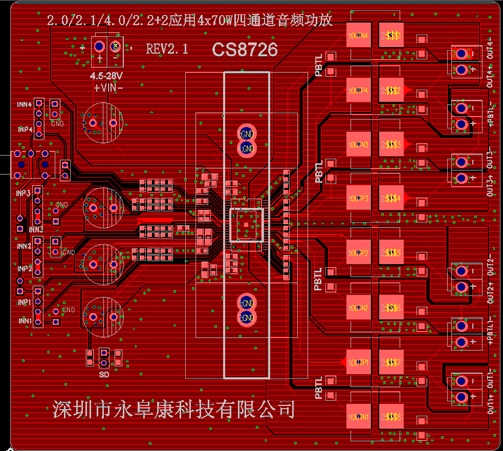

4、CS8726 DEMO板PCB頂層設計圖

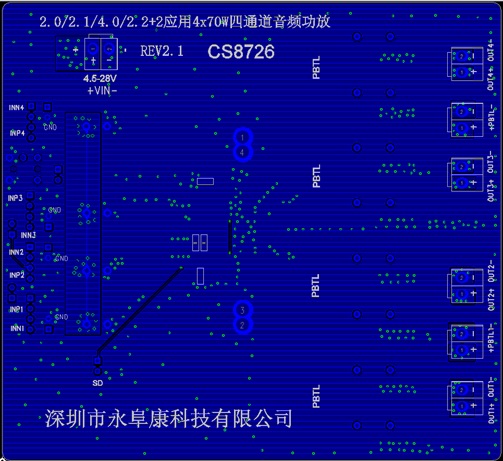

5、CS8726 DEMO板PCB底層設計圖

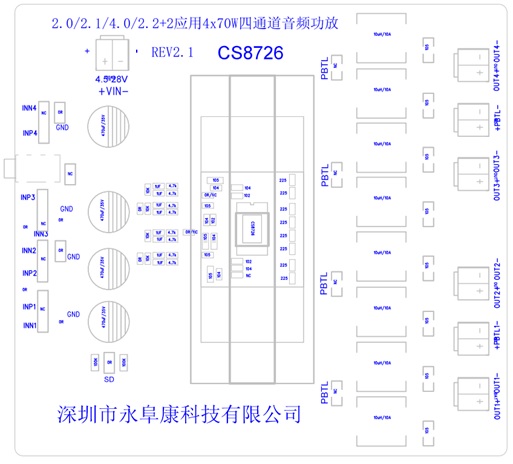

6、CS8726 DEMO板貼片圖

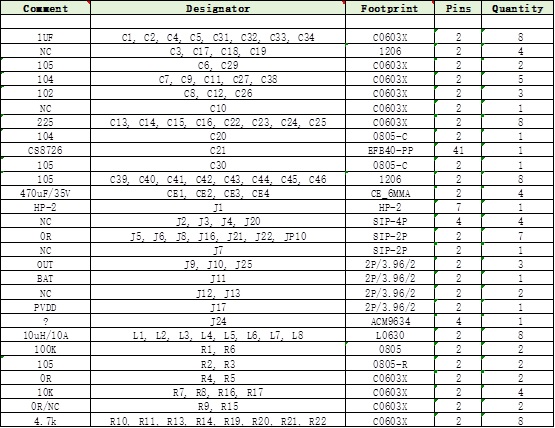

7、CS8726 DEMO板物料清單

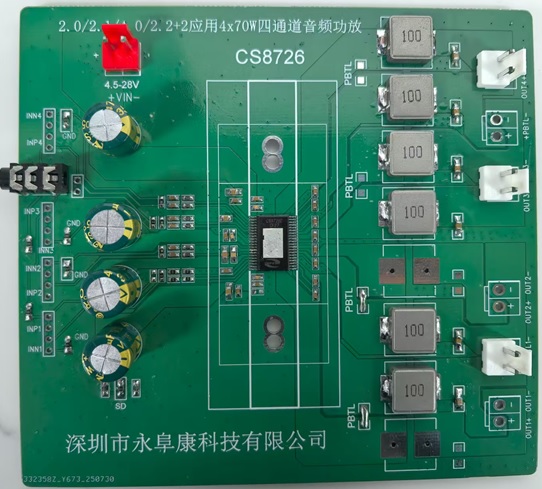

8、CS8726 DEMO板實物圖
