產品概述
在智能家電與便攜設備追求極致視覺體驗的今天，力芯微推出16×8恒流LED矩陣驅動芯片ET61128，該芯片以精準電流控制、高效通訊、智能保護系統和低功耗設計等亮點，廣泛應用于家電、智能便攜設備及玩具等領域，為各類顯示需求提供高效解決方案。
ET61128的工作電壓為2.7~5.5V，最大支持16×8陣列顯示，可驅動128個LED，16路恒流輸出，電流最大達49.2mA，通過外接電阻可以靈活調節輸出電流。芯片支持全局32檔電流調節，以及每通道4檔獨立微調，能夠精準匹配多樣LED負載。每點還支持256級PWM精細調光，實現平滑漸變與動態效果，提升用戶體驗，滿足多樣化亮度需求。
ET61128采用標準I²C接口，支持400KHz高速通訊，具備連續讀寫功能，4個片地址可選，方便多設備協同工作。芯片內部集成開短路檢測、軟硬件關斷、擴頻及消隱功能，確保系統穩定運行，延長LED壽命。靜態電流低至3mA，關斷模式功耗僅3uA，延長電池設備續航。封裝采用QFN32（4mm×4mm）和LQFP32（7mm×7mm），可適應不同空間需求。
產品特性
-
• 電源電壓范圍 2.7~5.5V
-
• 最大應用點陣16×8，最大驅動128個LED
-
• 16路恒流驅動，輸出電流最大49.2mA
-
• 利用一個外接電阻，可設置電流輸出值
-
• 整體電流支持32檔調節
-
• 每一路恒流通道支持4檔調節
-
• 每點支持256級輝度調節
-
• I²C通訊接口，400KHz通訊速率，具有4個片地址
-
• 開短路檢測功能
-
• 軟硬件關斷功能
-
• 擴頻功能
-
• 消隱功能
-
• 封裝形式：
• QFN32（4mm×4mm）和LQFP32（7mm×7mm）

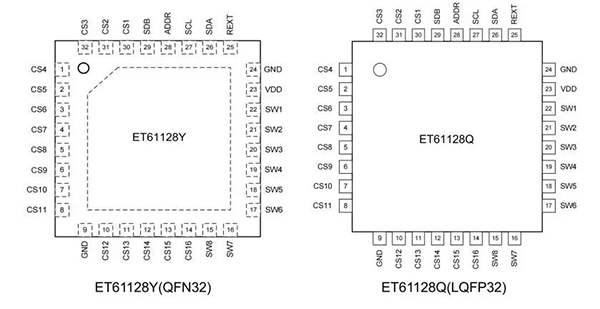

管腳定義

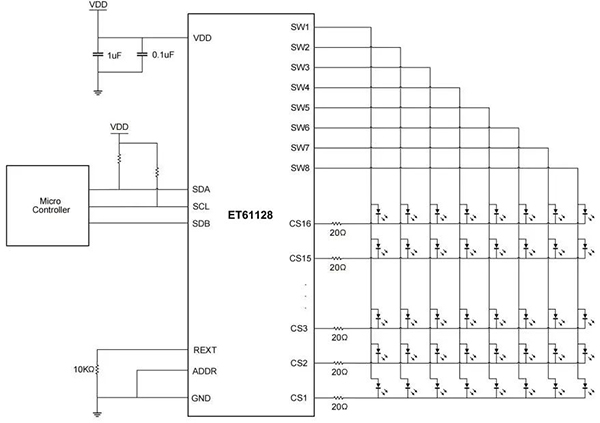

典型應用
|
