引言
在很多鋰電池供電的電子產品應用設計中經常會涉及到升壓電路的設計，對于較大的功率輸出、如70W以上的DC-DC升壓電路，基本上都是采用控制器外接開關管的Boost升壓結構。但是這種升壓電路也有很多弊端：外圍電路復雜、PCB空間大、布局布線要求高，調試過程繁瑣，成本高。
深圳市永阜康科技有限公司針對大功率的升壓應用需求，推廣一款集成20A開關管的36V輸出、大電流非同步DC-DC升壓IC-HTN865B。HTN865B采用獨到的電路研發技術以及先進的半導體工藝，重載時高達95%以上的工作效率，無需外加散熱器，可穩定輸出150W。
概述
HTN865B是一款高功率異步升壓轉換器，集成8mΩ功率開關管，為便攜式系統提供高效的小尺寸解決方案。
HTN865B具有2.8V至36V寬輸入電壓范圍，可為不同應用的不同供電方式提供支持。該器件具備20A開關電流能力，并且能夠提供高達36V的輸出電壓。
HTN865B還支持可編程的軟啟動，以及可調節的開關峰值電流限制。
HTN865B通過RT管腳外接電阻調整開關頻率， 開關頻率范圍為100KHz-1000KHz。
HTN865B采用峰值電流模式控制和外置補償網絡，更簡單更靈活的使系統穩定。
HTN865B通過EN可以控制開啟和關斷。
特點
・寬輸入電源范圍2.8V-36V, 輸出電壓范圍：最高 36V
・內置40V 8mΩ功率NMOS
・開關頻率可調100K-1MHz
・開關MOS過流閾值可調，最高20A
・欠壓保護和過熱關斷保護
・無鉛封裝，ETSSOP20
應用
藍牙/ Wi-Fi音箱、充電 、移動電源、電子煙、大功率應急電源
HTN865B應用信息

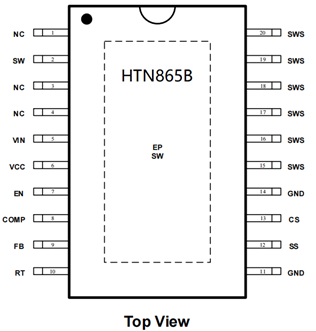

1、HTN865B腳位圖
-

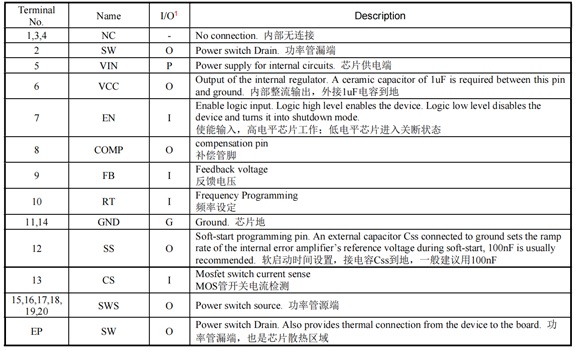

2、HTN865B管腳說明
-

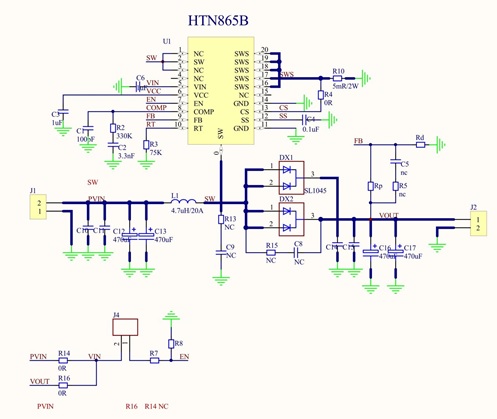

3、HTN865B DEMO 應用示意圖
4、HTN865B DEMO板PCB頂層設計圖

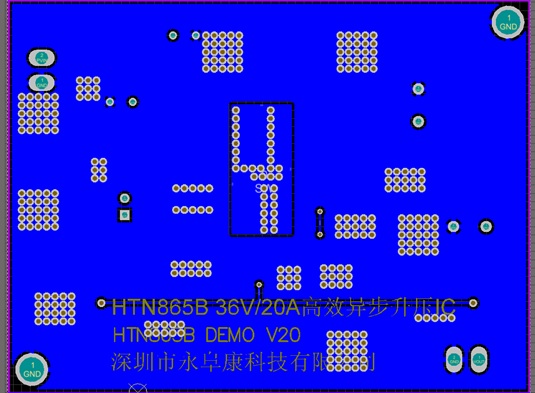

5、HTN865B DEMO板PCB底層設計圖

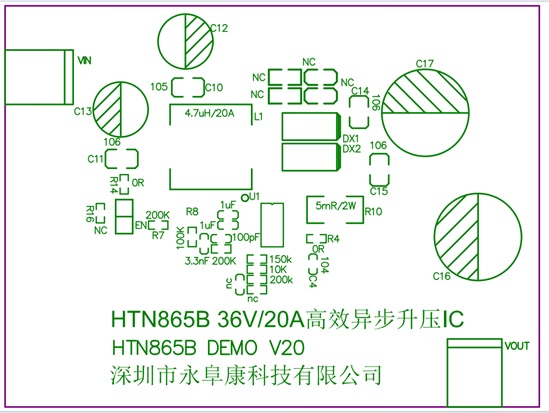

6、HTN865B DEMO板貼片圖

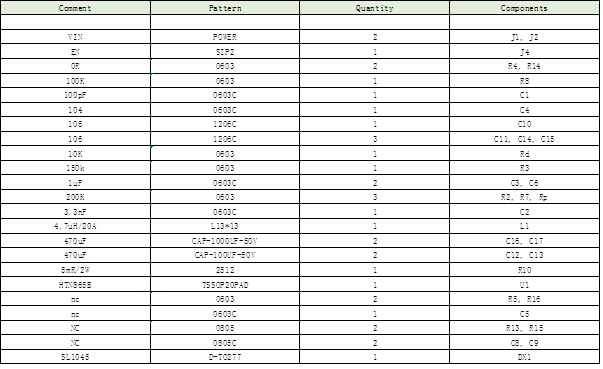

7、HTN865B
DEMO板物料清單

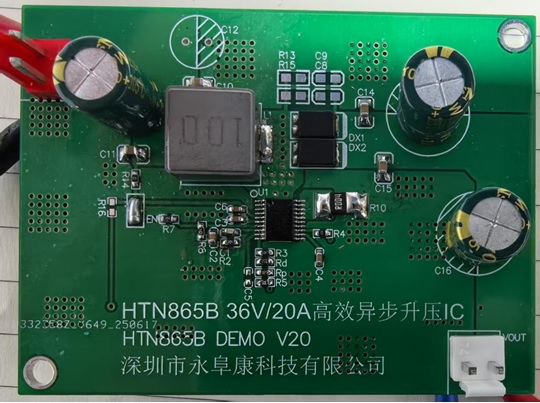

8、HTN865B DEMO板實物圖
