概述
CS5622D是一款寬輸入電壓，支持鋰離子、鋰聚合物、磷酸鐵鋰的雙向開關模式同步4關、升降壓充放電控制器。無論輸入電壓是低于，高于或者等于電池組電壓，它都可以對電池組實現充電管理，包括涓流、恒流、恒壓階段和充電狀態指示。當系統需要從電池組放電時，CS5622D能夠反向輸出所需電壓，可輸出低于、高于或者等于電池組的電壓值。
CS5622D擁有超寬范圍的輸入輸出電壓。它可支持從4.2V-55V的應用范圍，滿足客戶從1-12節鋰電池的不同需求。CS5622D采用7V驅動器電壓，充分利用外置功率管以達到較高的轉換效率。
CS5622D可以通過外部電阻調節開關頻率，電池電壓設置值以及輸入輸出限流值，最大限度地在滿足不同應用需求的同時簡化外圍設計。
CS5622D支持雙向輸出。通過DIR管腳即可控制工作方向。它同時支持包括輸入限流、輸出限流、輸出過壓保護、短路保護以及過溫保護等一系列保護功能，以確保系統能適應各種異常情況。
CS5622D支持I2C接口來控制充放電過程的各個細節參數，電池節數及電池規格。除了I2C主機控制之外，無需任何軟件干預，整個充放電完整周期，可由外圍硬件參數直接獨立控制。
CS5622D內置10位模數轉換器（ADC）,用于實時監測輸入電流、充電電流以及輸入電壓、電池電壓。
采用QFN-32封裝。
描述
雙向升降壓工作，反向放電輸出電壓范圍：3V-55V
寬輸入電壓范圍：3.8V-55V
寬電池工作電壓范圍：高至55V，支持多種電池類型：1-12節串聯鋰離子/1-14節串聯磷酸鐵鋰電池
開關頻率可選（200KHz、400KHz、600KHz)
太陽能板最大功率點跟蹤MPPT功能
充電電壓調節精度±1%
輸入欠壓保護、電池過壓/短路保護
可調節輸入輸出電流限流
充電超時保護功能、過溫保護
充電器工作狀態雙路指示燈
NTC功能（I2C可開啟JEITA1/JEITA2充電規格）
支持I2C控制
集成10位ADC，用于輸入輸出的電壓、電流監測
應用
太陽能充電器、智能USB插座、USB HUB、USB PD；無繩吸塵器、掃地機器人；移動電源、便攜式電源站；無繩電動工具、園藝工具、割草機器人；
電動滑板車、電動自行車、車載充電器等。

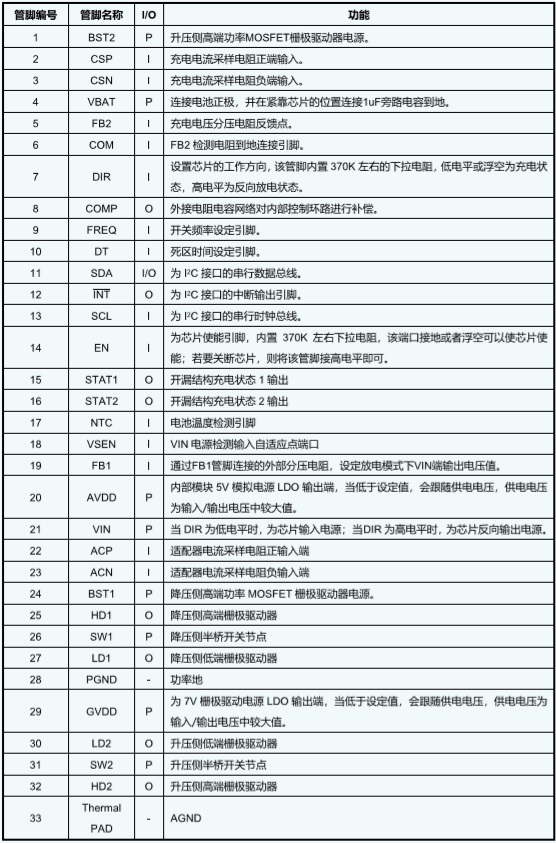

管腳排列及定義

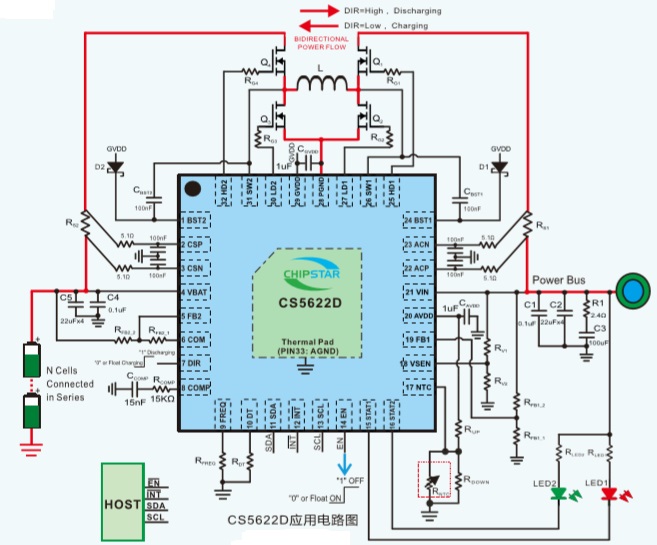

典型應用圖
