| HTA8127 內置升壓的77W單聲道D類音頻功放芯片 |
|
|
| 文章來源：永阜康科技 更新時間：2025/5/30 9:41:00 |
在線咨詢： |
| |
|
HTA8127是一款內置升壓的單聲道D類音頻功放IC，其支持單節鋰電、雙節鋰電串聯，5V、12V等多種輸入，升壓后的電壓提供給功放供電，功放支持單聲道BTL輸出。HTA8127內部集成免濾波器調制技術，能夠直接驅動揚聲器，內置的關斷功能使待機電流最小化，還集成了升壓電壓過壓保護、輸入電源欠壓異常保護、輸出端過流保護、片內過溫保護等功能。HTA8127內置的升壓電路，可通過FB腳設置升壓值，以滿足不同的輸出功率需求。其還可通過外置電阻調節開關峰值電流限值。
-
輸出功率(fIN=1kHz, RL=4Ω)
雙鋰電7.4V：44W (VOUT=18V, THD+N= 10%)
三鋰電12V：77W (VOUT=24V, THD+N = 10%)
-
VBAT供電范圍：2.7V至VOUT
-
D類功放擴頻功能
-
模擬差分/單端輸入
-
內置升壓電路：可調節的升壓值和升壓限流
-
保護功能：過流/過熱/欠壓異常/過壓保護功能
-
無鉛無鹵封裝，ETSSOP28 (EP UP)

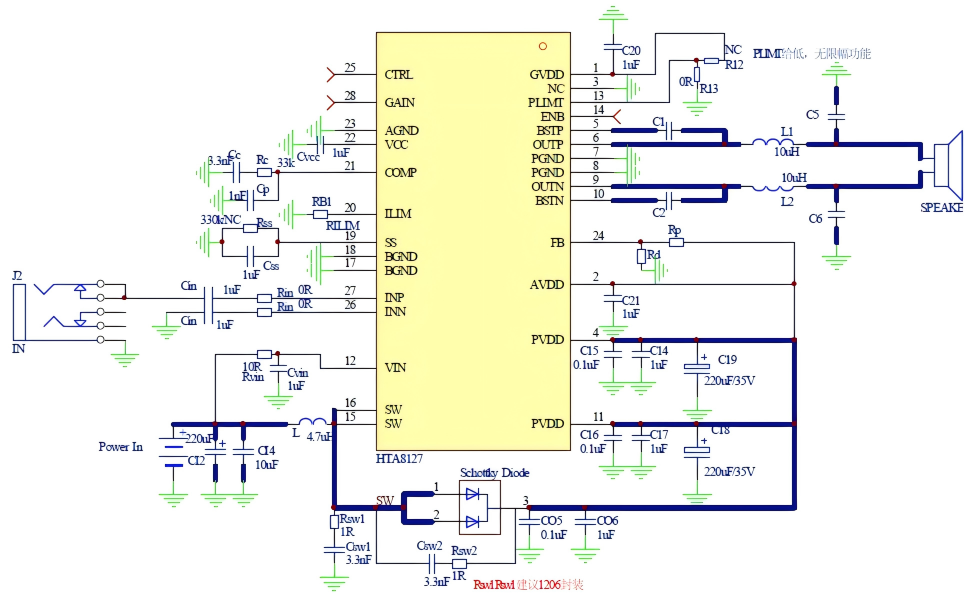

應用圖
|
| |
|
|
|
|
|
| |
| |
| |
 |
