| 隔離電源因其抗干擾性好，升降壓轉換更加靈活，容易實現多路輸出以及安全性高等優點，被廣泛應用于工業，消費以及汽車等領域。
其中PSR反激變換器因其優異的整體成本優勢，極少的外圍器件而得到了廣泛的應用，但其電壓準確度一直是一個難點，限制其在MCU，CAN通信，隔離驅動等電壓要求較高場合的應用。
為此，元芯半導體推出了高準確度PSR變換器YX530x和532x產品系列，在3-100V寬輸入電壓范圍內，幫助客戶在工業電源模塊，儲能電池系統BMS，光伏優化器/逆變器, 以及汽車OBC，DC/DC系列等眾多應用中實現優異的輸出電壓準確度控制，優化整體系統性能。

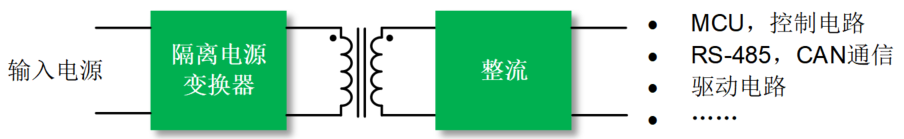

隔離電源應用場景

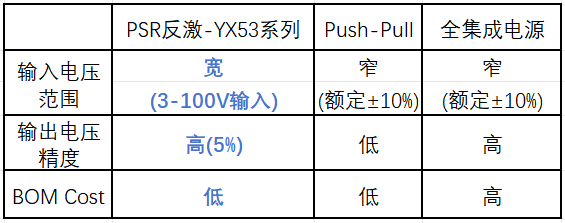

隔離電源方案對比

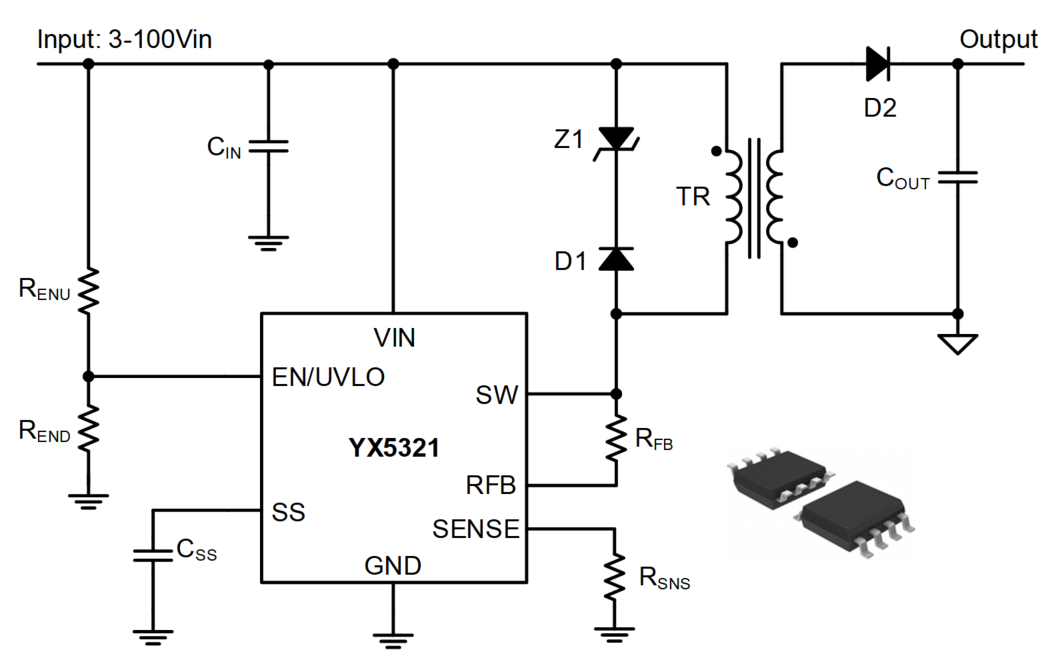

YX5321 PSR控制芯片支持高達100V輸入范圍，集成200V功率開關管，最大電流支持2A。集成的原邊控制保證輸出電壓高準確度，且只需要一顆電阻設置輸出電壓，大大簡化了外圍電路，增加了可靠性。同時軟啟動，輸出短路保護，OTP等功能保證整個電源安全地運行。
-
寬輸入電壓范圍VIN: 3V to 100V
-
集成200V/2A功率管
-
峰值電流可設置，優化變壓器設計
-
極簡BOM，單電阻設置輸出電壓
-
高精度輸出電壓控制<5%
-
高效的臨界工作模式和DCM模式無縫切換
-
低至~0.5%最小負載
-
輸入啟動電壓可配置
-
輸出短路保護，內部OTP保護
-
SOP8封裝
優異的負載/線性調整率（Input:36~75V; Output:12V)
（a）負載調整率（＜1%）

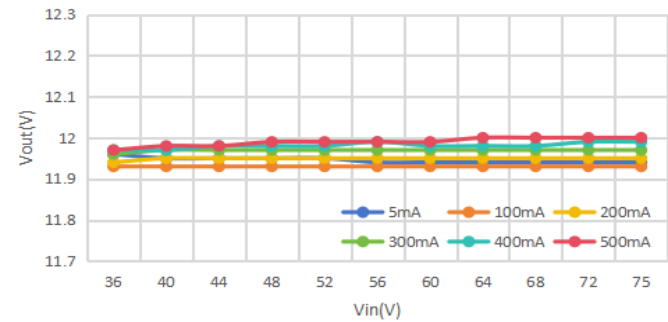

（b）線性調整率（＜1%）

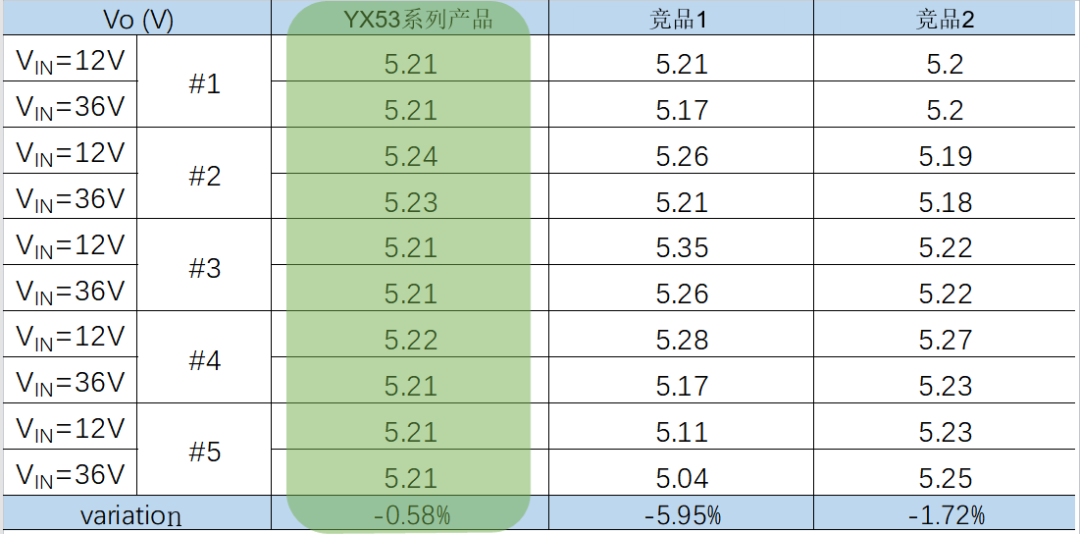

高精度輸出電壓控制

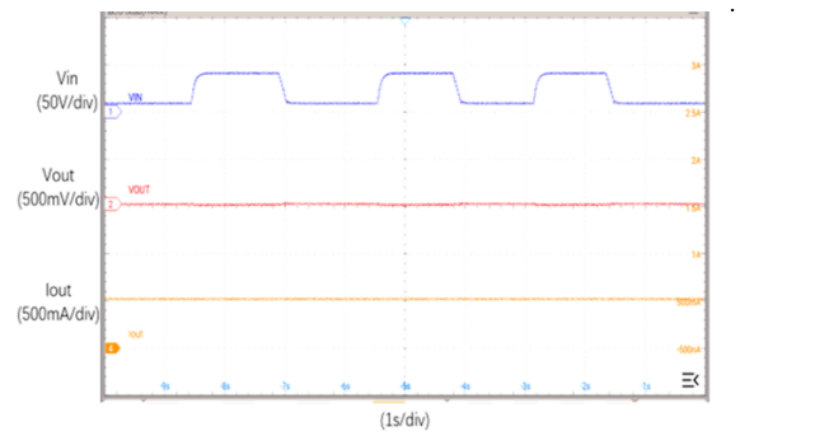

瞬態響應測試
(a）負載跳變(10mA-700mA）

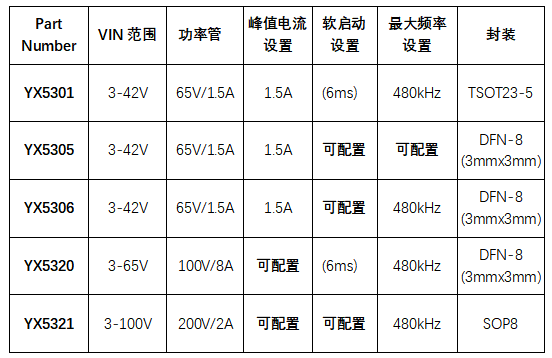

產品系列選型參考
YX5321系列包括不同輸入電壓，以及集成不同導通電阻的功率管，以滿足客戶不同功率等級需求，為各個應用場景提供最優解決方案。
隔離DC/DC轉換器（內部集成FET）
|
