| YX7013 40V/150mA高性能低靜態功耗LDO穩壓器 |
|
|
| 文章來源：永阜康科技 更新時間：2025/4/9 11:38:00 |
在線咨詢： |
| |
| 在電子電路的設計中，LDO（低壓差線性穩壓器）以其低壓差、高效率、簡潔設計和低噪聲等特性，受到工程師的鐘愛。隨著電子設備的不斷演進，LDO芯片必須適應各種應用場景下的直流母線電壓變化。特別是在便攜式設備日益普及的今天，電池容量有限與電路功能日益復雜之間的矛盾，對電路的靜態功耗提出了更為嚴格的要求。為了應對這些挑戰，元芯半導體推出了YX7013x系列高壓低靜態功耗LDO芯片，以其3.5V至40V的寬輸入電壓范圍和25μA的低靜態電流典型值，為低功耗微控制器、遠程無線設備和汽車控制系統提供了創新的解決方案。

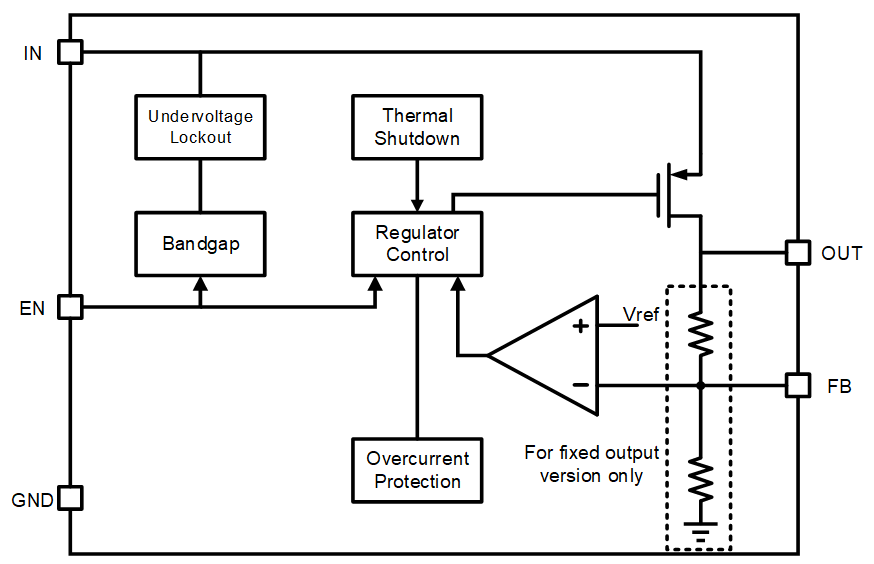

YX7013系列涵蓋了固定輸出電壓版本（3.3V/5V）和可調輸出電壓版本，以滿足不同應用場景的需求。固定輸出版本適合于對空間要求嚴格的小型化應用；而可調輸出版本則能夠滿足更廣泛的電壓需求。此外，YX7013系列還具備EN功能，便于控制，且EN引腳在懸空狀態下默認使能，增強了設計的靈活性。芯片內部集成了欠壓鎖存、過溫保護和過流保護電路，確保了芯片的安全穩定運行。
產品特點
-
寬輸入電壓，3.5V至40V，適應多變的電源環境
-
EN功能，提供便捷的控制選項，且具有自拉高特性
-
1.8μA的關斷電流
-
25μA的靜態電流
-
多場景適用：固定輸出和可調輸出版本
-
±2%的輸出精度
-
集成過溫保護及過流保護，防止芯片損壞
-
采用DFN3*3-8L封裝
YX7013系列采用DFN3*3-8L封裝，外觀如下所示：
YX7013系列封裝展示

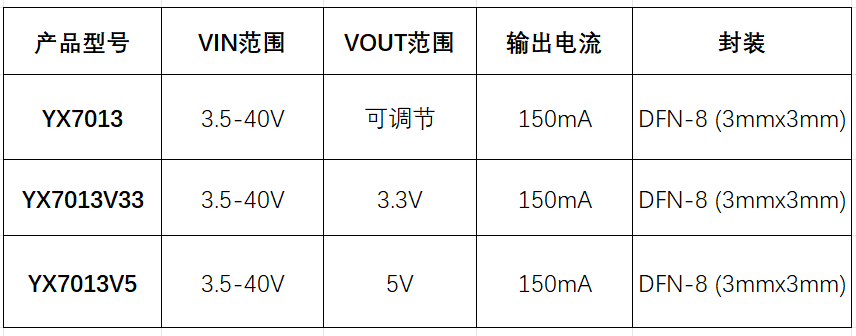

YX7013系列選型參考如下,可根據實際應用進行選擇。
|
| |
|
|
|
|
|
| |
| |
| |
 |
