外形

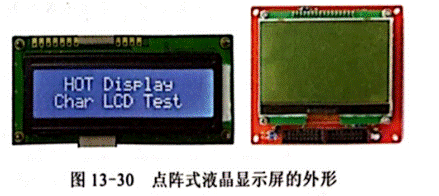

筆段式液晶顯示屏結構簡單，價格低廉，但顯示的內容簡單且可變化性小，而點陣式液晶顯示屏以點的形式顯示，幾乎可以顯示任何字符和圖形內容。點陣式液晶顯示屏的外形如圖 13-30所示。
工作原理

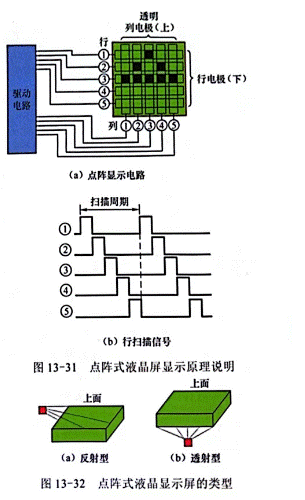

圖13-31(a)所示為5x5點陣式液晶顯示屏的結構示意圖，它是在封裝有液晶的下玻璃板內表面涂有5條行電圖13-30 點陣式液晶顯示屏的外形極，在上玻璃板內表面涂有5條透明列電極，從上往下看，行電極與列電極有 25個交點,每個交點相當于一個點(又稱像素)。點陣式液晶屏與點陣 LED顯示屏一樣，也采用掃描方式，也可分為三種方式:行掃描、列掃描和點掃描。下面以顯示“△”圖形為例來說明為常用的行掃描方式。在顯示前，讓點陣所有行、列線電壓相同，這樣下行線與上排線之間不存在電壓差，中間的液晶處于透明。在顯示時，首先讓行①線為1(高電平)，如圖13-31(b)所示，列①~⑤線為 11011，第①行電極與第③列電極之間存在電壓差，其夾持的液晶不透明:然后讓行②線為1,列①~⑤線為 10101,第②行與第②、④列夾持的液晶不透明;再讓行③線為1，列①~⑤線為 00000，③行與第①~⑤列夾持的液晶都不透明;接著讓行④線為1，列①~⑤線為 11111，第 4行與第①~⑤列夾持的液晶全透明，讓行⑤線為 1，列①~⑤線為 11111，第5行與第①~⑤列夾持的液晶全透明。第5行顯示后，由于人眼的視覺暫留特性，會覺得前面幾行內容還在亮，整個點陣顯示一個“△”圖形。
點陣式液晶顯示屏有反射型和透射型之分，如圖13-32所示，反射型LCD屏依靠液晶不透明來反射光線顯示圖形，如電子表顯示屏、數字萬用表的顯示屏等都是利用液晶不透明(通常為黑色)來顯示數字，透射型LCD屏依靠光線透過透明的液晶來顯示圖像，如手機顯示屏、液晶電視顯示屏等都是采用透射方式來顯示圖像的。
圖13-32(a)所示的點陣為反射型LCD 屏，如果將它改成透射型 LCD屏，行、列電極均需為透明電極,另外還要用光源(背光源)從下往上照射 LCD屏，顯示屏的25個液晶點像25個小門。液晶點透明相當于門打開，光線可透過小門從上玻璃射出，該點看起來為白色(背光源為白色);液晶點不透明相當于門關閉，該點看起來為黑色。 |
