| ACM8687創新一代DRC算法--專利技術 |
|
|
| 文章來源：永阜康科技 更新時間：2024/4/12 10:46:00 |
在線咨詢： |
| |

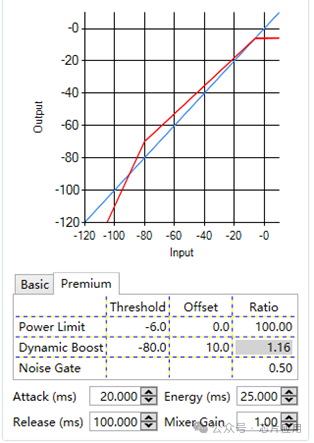

DRC在音頻算法中是非常核心的模塊，英文全稱dynamic range control，作用是調整音頻信號的動態范圍，根據輸入信號的大小自動調整增益。基本可以的設置參數如下：
Threshold，單位dB，輸入信號超過該門限值，將會啟動DRC進行相應的處理。
Ratio，單位1，將超過Threshold的輸入信號按照Ratio比率進行壓縮或放大。
Energy，是energy time，單位ms，決定了檢測輸入信號有效值所需要的時間。
Attack，是attack time，單位ms，決定了增益值從開始生效到穩定所需的時間。可以將1/fL（單位s）設為初始值，然后根據聽感進行調整，其中fL為該段DRC對應的低頻截止頻率。
Release，是release time，單位ms，決定了增益值從開始釋放到穩定所需要的時間。可以將200ms作為初調設置，然后根據聽感進行調整。Noise Gate，主要作用是去除噪聲。
Mixer Gain，單位1，輸入信號經過3段DRC處理后，再分別與該段DRC對應的Mixer Gain相乘，最后相加輸出。當Mixer Gain輸入值為0時，可以認為對該段DRC的輸出信號進行mute處理。靈活使用分頻點設置和Mixer Gain設置，可以將3段DRC變成2段或者1段DRC。
以上是DRC的基本參數的意義，在8625/8628等都是這種格式和算法。已經能很好的處理好大部分應用。但是傳統DRC存在一些弊端。

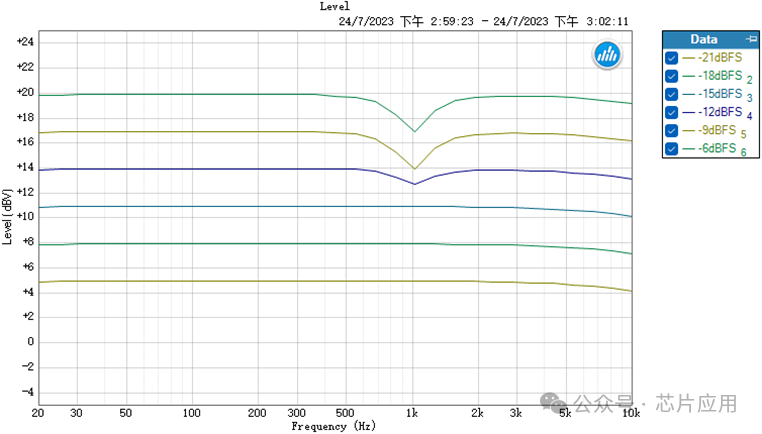

例如常見的分頻點鼓包問題。而8687除了傳統的濾波器，還加入了Novel DRC Filter來解決鼓包問題。

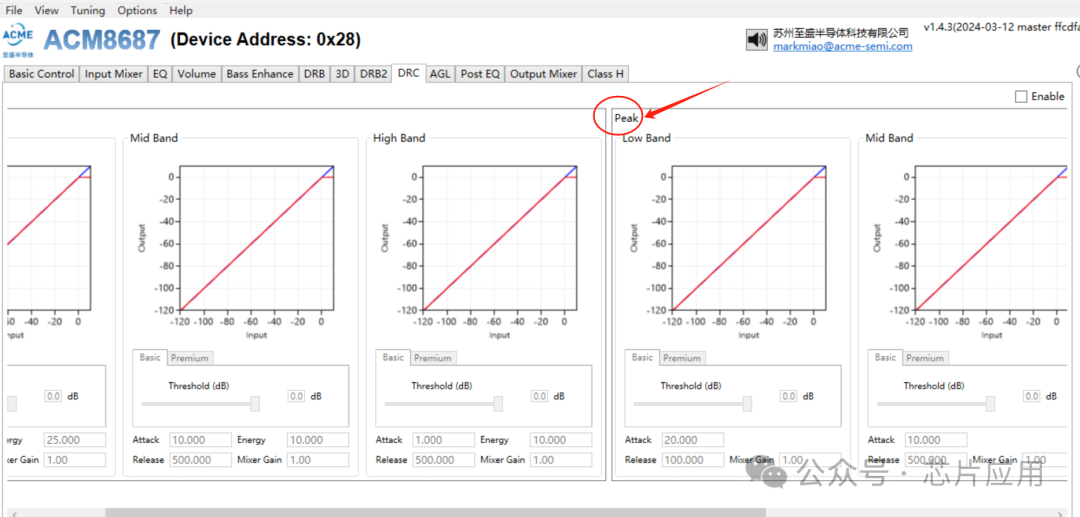

另外一個弊端例如傳統DRC信號突變時，前幾個波形失真的問題。由于傳統DRC是計算RMS，必然有幾個周期的波形是可能失真的。ACM8687除了RMS DRC之外，采用專利技術，加入PEAK檢測。信號經過peak加權后跟RMS值比較，決定先進入peak DRC還是RMS DRC。例如前幾個波形失真問題，可以通過調整peak DRC的attack來調整失真。

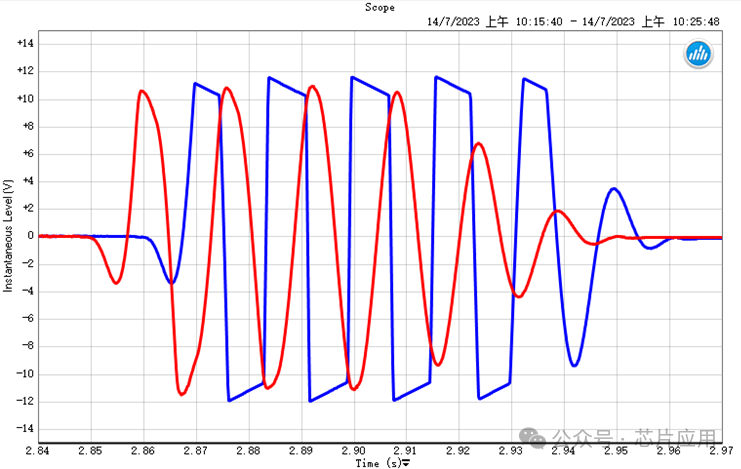

例如下圖，藍色是傳統DRC（RMS DRC）的瞬態輸出波形，紅色是RMS+Peak DRC的瞬態輸出波形。

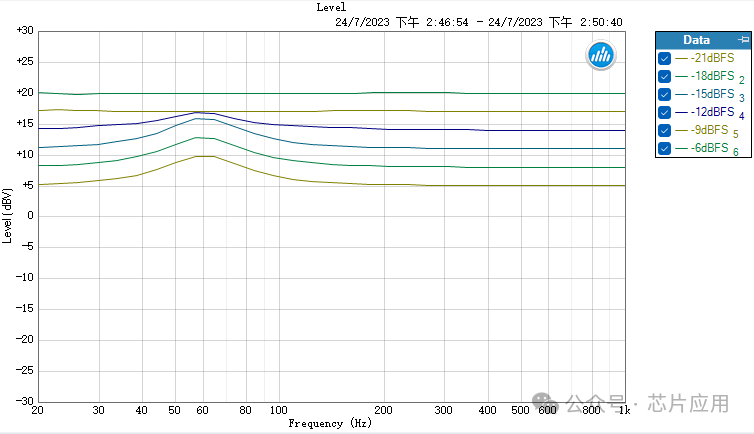

ACM8687還有一個特色就是兩組DRB模塊。
兩組DRB可以解決非常多聲學遇到的問題，例如：
小音量下的低音增強；
大音量下的高頻尖銳；
功率大之后，優化揚聲器的系統的震動，異音等；
|
| |
|
|
|
|
|
| |
| |
| |
 |
